Rainsystem AF 400-2 MP 305

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    10 bar
  • Tlačni nastavak
    Rp 1
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Temperatura okoline min. T
    3 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    750 W
  • Nazivni broj okretaja n
    2900 rpm
  • Nazivna struja IN
    1.95 A
  • Faktor snage cos φ
    0.83
  • Protection class motor
    IP54
  • Klasa izolacije
    F
Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Radno kolo
    PPE/PS-GF30
  • Vratilo
    1.4057, X20CrNi17-2
Dimenzije montaže
  • Bruto zapremina spremnika V
    400.0 l
  • Bruto zapremina membranske ekspanzijske posude V
    8 l
  • Priključak cijevi s usisne strane RPS
    Rp 1
  • Priključak cijevi s tlačne strane RPD
    Rp 1
Informacije o plasmanu naručivanja
  • Težina neto cca m
    91 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rainsystem AF 400-2 MP 305
  • Broj artikla
    2504588

Opisni tekst

Automatska instalacija za korištenje kišnice i za napajanje svježom vodom kao kompaktni modul za obrtničku i industrijsku opskrbu kišnicom iz podzemnog sprenika ili iz cisterne preko pumpi s podvodnim motorom kao napojnih pumpi (vidi seriju Wilo-Drain), koja se sastoji od dviju (do četiriju) apsolutno bešumnih, normalno usisavajućih, višestupanjskih, vodoravnih, visokotlačnih, centrifugalnih pumpi. Zaporna kuglasta slavina s usisne i s tlačne strane i blokada povratnog toka po svakoj pumpi sa sabirnom cijevi s tlačne strane.

Hibridni spremnik velikog volumena (400 l) s napajanjem svježom vodom u skladu s potrebama kad cisterna nije puna. Protočna membranska tlačna posuda (8 l) prema normi DIN 4807 za uštedu energije kod sitnih propuštanja na objektu. Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući. Elektroničko upravljanje RainControl Hybrid za priključak pumši za vodoopskrbu i pumpi cisterne s glavnim prekidačem, upravljačkim prekidačem za svaku pumpu s funkcijom ručno-0-automatski. Ravnomjerno upravljanje postrojenjem zahvaljujući kaskadnom uključivanju odn. isključivanju pumpi, izmjeni pumpi kao i integriranom probnom radu kad pumpe miruju. Automatsko prebacivanje u slučaju smetnje i uključenje pod vršnim opterećenjem jamče najveću moguću pripravnost ovog postrojenja. Upravljanje postrojenjem/razinama u niskovoltnom području, automatsko upravljanje napojnom pumpom, integrirana elektronička zaštita motora i zaštita od rada na suho. Opsežne dojave na upravljačkom uređaju kao i beznaponski kontakti za skupnu dojavu rada i smetnje. Idealno za priključak na tehniku upravljanja zgradom (GLT/DDC). Električki i hidraulički spojeno tako da bude spremno za priključivanje i montirano na visinski podesivi okvir od rešetkaste cijevi, lakiran zaštitom od korozije i s prigušenim vibracijama.

Opcija:

Moduli za proširenje, prikaz razine popunjenosti cisterne, brojilo pogonskih sati, pojedinačna dojava rada i smetnje, uklopni sat, verzije od 60Hz.

Upravljanje pumpama:

Upravljanje pumpama za opskrbu kišnicom i pumpama cisterni, upravljanje preko prijenosnika tlaka od 4-20 mA i preko Reed kontakata. Nadzor razine popunjenosti u hibridnom spremniku. Zaštita motora.

Napajanje svježom vodom:

Magnetni ventil R 1 s DVGW certifikatom sa slobodnim ispustom prema DIN 1988(lijevak za napajanje i smireni dotok integrirani uspremnik) za pumpe za cisterne s priključnim nastavkom promjera od 50 (smireni dotok integriran u spremnik)

Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Vratilo
    1.4057, X20CrNi17-2
  • Radno kolo
    PPE/PS-GF30
Pogonski podatci
  • Medij
    Water
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Maksimalni radni tlak p
    10 bar
  • Tlačni nastavak
    Rp 1
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    750 W
  • Nazivni broj okretaja n
    2900 rpm
  • Nazivna struja IN
    1.95 A
  • Faktor snage cos φ
    0.83
  • Protection class motor
    IP54
  • Klasa izolacije
    F
Dimenzije montaže
  • Priključak preteka
    Ø110-PN0
  • Priključak cijevi s usisne strane RPS
    Rp 1
  • Priključak cijevi s tlačne strane RPD
    Rp 1
Informacije o plasmanu naručivanja
  • Težina neto cca m
    91 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rainsystem AF 400-2 MP 305
  • Broj artikla
    2504588

Mjere i mjerni crteži

RainSystem AF 400

RainSystem AF 400
RainSystem AF 400

Karakteristične krivulje

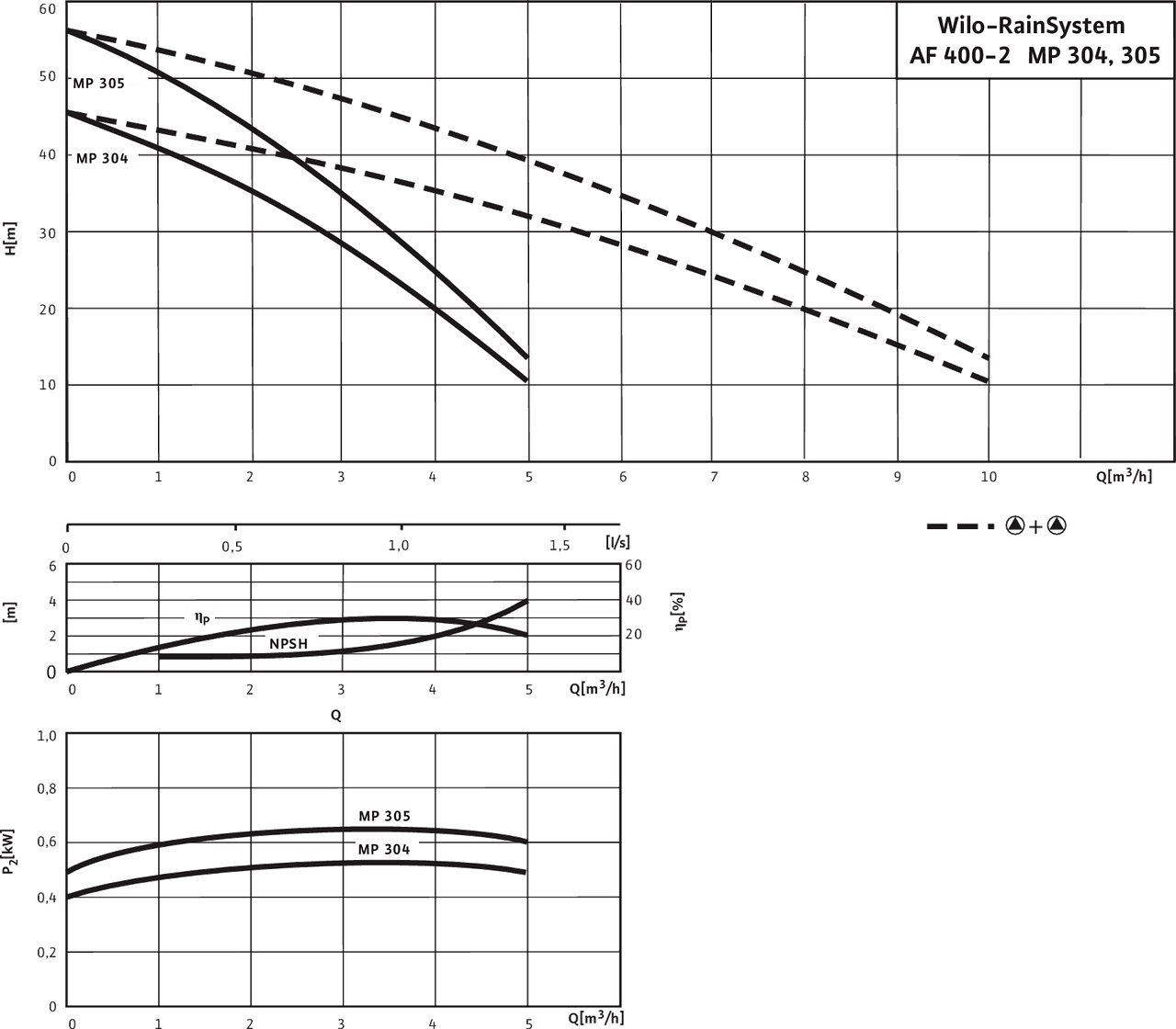

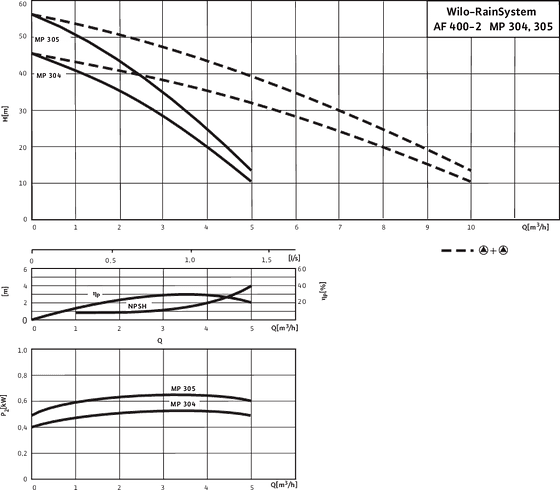

RainSystem AF 400-2MP 304 - 305

RainSystem AF 400-2MP 304 - 305
RainSystem AF 400-2MP 304 - 305

Plan priključaka

MultiCargo MC

MultiCargo MC
MultiCargo MC

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rainsystem AF 400-2 MP 305
  • Broj EAN
    4016322418283
  • Broj artikla
    2504588
  • Težina bruto cca m
    121.0 kg
  • Težina neto cca m
    91 kg
  • Ukupna dužina L
    780.0 mm
  • Visina bez ambalaže H
    1365 mm
  • Boja
    zeleno/crno/srebrno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Posebna paleta
  • Broj po sloju
    1
  • Širina bez ambalaže L
    1470.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1

Downloads

Wilo-RainSystem AF400

Broj artikla 2515864
Izdanje 0309
Broj verzije 01
Format stranice A4
Broj stranica 1

PDF (2 MB)

Preuzimanje

PDF: Rainsystem AF 400-2 MP 305
