Rexa MINI3-V04.09/M05-523/A-5M

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    1 bar
  • Tlačni nastavak
    G 1½
  • Slobodni kuglični prolaz hidraulike
    40 mm
  • Vrsta konstrukcije radnog kola
    Vortex radno kolo
  • Maks. dubina uranjanja
    2,00 m
  • Maks. visina dobave Hmax
    9.0
  • Maks. količina protoka Qmax
    316.0
  • Min. temperatura medija Tmin
    3 °C
  • Maks. temperatura medija Tmax
    40 °C
  • Temperatura okoline min. Tmin
    3 °C
  • Maks. temperatura okoline Tmax
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Nazivna snaga motora P2
    0,50 kW
  • Potrošnja struje P1 max
    0,73 kW
  • Nazivna struja IN
    3,30 A
  • Startna struja I
    7,2 A
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S3-20%
  • Nazivni broj okretaja n
    2900 1/min
  • Faktor snage cos φ
    0.99
  • Vrsta uključenja
    Izravno online (DOL)
  • Broj polova
    2
  • Maks. učestalost uključivanja t
    30 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite motora
    IP68
Kabel
  • Duljina priključnog kabela
    5,0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    3G1 mm²
  • Vrsta priključnog kabela
    Odvojiv
Oprema / funkcija
  • Mrežni utikač
    Šuko
  • Sklopka s plovkom
    da
  • Usitnjivač
    ne
  • Vrsta protueksplozijske zaštite
    -
  • Zaštita motora
    Bimetal
  • Nadzor nepropusnosti motora
    ne
  • Nadzor nepropusnosti brtvene komore
    ne
  • Nadzor nepropusnosti komore nepropusnosti
    ne
Materijali
  • Kućište pumpe
    Cast iron
  • Radno kolo
    PK-GF30
  • Vratilo
    Stainless steel
  • Materijal brtve sa strane pumpe
    Ugljen, impregnirano umjetnom smolom
  • Materijal brtve
    NBR
  • Materijal motora
    Stainless steel
Dimenzije montaže
  • Priključak ulaza
    -
  • Priključak izlaza
    G 1½
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rexa MINI3-V04.09/M05-523/A-5M
  • Broj EAN
    4048482948690
  • Broj artikla
    3094002
  • Težina neto cca m
    13 kg
  • Težina bruto cca m
    14,0 kg
  • Duljinska mjera s ambalažom
    250 mm
  • Visinska mjera s ambalažom
    530 mm
  • Širinska mjera s ambalažom
    210 mm
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Europaleta
  • Minimalna količina za narudžbu
    1

Opisni tekst

Potpuno potopna pumpa za otpadne vode za stacionarnu i prenosivu mokru ugradnju za transportiranje otpadne vode bez fekalija i prljave vode. Hidrauličko kućište od sivog lijeva, radno kolo od plastike i kućište motora od plemenitog čelika. Hidraulika s okomitim tlačnim priključkom s navojem i vortex radnim kolom. Jednofazni motor s vanjskim hlađenjem s integriranim radnim kondenzatorom i termičkim nadzorom motora koji se sam uključuje. Priključni kabel s ugrađenim utikačem sa zaštitnim kontaktom i sklopkom s plovkom za automatsko upravljanje razinama. Brtvljenje se obavlja sa strane medija s klizno-mehaničkom brtvom, sa strane motora s brtvenim prstenom osovine. Svi agregati bez odobrenja za zaštitu od eksplozije.

Uputa: Kada je pumpa ugrađena u pumpnu stanicu DrainLift WS 50 Basic, otpadna se voda može transportirati s fekalijama. Pumpna stanica ima odobrenje prema normi EN 12050-1.

Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    9,00 m
Podatci o proizvodu
  • Vrsta konstrukcije radnog kola
    Vortex radno kolo
  • Slobodni kuglični prolaz hidraulike
    40 mm
  • Maksimalni radni tlak PN
    1 bar
  • Maks. dubina uranjanja
    2,00 m
  • temperatura medija T
    3
Podatci o motoru
  • Izvedba motora
    Uronjeni motor - površinski hlađen
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Nazivna snaga motora P2
    0,50 kW
  • Potrošnja struje P1 max
    0,73 kW
  • Nazivna struja IN
    3,30 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Broj polova
    2
  • Nazivni broj okretaja n
    2900 1/min
  • Maks. učestalost uključivanja t
    30 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S3-20%
Kabel
  • Duljina priključnog kabela
    5,0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    3G1 mm²
  • Mrežni utikač
    Šuko
  • Vrsta priključnog kabela
    Odvojiv
Oprema / funkcija
  • Sklopka s plovkom
    da
  • Usitnjivač
    ne
  • Vrsta protueksplozijske zaštite
    -
  • Zaštita motora
    Bimetal
Materijali
  • Kućište pumpe
    Cast iron
  • Radno kolo
    PK-GF30
  • Vratilo
    Stainless steel
  • Materijal brtve sa strane pumpe
    BXPFF
  • Materijal brtve sa strane motora
    NBR
  • Materijal brtve
    NBR
  • Materijal motora
    Stainless steel
Dimenzije montaže
  • Priključak cijevi s usisne strane
    -
  • Priključak cijevi s tlačne strane
    G 1½
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rexa MINI3-V04.09/M05-523/A-5M
  • Težina neto cca m
    13 kg
  • Broj artikla
    3094002

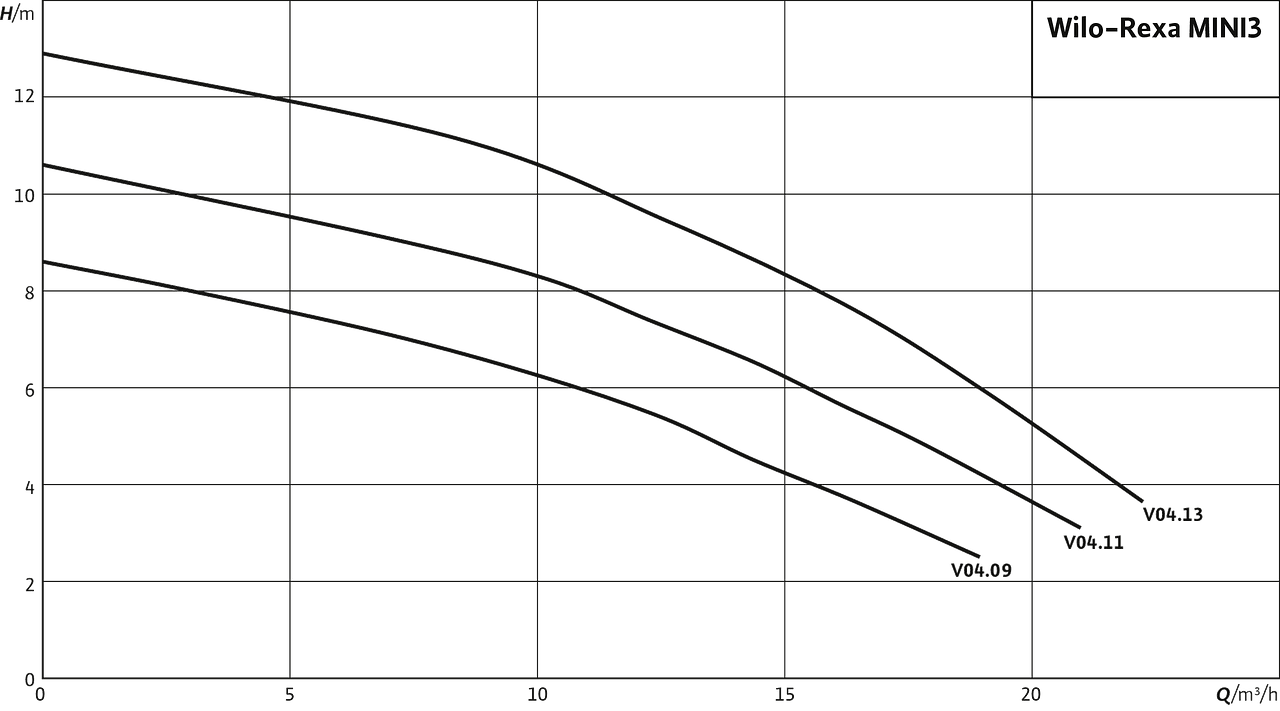

Karakteristične krivulje

Wilo-Rexa MINI3

Wilo-Rexa MINI3
Wilo-Rexa MINI3

Informacije o naručivanju

Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Rexa MINI3-V04.09/M05-523/A-5M
  • Broj EAN
    4048482948690
  • Broj artikla
    3094002
  • Težina bruto cca m
    14,0 kg
  • Težina neto cca m
    13 kg
  • Ukupna dužina L
    216,0 mm
  • Visina bez ambalaže H
    416 mm
  • Boja
    srebrno/crno
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Europaleta
  • Broj po sloju
    15
  • Širina bez ambalaže L
    164,0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    30
  • Dostupnost na tržištu
    2019-09-02
  • Date of introduction
    2019-07-01
