Stratos-ZD 40/1-8

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak PN
    10 bar
  • Maks. količina protoka Q
    26 m³/h
  • Min. temperatura medija T
    -10 °C
  • Maks. temperatura medija T
    110 °C
  • Min. temperatura medija T
    0
  • Maks. temperatura medija T
    0
  • Temperatura okoline min. T
    -10 °C
  • Maks. temperatura okoline T
    40 °C
  • Maks. dopuštena ukupna tvrdoća u postrojenjima cirkulacije pitke vode
    3,57 mmol/l (20 °dH)
Podatci o motoru
  • Indeks energetske učinkovitosti (EEI)
    0.23
  • Mrežni priključak
    1~230 V, 50/60 Hz
  • Nazivna snaga motora P2
    0.20 kW
  • Nazivna struja IN
    1.37 A
  • Broj okretaja min. nmin
    1400 rpm
  • Broj okretaja maks. nmax
    4800 rpm
  • Potrošnja struje (min) P1 min
    12.0 W
  • Maks. ulaz struje P1 P1 max
    300.0 W
  • Emitiranje smetnji
    EN 61800-3;2004+A1;2012 / stambeno područje (C1)
  • Otpornost na smetnje
    EN 61800-3;2004+A1;2012 / industrijsko područje (C2)
  • Regulacija broja okretaja
    Pretvarač frekvencije
  • Klasa izolacije
    F
  • Protection class motor
    IPX4D
  • Zaštita motora
    integrirano
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    PPS-GF40
  • Vratilo
    1.4122, X39CrMo17-1
  • Materijal ležaja
    Carbon graphite, all Carbon
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 40
  • Priključak cijevi s tlačne strane RPD
    DN 40
  • Ugradna dužina l0
    220 mm
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos-ZD 40/1-8
  • Broj artikla
    2090479
  • Težina neto cca m
    17 kg

Opisni tekst

Visokoučinkovita pumpa Wilo-Stratos ZD

elektronički regulirana

Dvostruka pumpa s mokrim rotorom s najnižim pogonskim troškovima, za instalaciju u cijevi. Mogućnost primjene za sustave za cirkulaciju pitke vode (0 °C do +80 °C), primjene u grijanju, ventilaciji i klimatizaciji (-10 °C do +110 °C). S integriranom elektroničkom regulacijom snage za konstantni/varijabilni diferencijalni tlak. Serijski po svakoj pumpi razina ručnog posluživanja jednim gumbom za:

  • Pumpa uklj./isklj.
  • Odabir vrste rada: Glavni/rezervni rad, paralelni rad (uključivanje/isključivan je rada pod vršnim opterećenjem s optimiranim stupnjem iskorištenja) (dodatna oprema: potrebna 2 komada IF modula Stratos)
  • Odabir vrste regulacije:
    • dp-c (diferencijalni tlak konstantan)
    • dp-v (diferencijalni tlak varijabilan)
    • dp-T (diferencijalni tlak vođen temperaturom) pomoću IR monitora/Sticka, Modbusa, BACneta, LON-a ili Can-a
    • Q-Limit za ograničenje maksimalne količine protoka (namještanje samo pomoću IR štapića)
    • Rad s izvršnikom (namještanje konstantnog broja okretaja)
  • Automatsko snižavanje intenziteta rada (sa samoučenjem)
  • Namještanje zadane vrijednosti odn. broja okretaja

Grafički zaslon pumpe, po svakoj pumpi, s prikazom koji se može okretati za vodoravni i okomiti raspored modula, za prikaz:

  • Pogonskog stanja
  • Vrste regulacije
  • Zadane vrijednosti diferencijalnog tlaka odn. broja okretaja
  • Dojava pogreške i upozorenja
  • Vrsta rada dvostruke pumpe

Sinkroni motor prema ECM tehnologiji s najvišim korisnostima i visokim momentom pokretanja, automatskom funkcijom deblokiranja i integriranom potpunom zaštitom motora.

Svjetlosna signalizacija smetnje, beznaponska skupna dojava smetnje, infracrveno sučelje za bežičnu komunikaciju s poslužnim i servisnim uređajem Wilo-IR monitor/Stick.

Utično mjesto za Wilo-IF module Stratos sa sučeljima za automaciju zgrade GA odn. upravljanje dvostrukim pumpama (dodatna oprema: 2 komada IF modula Stratos Modbus, BACnet, LON, CAN, PLR, Ext.OFF, Ext.Min, SBM, Ext.OFF/SBM ili DP).

Kućište pumpe od sivog lijeva, lakirano, radno kolo od plastike ojačane staklenim vlaknima, vratilo od plemenitog čelika s ugljenim kliznim ležajevima impregniranima umjetnom smolom.

Izvedbe prirubnice:

  • Standardna izvedba za pumpe DN 32 / DN 40: Kombinirana prirubnica PN 6/10 (prirubnica PN 16 prema normi EN 1092-2) za protuprirubnice PN 6 i PN 16
  • Posebna izvedba za pumpe DN 32 / DN 40: Prirubnica PN 16 (prema normi EN 1092-2) za protuprirubnicu PN 16
Pogonski podatci
  • Medij
    Water
  • Maksimalni radni tlak PN
    10 bar
  • Maks. dopuštena ukupna tvrdoća u postrojenjima cirkulacije pitke vode
    3,57 mmol/l (20 °dH)
Podatci o motoru
  • Emitiranje smetnji
    EN 61800-3;2004+A1;2012 / stambeno područje (C1)
  • Otpornost na smetnje
    EN 61800-3;2004+A1;2012 / industrijsko područje (C2)
  • Mrežni priključak
    1~230 V, 50/60 Hz
  • Maks. ulaz struje P1 P1 max
    300.0 W
  • Broj okretaja maks. nmax
    4800 rpm
  • Nazivna struja IN
    1.37 A
  • Protection class motor
    IPX4D
  • Kabelska uvodnica
    1 x PG7
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    PPS-GF40
  • Vratilo
    1.4122, X39CrMo17-1
  • Materijal ležaja
    Carbon graphite, all Carbon
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 40
  • Priključak cijevi s tlačne strane RPD
    DN 40
  • Ugradna dužina l0
    220 mm
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos-ZD 40/1-8
  • Težina neto cca m
    17 kg
  • Broj artikla
    2090479

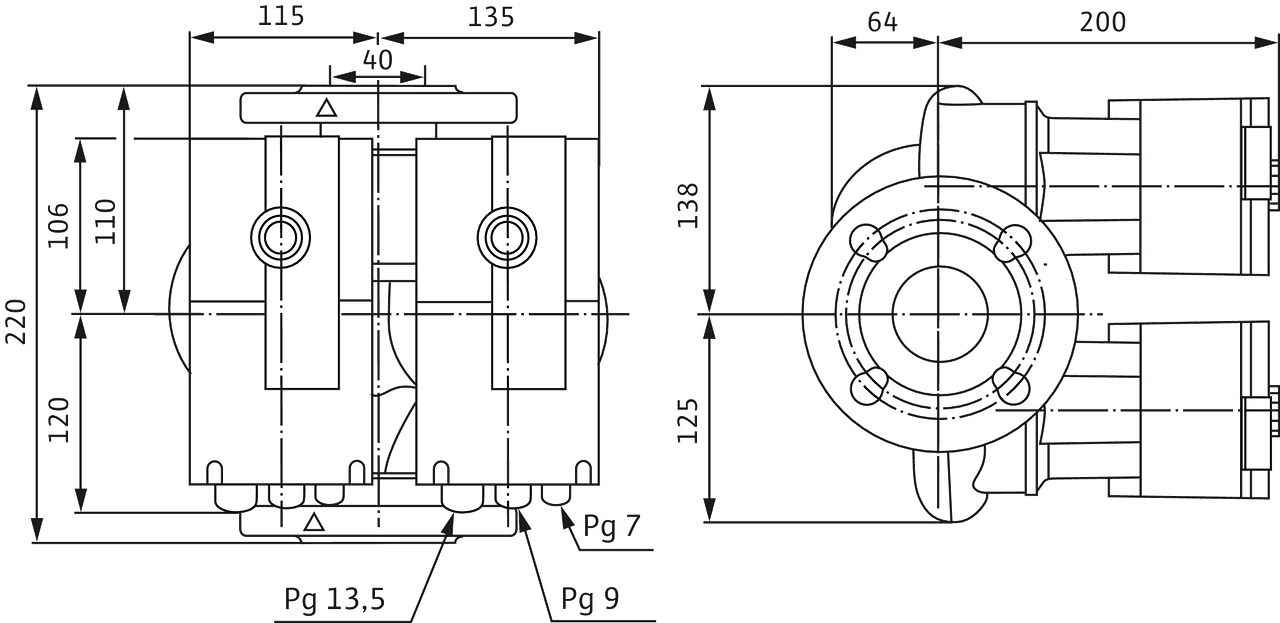

Mjere i mjerni crteži

Stratos-D

Stratos-D

Stratos-D

Stratos-D
Stratos-D
Stratos-D

Karakteristične krivulje

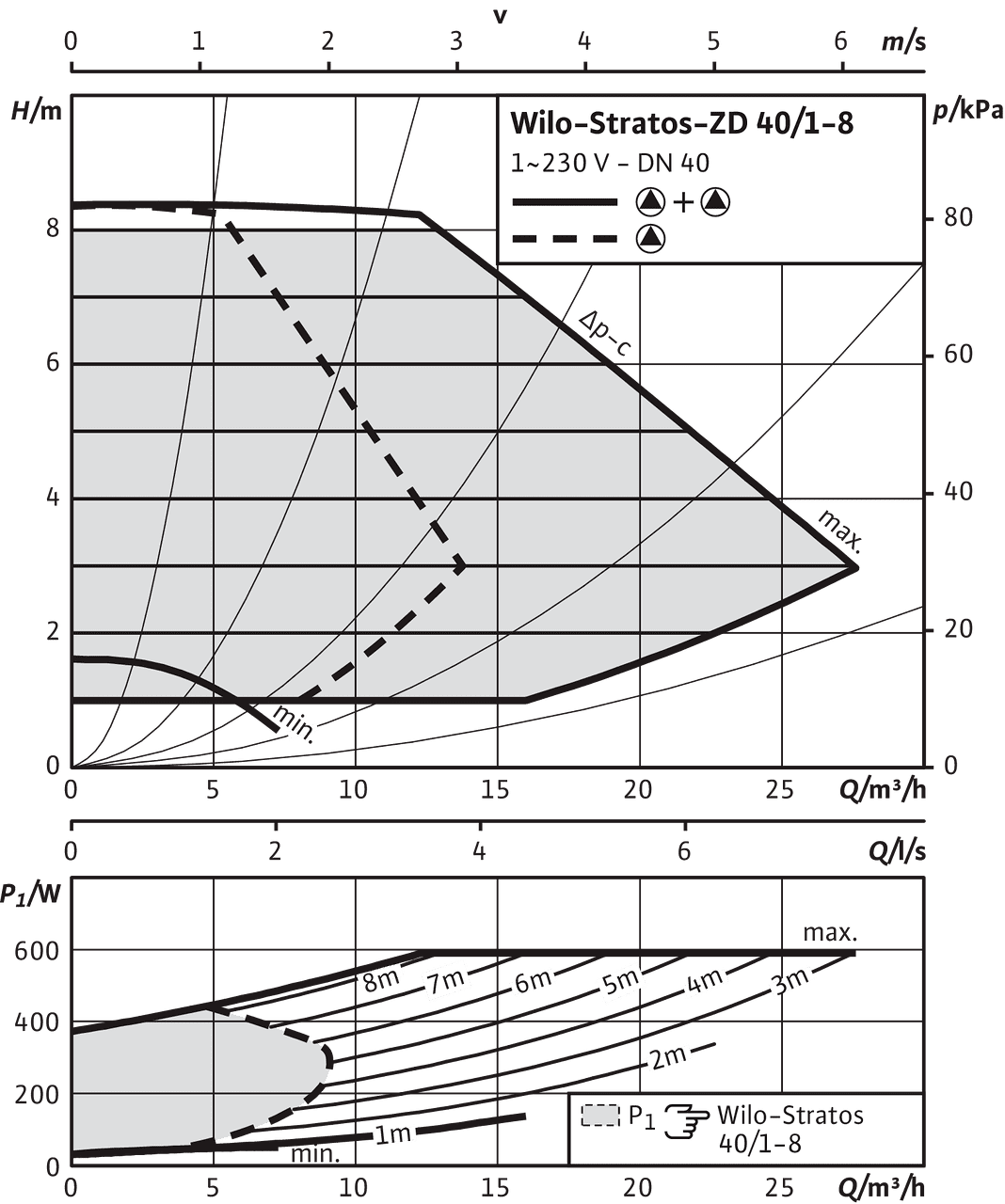

Stratos-ZD 40/1-8, Δp-c (constant)

Stratos-ZD 40/1-8, Δp-c (constant)

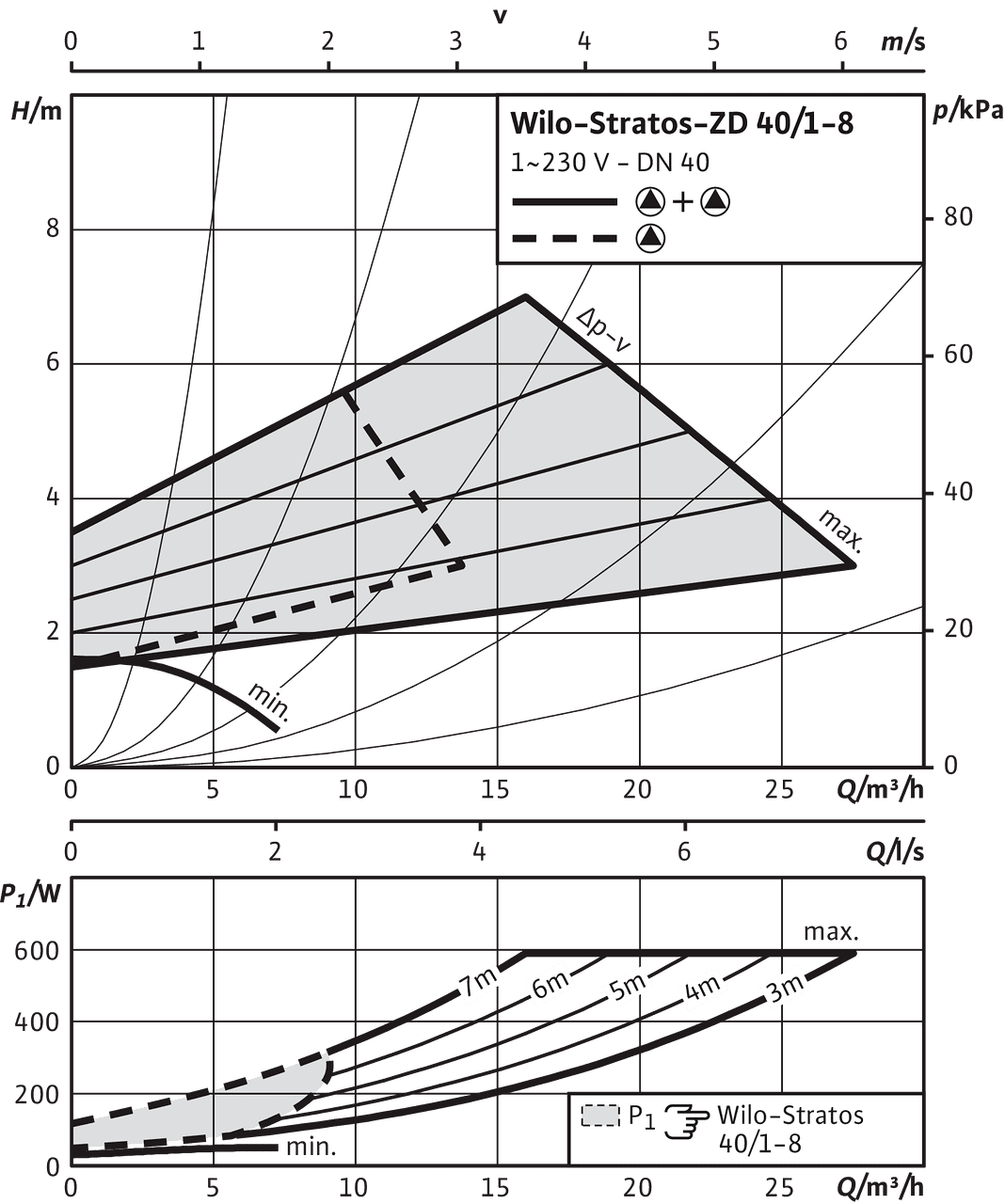

Stratos-ZD 40/1-8, Δp-v (variable)

Stratos-ZD 40/1-8, Δp-v (variable)
Stratos-ZD 40/1-8, Δp-c (constant)
Stratos-ZD 40/1-8, Δp-v (variable)

Plan priključaka

Stratos

Stratos

SSM:Skupna dojava smetnje

(otvarač kontakta prema VDI 3814, opteretivost 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opcija: 3~230 V, 50/60 Hz

Stratos

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Stratos-ZD 40/1-8
  • Broj EAN
    4016322994381
  • Broj artikla
    2090479
  • Težina bruto cca m
    18.3 kg
  • Težina neto cca m
    17 kg
  • Ukupna dužina L
    220.0 mm
  • Visina bez ambalaže H
    275 mm
  • Boja
    Zeleno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    5
  • Širina bez ambalaže L
    258.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    20
