Sub TWI 5-SE-306 EM P&P | Wilo
Slično kao na slici

Sub TWI 5-SE-306 EM P&P

Broj artikla: 2543633
Tehnički podatci
Hidraulički podatci
Maksimalni radni tlak PN 10 bar
Maks. sadržaj pijeska 50 g/m³
Maks. dubina uranjanja 17 m
Min. temperatura medija Tmin 5 °C
Maks. temperatura medija Tmax 35 °C
Podatci o motoru
Mrežni priključak 1~230 V, 50 Hz
Nazivna snaga motora P2 0,75 kW
Nazivni broj okretaja n 2810 1/min
Nazivna struja IN 5,6 A
Startna struja I 20,72 A
Vrsta uključenja Izravno online (DOL)
Faktor snage 0,91
Maks. učestalost uključivanja t 40 1/h
Stupanj zaštite motora IP68
Promjer motora DM 127 mm
Kabel
Duljina priključnog kabela 20 m
Presjek kabela 4G1 mm²
Materijali
Kućište pumpe Plemeniti čelik
Radno kolo Plemeniti čelik
Vratilo Plemeniti čelik
Materijal motora Plemeniti čelik

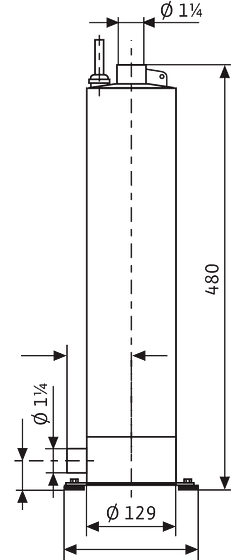

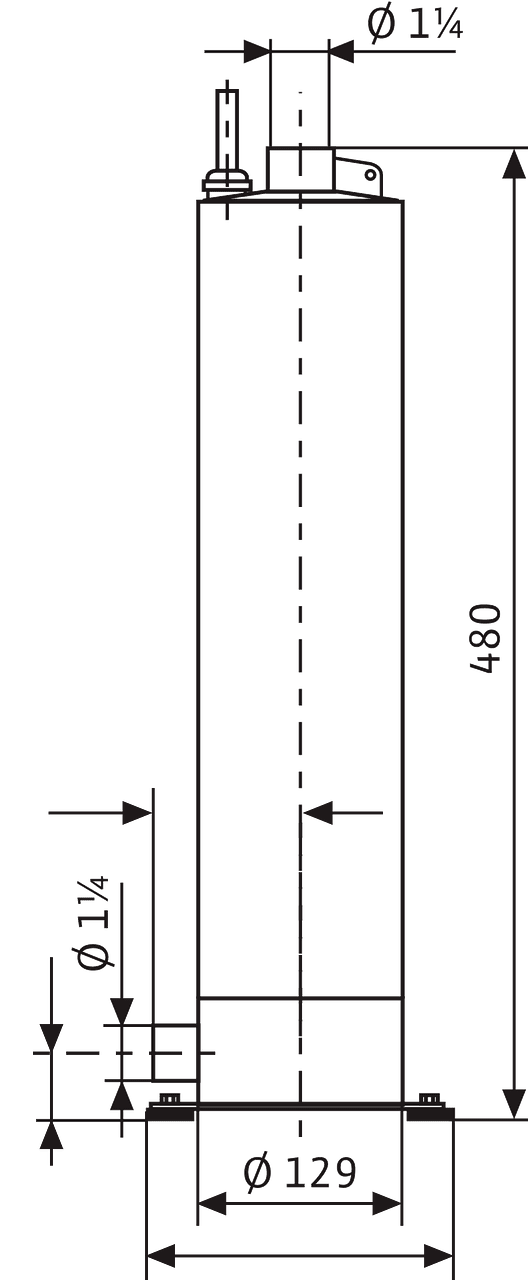

Dimenzije montaže
Priključak cijevi s tlačne strane Rp 1¼

TWI 5

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda Sub TWI 5-SE-306 EM P&P
Broj artikla 2543633
Broj EAN 4048482504643
Boja zeleno/crno/srebrno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2015-03-01
Ambalaža
Vrsta pakiranja Karton
Svojstvo ambalaže Prodajno pakiranje
Količina po paleti 5
Broj po sloju 5
Mjere i težine
Duljinska mjera s ambalažom 770 mm
Duljina L 175 mm
Visinska mjera s ambalažom 190 mm
Visina H 587 mm
Širinska mjera s ambalažom 650 mm
Širina W 129 mm
Težina bruto cca m 25 kg
Težina neto cca m 23 kg
Opisni tekst

Potpuno potopna, višestupanjska, podvodna motorna pumpa sa samoodzračivanjem s usisnim nastavkom Rp 1¼ (za mogućnost priključivanja plutajućih usisnih filtara) i stojećom nožicom (ulkj. 4 prigušnika vibracija) za podno postavljanje. Za transportiranje čiste vode iz spremnika, cisterni ili bunara dubine uranjanja od 17 m.

Pumpa u jednofaznoj izvedbi. Moguće postavljanje izvan vode.

Kompletno s priključnim kabelom duljine 20 m, rasklopnim ormarom (IP56) s termičkom zaštitom motora, sklopkom za uključivanje/isključivanje te priključnim kabelom duljine 2 m s utikačem sa zaštitnim kontaktom.

Sigurnosno uže od polipropilena.

Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući.

U opsegu isporuke već su sadržane sve komponente potrebne za osnovnu instalaciju. Tu spadaju:

  • Pumpa
  • Kompletno upravljanje
  • Kabel, sigurnosno uže
  • Kabelska spojnica, plutajući usisni fini filtar
  • Usisno crijevo duljine 1,5 m
Pogonski podatci

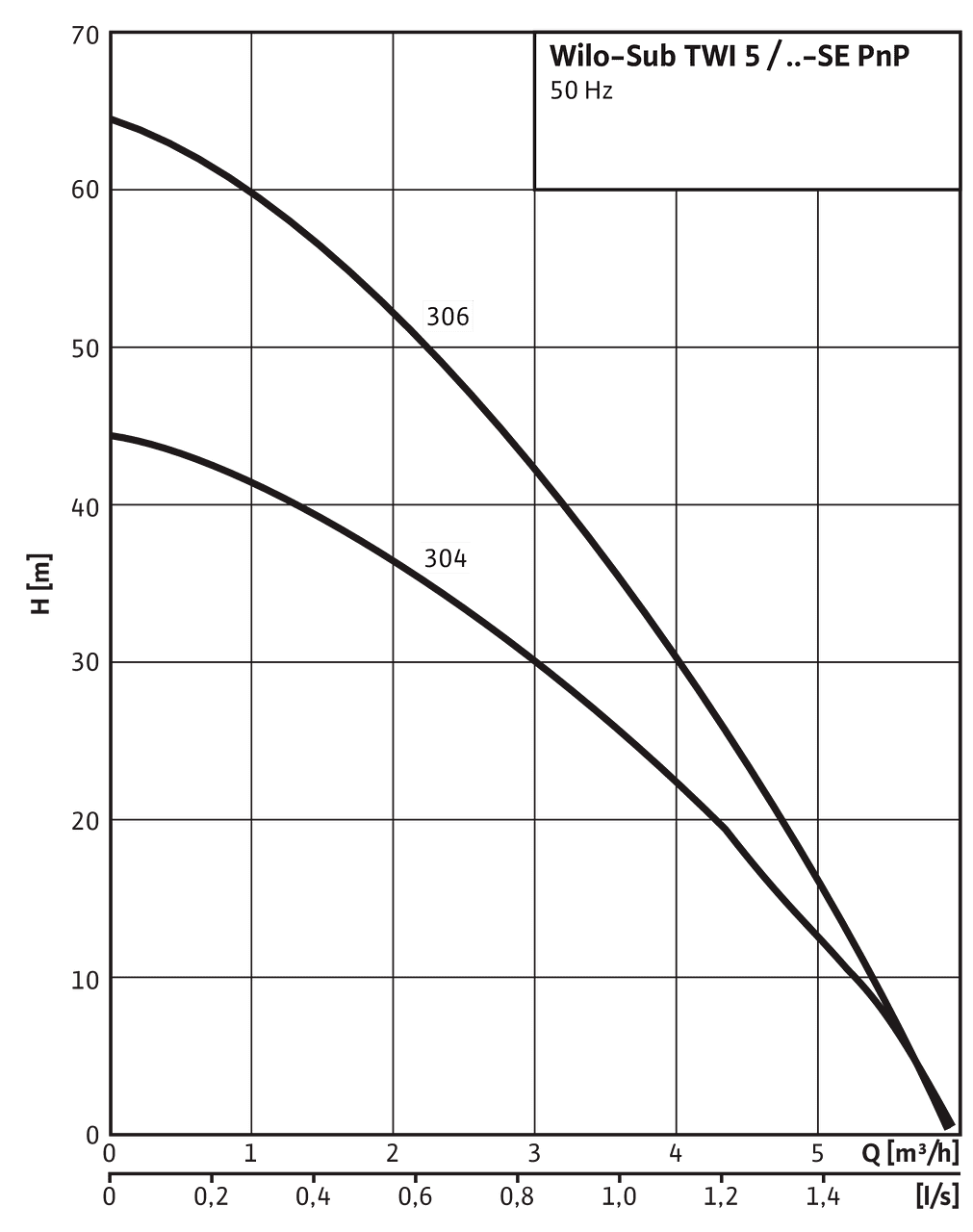

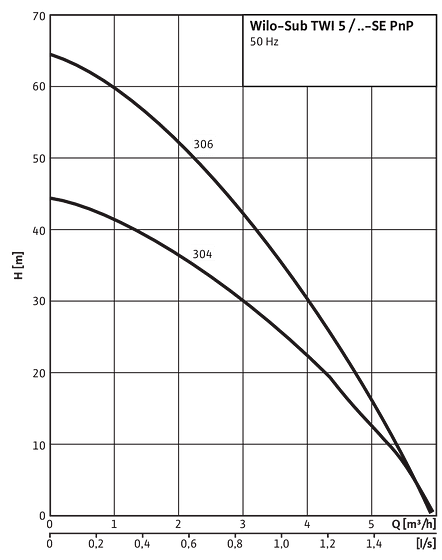

Maks. visina dobave Hmax 64,5 m
Jedinica
Priključak cijevi s tlačne strane Rp 1¼
Maksimalni radni tlak p 10,0 bar
Maks. sadržaj pijeska 50 g/m³
Stupanj zaštite motora IP68
Maks. dubina uranjanja 17 m
Min. temperatura medija Tmin 5 °C
Maks. temperatura medija Tmax 35 °C
Težina neto cca m 23 kg
Maks. promjer Dmax 129 mm
Podatci o motoru
Izvedba motora Uronjeni motor
Mrežni priključak 1~230 V, 50 Hz
Nazivna snaga motora P2 0,75 kW
Nazivni broj okretaja n 2810 1/min
Nazivna struja IN 5,6 A
Vrsta uključenja Izravno online (DOL)
Maks. učestalost uključivanja t 40 1/h
Promjer motora DM 127 mm
Kabel
Duljina priključnog kabela 20 m
Presjek kabela 4G1 mm²
Materijali
Kućište pumpe Plemeniti čelik
Materijal motora Plemeniti čelik
Vratilo Plemeniti čelik
Radno kolo Plemeniti čelik
Informacije o plasmanu naručivanja
Težina neto cca m 23 kg
Proizvod Wilo
Naziv proizvoda Sub TWI 5-SE-306 EM P&P
Broj artikla 2543633
Dokumenti

Upute za ugradnju i uporabu

Wilo-TWI 5, Wilo-TWI 5-SE

Broj artikla 4104146
Izdanje 1304
Broj stranica 104
PDF (1 MB)

Wilo-HiControl1

Broj artikla 4216348
Izdanje 2019-02
Broj stranica 130
PDF (2 MB)

Certifikat REACH

Uredba REACH

Izdanje 2021-05
Broj stranica 4
PDF (276 KB)
Dodatna oprema/sustavi

Montaža/postavljanje (1)

Zidna instalacija / postavljanje na temelj (1)

Predspremnik/dodatna oprema (1)

Prikaz razine popunjenosti AF 400
Prikaz razine popunjenosti AF 400
Prikaz razine popunjenosti AF 400


Pokazivač razine napunjenosti omogućava prikaz razine napunjenosti cisterne u slučaju korištenja kišnice. Integrirani senzor razine bilježi postotni volumen cisterne do visine punjenja od 5 m.

Zasebna jedinica bez komunikacije prema AF400

Opseg isporuke

  • Rasklopni ormar spreman za priključivanje 230 V / 50 Hz za ugradnju u zgradama
  • Senzor razine 0 – 5 mWS s kabelom duljine 20 m za priključak na pokazivač razine napunjenosti
  • Upute za ugradnju i uporabu
