TOP-Z 40/7 (3~400 V, PN 6/10, RG)
| Hidraulički podatci | |
|---|---|
| Maksimalni radni tlak PN | 10 bar |
| Maks. visina dobave H Qmin | 5,9 m |
| Maks. količina protoka Qmax | 16,3 m³/h |
| Min. temperatura medija Tmin | 0 °C |
| Maks. temperatura medija pri primjenama HVAC Tmax | 80 °C |
| Min. temperatura medija pri primjenama pitke vode Tmin | 0 |
| Maks. temperatura medija pri primjenama pitke vode Tmax | 80 |
| Maks. temperatura medija pri primjenama pitke vode u kratkotrajnom radu 2 h Tmax | 110 °C |
| Temperatura okoline min. Tmin | 0 °C |
| Maks. temperatura okoline Tmax | 40 °C |
| Maks. dopuštena ukupna tvrdoća u postrojenjima cirkulacije pitke vode | 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) za 20/4 + 25/6) |
| Podatci o motoru | |
|---|---|
| Mrežni priključak | 3~400 V, 50 Hz |
| Nazivna snaga P2 | 180 W |
| Nazivna struja IN | 0,7 A |
| Broj okretaja maks. nmax | 2700 1/min |
| Potrošnja struje (min) P1 min | 120 W |
| Potrošnja struje P1 max | 320 W |
| Emitiranje smetnji | EN 61000-6-3 |
| Otpornost na smetnje | EN 61000-6-2 |
| Stupanj zaštite motora | IPX4D |
| Klasa izolacije | H |
| Kabelska uvodnica | 2 x PG13.5 |
| Zaštita motora | Vanjska zaštita motora WSK |
| Materijali | |
|---|---|
| Kućište pumpe | Bronca, CC499K |
| Radno kolo | PPE-GF30 |
| Vratilo | Plemeniti čelik |
| Materijal ležaja | Ugljen, impregnirano umjetnom smolom |
| Dimenzije montaže | |
|---|---|
| Priključak cijevi s usisne strane | DN 40 |
| Priključak cijevi s tlačne strane | DN 40 |
| Ugradna dužina l0 | 250 mm |
TOP-S
TOP-S
Mrežni priključak 3~400 V, 50 Hz
3~230 V, 50 Hz (opcijski s preklopnim utikačem 3~230 V)
WSK = zaštitni kontakt namota
Potpuna zaštita motora na svim stupnjevima broja okretaja s opcionalnim uređajem za okidanje
SK 602N/SK 622N ili drugi uključni/regulacijski uređaji s mogućnošću priključenja zaštitnog kontakta namota
Okidanje: Externo okidanje na upravljačkom/regulacijskom uređaju
Resetiranje: Potvrda smetnje odvija se automatski nakon hlađenja motora
samostalno
| Podatci o proizvodu | |
|---|---|
| Proizvod | Wilo |
| Naziv proizvoda | TOP-Z 40/7 (3~400 V, PN 6/10, RG) |
| Broj artikla | 2175516 |
| Broj EAN | 4048482742700 |
| Boja | zeleno/brončano |
| Minimalna količina za narudžbu | 1 |
| Dostupnost na tržištu | 2017-03-01 |
| Ambalaža | |
|---|---|
| Vrsta pakiranja | Karton |
| Svojstvo ambalaže | Transportno pakiranje |
| Količina po paleti | 45 |
| Broj po sloju | 9 |
| Mjere i težine | |
|---|---|
| Duljinska mjera s ambalažom | 350 mm |
| Duljina L | 250 mm |
| Visinska mjera s ambalažom | 260 mm |
| Visina H | 273 mm |
| Širinska mjera s ambalažom | 225 mm |
| Širina W | 204 mm |
| Težina bruto cca m | 14,2 kg |
| Težina neto cca m | 13 kg |
Ova optočna pumpa prikladna je samo za pitku vodu.
Primjenjivo za sustave cirkulacije potrošne vode u industriji i u tehnici zgrada.
Optočna pumpa s mokrim rotorom s vijčanim priključkom ili s prirubničkim priključkom, stupnjevima broja okretaja s mogućnošću predodabira za prilagođavanje snage.
Oprema i funkcija
- Ručno prilagođavanje snage s 3 stupnja broja okretaja
- Pumpe s 1~ motorom:
- Od P2 do 90 W: Interna zaštita od nedopušteno visokih temperatura namota
- P2 ≥ 180 W: Potpuna zaštita motora s pomoću zaštitnih kontakata namota u spoju s uređajem za okidanje (opcija: SK 602N/SK 622N)
- Pumpe s 3~ motorom:
- Od P2 do 90 W: Interna zaštita od nedopušteno visokih temperatura namota
- P2 ≥ 180 W: Potpuna zaštita motora s pomoću zaštitnih kontakata namota u spoju s uređajem za okidanje (opcija: SK 602N/SK 622N)
- Mrežni priključak 3~230V s opcijskim preklopnim utikačem
- Kućište pumpe u crvenom lijevu ili sivom lijevu (plemeniti čelik ovisno o tipu)
- Kombinirana prirubnica PN 6/PN 10 (kod DN 40 do DN 65)
- Obloge toplinske izolacije
| Pogonski podatci | |
|---|---|
| Maks. temperatura medija Tmax | 80 °C |
| Min. temperatura medija Tmin | 0 °C |
| Temperatura okoline min. Tmin | 0 °C |
| Maks. temperatura okoline Tmax | 40 °C |
| Temperaturno područje pri maks. temperaturi okoline od +40 °C T | -20...+110 |
| Maksimalni radni tlak PN | 10 bar |
| Maks. dopuštena ukupna tvrdoća u postrojenjima cirkulacije pitke vode | 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) za 20/4 + 25/6) |
| Podatci o motoru | |
|---|---|
| Emitiranje smetnji | EN 61000-6-3 |
| Otpornost na smetnje | EN 61000-6-2 |
| Mrežni priključak | 3~400 V, 50 Hz |
| Potrošnja struje P1 max | 320 W |
| Broj okretaja maks. nmax | 2700 1/min |
| Nazivna struja IN | 0,7 A |
| Stupanj zaštite motora | IPX4D |
| Kabelska uvodnica |
|
| Materijali | |
|---|---|
| Kućište pumpe | Bronca, CC499K |
| Radno kolo | PPE-GF30 |
| Vratilo | Plemeniti čelik |
| Materijal ležaja | Ugljen, impregnirano umjetnom smolom |

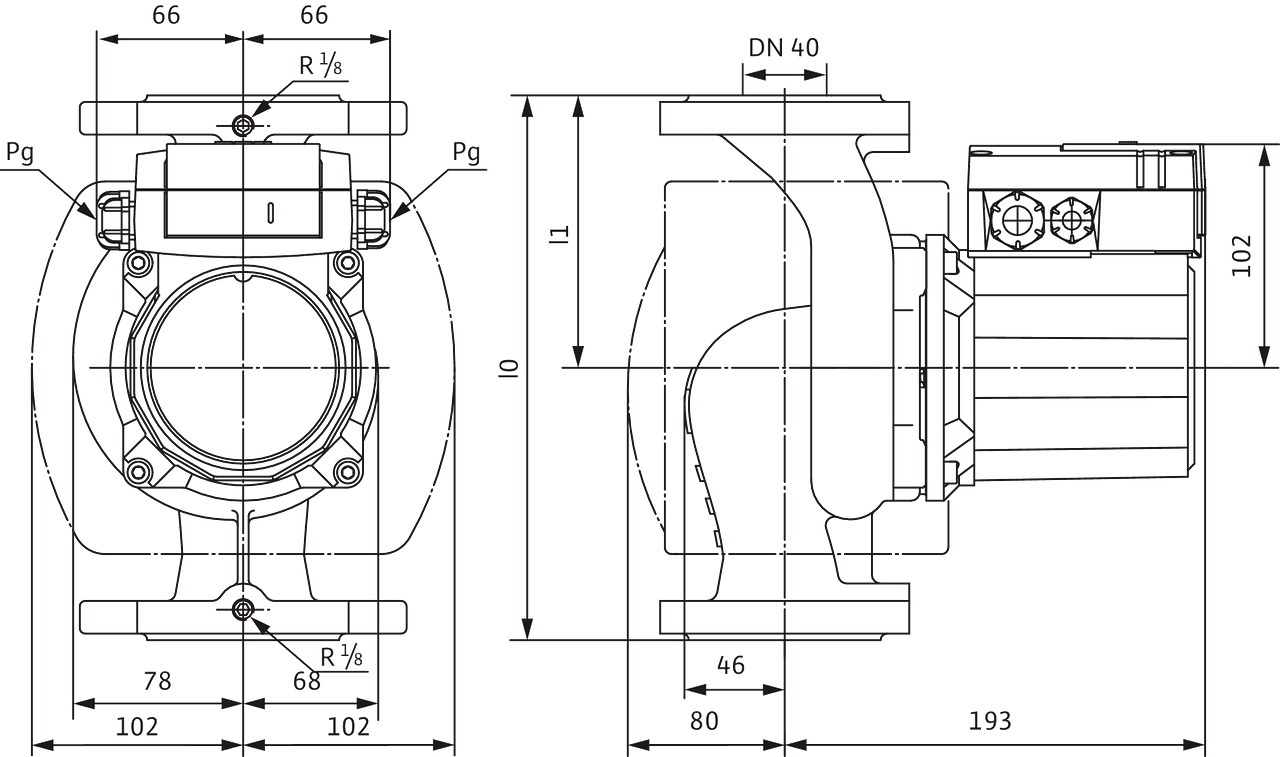

| Dimenzije montaže | |
|---|---|
| Priključak cijevi s usisne strane | DN 40 |
| Priključak cijevi s tlačne strane | DN 40 |
| Ugradna dužina l0 | 250 mm |
| Informacije o plasmanu naručivanja | |
|---|---|
| Proizvod | Wilo |
| Naziv proizvoda | TOP-Z 40/7 (3~400 V, PN 6/10, RG) |
| Težina neto cca m | 13 kg |
| Broj artikla | 2175516 |
Brošura certifikacija
Stratos MAXO, Stratos MAXO-D, Stratos MAXO-Z, Stratos , Stratos-D, Stratos-Z, Stratos-ZD, Yonos MAXO,Yonos MAXO-D, Yonos MAXO-Z, Yonos ECO BMS, Yonos PARA HF, Stratos PARA, Stratos PARA-Z, TOP-Z, TOP-S Transportsysteme
| Broj artikla | 2209011 |
| Izdanje | 2022-11 |
| Broj stranica | 72 |
PDF (28 MB)Priključak pumpe na cijevi (1) | ||
Dvije prethodno zavarene prirubnice od čelika prema DIN-EN 1092-1 tip 11, s nastavkom za privarivanje na cijevi kao i s brtvama i vijcima/maticama za prirubničke spojeve. Ovisno o dimenzioniranju radnog tlaka nekog postrojenja potrebno je odabrati protuprirubnicu koja odgovara radnom tlaku. Opseg isporuke
| ||
Priključak pumpe na cijevi / elementi za izjednačenje (1) | ||
Prirubnički međunastavci Wilo-F služe izjednačavanju ugradne dužine u slučaju zamjene pumpe. Sastoje se od mjedi i predviđeni su za izjednačavanje duljine prirubničkih priključaka u sustavima za cirkulaciju pitke vode. Kod pumpi s kombiniranim prirubnicama se moraju koristiti podloške koje su sadržane u opsegu isporuke. Opseg isporuke
| ||
Upravljanje pumpama (1) | ||
Uklopni sat za zidnu instalaciju za automatsko, vremenski ovisno uključivanje/isključivanje pojedinačnih Wilo pumpi s jednofaznim ili trofaznim motorom. Funkcija uključenja
Uklopni sat Rezerva hoda: 100 sati/punjiva baterija Ni-MH (gumbasta baterija tipa V80H). Točnost sata: ±1 s dnevno Izravni priključak za jednofaznu struju (1~) kod pumpi bez zaštitnih kontakata namota (WSK). Kod pumpi za trofaznu struju (3~) ili jednofaznu struju (1~) s WSK-om samo u spoju sa SK 602N / SK 622N ili kontaktorom. Opseg isporuke
| ||
Zaštita motora (2) | ||
Uređaj za zidnu instalaciju za električno priključivanje jednofaznih i trofaznih pumpi s ugrađenim zaštitnim kontaktima namota (WSK) za nadzor temperature namota (potpuna zaštita motora). Automatsko ponovno uključenje pumpe nakon ispada mreže i automatska potvrda smetnje nakon hlađenja motora. Oprema/funkcija
Opseg isporuke
| ||
Uređaj za zidnu instalaciju za električno priključivanje jednofaznih i trofaznih pumpi s ugrađenim zaštitnim kontaktima namota (WSK) za nadzor temperature namota (potpuna zaštita motora) i vanjskom dojavom rada/dojavom smetnje. Automatsko ponovno uključenje pumpe nakon ispada mreže i automatska potvrda smetnje nakon hlađenja motora. Oprema/funkcija
Opseg isporuke
| ||
Utikač (1) | ||
Za neregulirane trofazne pumpe serije TOP (kod dvostrukih pumpi potrebna su 2 komada). Za preinaku u priključnoj kutiji na postojeći mrežni napon 3~230 V/50 Hz. Oprema/funkcija Jednostavna preinaka za priključivanje pumpe na 3~230 V izvodi se zamjenom utikača za prebacivanje broja okretaja od 400 V, koji se serijski nalazi u priključnoj kutiji pumpe, preklopnim utikačem od 230 V. Nisu potrebni nikakvi daljnji radovi na ožičenju. Ručno prebacivanje broja okretaja pomoću utikača za 3 stupnja ostaje očuvano. Napomena Ova promjena ne dopušta priključenje pumpe na 1~230 V. Nije dopušteno u kombinaciji s Protect-Modulom C. Opseg isporuke
| ||
