Wilo-Atmos GIGA-N | Wilo

Wilo-Atmos GIGA-N

Standardna pumpa za univerzalnu primjenu i dug vijek trajanja.

Vaše prednosti
Wilo-Atmos GIGA-N

Standardna pumpa za univerzalnu primjenu i dug vijek trajanja.

Wilo-Atmos GIGA-N ulazni je model za pumpe sa suhim rotorom. Velika raznolikost motora i materijala te njihov široki temperaturni raspon od -20 do +140 °C čini ih svestranim za širok raspon primjena.

Pumpa dizajnirana za kontinuirani rad osigurava dugi vijek trajanja zahvaljujući zaštitnim premazima otpornim na koroziju i kugličnim ležajevima koji ne zahtijevaju održavanje. U slučaju održavanja, demontažna spojka osigurava najbržu moguću zamjenu klizno-mehaničke brtve. Za Wilo-Atmos GIGA-N može se regulirati broj okretaja zahvaljujući Wilo-EFC-u. Može biti opremljena nadzorom temperature i njihanja ležajeva pumpe kako bi se pravovremeno otkrili predstojeći kvarovi.

Wilo nudi dodatne servisne ponude skrojene prema potrebama korisnika – od puštanja u pogon do održavanja – a sveobuhvatnim WiloCare paketom Wilo daljinski nadzor osigurava optimalnu sigurnost pri radu.


Osobitosti / prednosti proizvoda

  • Ušteda energije uz visoki ukupni stupanj iskorištenja zahvaljujući poboljšanoj hidraulici i uporabi motora klase energetske učinkovitosti IE3/IE4
  • Prikladno za opskrbu pitkom vodom (u skladu sa smjernicama Odobrenja za pitku vodu ACS i Savezne agencije za zaštitu okoliša UBA)
  • Katodni premaz svih lijevanih komponenti pruža visoku postojanost na koroziju i dugovječnost (ne za izvedbu za pitku vodu)
  • Univerzalno primjenjivo zahvaljujući normiranim dimenzijama, različitim varijantama motora i radnim kolima od različitih materijala
  • Jednostavno održavanje zahvaljujući demontažnoj spojci u izvedbi „Back-Pull-Out“
  • Visoka sigurnost pri radu zahvaljujući poboljšanoj konstrukciji radnog kola za smanjivanje tlaka
Opis serije
Wilo-Atmos GIGA-N (2pl)

Konstrukcija

Jednostupanjska niskotlačna centrifugalna pumpa s aksijalnim usisavanjem, montirana na ploču postolja. Standardna izvedba s demontažnom spojkom.

Primjena

  • transportiranja ogrjevne vode (prema VDI 2035), hladne vode i smjesa vode i glikola bez abrazivnih tvari u instalacijama grijanja, hladne i rashladne vode.
  • Primjene pri navodnjavanju, tehnici zgrade, općoj industriji, toplanama, itd.

Oprema / funkcija

Jednostupanjska niskotlačna centrifugalna pumpa Blok izvedbe sa spojkom, zaštitom spojke, motorom i pločom postolja

  • Klizno-mehanička brtva

Ključ tipa

Primjer

Atmos GIGA-N 40/200-11/2

Atmos

Skupina proizvoda

GIGA

Oznaka serije

N

Standardna pumpa s aksijalnim usisavanjem

40

DN za tlačnu prirubnicu

200

Nazivni promjer radnog kola [mm]

11

Nazivna snaga motora P2 [kW]

2

Broj polova

Tehnički podatci

  • Dopušteno temperaturno područje -20 °C…+140 °C
  • Mrežni priključak 3~400 V, 50 Hz
  • Stupanj zaštite IP55
  • Nazivni promjeri DN 32…DN 150
  • Maks. radni tlak 16 bara

Materijali

  • Kućište pumpe i laterna. Standardno: EN-GJL-250
  • Radno kolo: Standardno: EN-GJL-200; drugo na upit
  • Vratilo: 1.4021
  • Klizno-mehanička brtva: AQEGG, ostale klizno-mehaničke brtve na upit

Konstrukcija

  • Jednostupanjska niskotlačna centrifugalna pumpa kao pumpa ploče postolja s aksijalnim usisnim nastavkom s pričvršćenim nosačem ležaja kao prirubnicom i s pričvršćenjem osovine za fleksibilno spojene pogone
  • Demontažna je spojka (čahurasta spojka) standardna, ona nudi mogućnost da se prilikom demontaže jedinice rotora motor ostavi u istom položaju
  • Varijanta ...-P5 bez demontažne spojke (po sniženoj cijeni, vidjeti cjenik)

Opseg isporuke

  • Pumpa
  • Upute za ugradnju i uporabu
  • Pumpa sa slobodnim krajem vratila ili
  • Pumpa na ploči postolja sa spojkom i zaštitom spojke, bez motora ili
  • Potpuno montirana pumpa na ploči postolja s elektromotorom

Opcije

  • Varijanta ...-P5 bez demontažne spojke (po sniženoj cijeni)
  • Ostali materijali i izvedbe na upit
  • Ostali naponi i frekvencije na upit

Dodatna oprema

Automatska kontrola broja okretaja:

Regulacijski sustav Wilo pumpi za automatsku, kontinuiranu regulaciju snage pumpi. Za dodatne informacije o temi „Uključni uređaji i regulacijski sustavi“ obratite se tvrtki Wilo.

Dokumenti

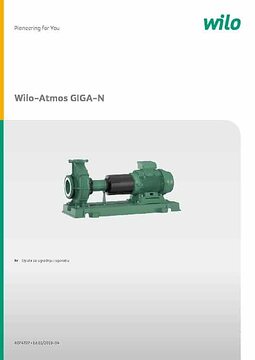

Upute za ugradnju i uporabu

Wilo-Atmos GIGA-N

Broj artikla 6074707
Izdanje 2019-04
Broj stranica 1064
PDF (8 MB)

Wilo-Atmos GIGA-N

Broj artikla 6074707
Izdanje 2019-04
Broj stranica 44
PDF (4 MB)

CE

CE 2195286-08

Broj stranica 6
PDF (303 KB)

CE 2212967-02

Broj stranica 6
PDF (289 KB)
Odabir proizvoda
Broj pronađenih rezultata: 688
Naziv proizvodaBroj polovaMEIIEPriključak cijevi s usisne stranePriključak cijevi s tlačne straneDemontažna spojkaNazivna snaga motora P2Težina bruto cca mBroj artiklaGrupa GRD
Atmos GIGA-N 32/125-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
93 kg
6086289
12
Atmos GIGA-N 32/125-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
93 kg
6086697
12
Atmos GIGA-N 32/125-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
95 kg
6086290
12
Atmos GIGA-N 32/125-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
95 kg
6086698
12
Atmos GIGA-N 32/125-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
97 kg
6086291
12
Atmos GIGA-N 32/125-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
97 kg
6086699
12
Atmos GIGA-N 32/125-1,1/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,1 kW
101 kg
6086292
12
Atmos GIGA-N 32/125-1,1/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,1 kW
101 kg
6086700
12
Atmos GIGA-N 32/125-1,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,5 kW
104 kg
6086293
12
Atmos GIGA-N 32/125-1,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,5 kW
104 kg
6086701
12
Atmos GIGA-N 32/125-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
111 kg
6086294
12
Atmos GIGA-N 32/125-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
111 kg
6086702
12
Atmos GIGA-N 32/125-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090546
12
Atmos GIGA-N 32/125-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
128 kg
6086295
12
Atmos GIGA-N 32/125-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
120 kg
6086703
12
Atmos GIGA-N 32/125-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090545
12
Atmos GIGA-N 32/125-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
139 kg
6086296
12
Atmos GIGA-N 32/125-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
131 kg
6086704
12
Atmos GIGA-N 32/160-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
99 kg
6086574
12
Atmos GIGA-N 32/160-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
99 kg
6086982
12
Atmos GIGA-N 32/160-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
102 kg
6086573
12
Atmos GIGA-N 32/160-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
102 kg
6086981
12
Atmos GIGA-N 32/160-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
104 kg
6086572
12
Atmos GIGA-N 32/160-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
104 kg
6086980
12
Atmos GIGA-N 32/160-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
118 kg
6086579
12
Atmos GIGA-N 32/160-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
118 kg
6086987
12
Atmos GIGA-N 32/160-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090543
12
Atmos GIGA-N 32/160-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
135 kg
6086578
12
Atmos GIGA-N 32/160-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
127 kg
6086986
12
Atmos GIGA-N 32/160-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090542
12
Atmos GIGA-N 32/160-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
145 kg
6086577
12
Atmos GIGA-N 32/160-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
137 kg
6086985
12
Atmos GIGA-N 32/160-5,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
5,5 kW
173 kg
6086576
12
Atmos GIGA-N 32/160-5,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
5,5 kW
165 kg
6086984
12
Atmos GIGA-N 32/160.1-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
100 kg
6086593
12
Atmos GIGA-N 32/160.1-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
100 kg
6087001
12
Atmos GIGA-N 32/160.1-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
103 kg
6086592
12
Atmos GIGA-N 32/160.1-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
103 kg
6087000
12
Atmos GIGA-N 32/160.1-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
105 kg
6086591
12
Atmos GIGA-N 32/160.1-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
105 kg
6086999
12
Atmos GIGA-N 32/160.1-1,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,5 kW
112 kg
6086598
12
Atmos GIGA-N 32/160.1-1,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,5 kW
112 kg
6087006
12
Atmos GIGA-N 32/160.1-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
119 kg
6086597
12
Atmos GIGA-N 32/160.1-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
119 kg
6087005
12
Atmos GIGA-N 32/160.1-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090544
12
Atmos GIGA-N 32/160.1-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
136 kg
6086596
12
Atmos GIGA-N 32/160.1-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
128 kg
6087004
12
Atmos GIGA-N 32/160.1-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090535
12
Atmos GIGA-N 32/160.1-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
146 kg
6086595
12
Atmos GIGA-N 32/160.1-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
138 kg
6087003
12
