CO-1 Helix V 1609/K/CE+

Adatlap

Hidraulikai adatok
  • Hozzáfolyási nyomás
    10 bar
  • Max. üzemi nyomás p
    16 bar
  • Nyomóoldali csőcsatlakozás DNd
    R 1½
  • Szívóoldali csőcsatlakozás DNs
    Rp 2
  • Fokozatszám
    9
  • Tartalékszivattyúk száma
    0
  • Üzemelő szivattyúk száma
    1
  • Szivattyúk száma Q
    26.0 m³/h
  • Min. közeghőmérséklet T
    3 °C
  • Max. közeghőmérséklet T
    50 °C
  • Min. környezeti hőmérséklet T
    5 °C
  • Max. környezeti hőmérséklet T
    40 °C
Motoradatok
  • Hálózati csatlakozás
    3~400 V, 50 Hz
  • Feszültségtűrés
    ±10 %
  • Motor névleges teljesítménye P2
    7.50 kW
  • Névleges áram IN
    13.70 A
  • Névleges fordulatszám n
    2900 rpm
  • Szigetelési osztály
    F
  • Védelmi osztály
    IP55
  • Motorhatásfok ηm 50 % ηM 50%
    89.8
  • Motorhatásfok ηm 75 % ηM 75%
    90.5
  • Motorhatásfok ηm 100 % ηM 100%
    90.1
Szerkezeti anyagok
  • Szivattyúház
    1.4301, X5CrNi18-10
  • Járókerék
    1.4307, X2CrNi18-9
  • Tengely
    1.4301, X5CrNi18-10
  • Csúszógyűrűs tömítés
    Q1BE3GG
  • Tömítés anyaga
    EPDM
  • Csövezés anyaga
    1.4571, X6CrNiMoTi17-12-2
Információk a megrendelés leadásáról
  • Nettó tömeg, kb. m
    156 kg
  • Gyártmány
    Wilo
  • Termékmegnevezés
    CO-1 Helix V 1609/K/CE+
  • Cikkszám
    2532193

Kiírási szöveg

Kompakt nyomásfokozó telep közvetlen vagy közvetett csatlakoztatáshoz. Normál szívású, függőleges, száraztengely kivitelű nemesacél nagynyomású örvényszivattyúból áll. Csatlakozásra kész, nemesacél csövezéssel az alapkeretre szerelve, vezérlő és szabályozókészülékkel, valamennyi szükséges mérő és beállító berendezéssel.

Teljesen automatikus vízellátás és nyomásfokozás lakó- és irodaházakban, közigazgatási épületekben, szállodákban, kórházakban, áruházakban (a DIN 1988 és a DIN EN 806 érvényességi tartományában tartalékszivattyúval ellátott berendezéseket kell erre a célra használni), valamint ipari rendszerekben.

Ivóvíz és használati víz, hűtővíz, tűzoltóvíz (a DIN 14462 tűzoltó berendezéseken kívül, és a helyi tűzvédelmi hatóság engedélyével) vagy más, olyan használati vizek szállításához, amelyek nem támadják meg a felhasznált szerkezeti anyagokat sem vegyi, sem pedig mechanikus úton, továbbá nem tartalmaznak koptató hatású vagy hosszúszálas szennyeződéseket.

Speciális jellemzők/alkalmazási előnyök

  • A szivattyú WRAS/KTW/ACS engedélyezése minden, közeggel érintkező alkatrészre vonatkozólag (EPDM változat)
  • Helix V gyártási szériájú, nagy hatékonyságú szivattyúhidraulika IE2 IEC normmotorokkal kombinálva, beleértve a 7,5 kW teljesítményt és a nagyobb IE3 normmotort (opcióként kisebb motorteljesítményhez)
  • A szivattyúk kazettás kivitelű, forgásiránytól független csúszógyűrűs tömítése az egyszerű karbantartás érdekében
  • A rugalmas közdarab-kivitel közvetlen hozzáférést tesz lehetővé a csúszógyűrűs tömítéshez
  • Kiszerelhető tengelykapcsoló a csúszógyűrűs tömítés cseréjéhez a motor kiszerelése nélkül (7,5 kW-tól)
  • A teljes rendszer optimalizált nyomásveszteségű hidraulikája
  • A közeggel érintkező alkatrészek korrózióállóak
  • Teljesen elektronikus Economy szabályozó (CE+) mikroprocesszorral és LED-ekkel a rendszerállapot kijelzéséhez, valamint analóg és digitális be- és kimenetekkel
  • Gyári ellenőrzés és előzetes beállítás az optimális munkatartományra (beleértve az átvételi jegyzőkönyvet az EN10204 - 3.1 szerint)

Felszereltség/funkció

  • Helix V sorozatú nemesacél nagynyomású centrifugálszivattyú
  • Elektrolitikusan horganyzott acél alapkeret állítható magasságú rezgéscsillapítókkal a testhangszigeteléshez
  • Elzárószerelvény a nyomóoldalon
  • Visszafolyásgátló a nyomóoldalon
  • 8 l, PN16 membrános nyomástartó edény átfolyószerelvénnyel a DIN 4807 szerint, nyomóoldalon
  • Nyomásérzékelő (4-20 mA), nyomóoldalon
  • Nyomásmérő, nyomóoldal
  • Automatikus szivattyúvezérlés a teljesen elektronikus

Economy szabályozó (EC+) világosszürke polikarbonát házban (közvetlen indítású) vagy acéllemez házban, RAL 7035 struktúralakk (csillag/háromszög indítás), IP54 védelmi osztály, a következő alkatrészekből: belső vezérlőfeszültség-ellátás, szabályozó elektronika, analóg és digitális be- és kimenetek

Kezelés/kijelzés

  • Teljesen elektronikus Economy szabályozó (CE+) a következő alkatrészekből: belső tápfeszültség-ellátás, mikroprocesszorral és LED-ekkel a rendszerállapot kijelzéséhez, valamint analóg és digitális be- és kimenetekkel
  • Üzemi paraméterek beállítása potenciométer segítségével
  • Szivattyú üzemmódjának beállítása ás a zavarjelzés nyugtázása H-0-A kapcsolóval
  • LCD-kijelző (3x7 szegmenses, alfanumerikus) a nyomás alapjel, a szabályozó paraméterek és a hibaüzenetek kijelzésére
  • LED-ek a rendszerállapot kijelzéséhez (hálózati feszültség/üzem/üzemzavar/vízhiány)
  • Lezárható főkapcsoló

Szabályozó

  • Teljesen automatikus szabályozó állandó fordulatszámú szivattyúhoz az alapjel/mért érték összehasonlítása révén
  • 4-20mA érzékelőjel (huzalszakadás-felügyelettel) a szabályozási jellemzők mért értékéhez
  • A szivattyú üzemmódja szabadon választható (kézi, ki, automata)
  • Automatikus szivattyú-próbaüzem (szivattyú időnkénti beindítása):
    • DIP-kapcsolóval aktiválható
    • A szivattyú-próbaüzemek közötti idő 6 óra
  • Nullmennyiség-lekapcsolás nyomás és idő alapján
  • H-0-A (kézi-nulla-automata) kapcsoló: A szivattyú üzemmódjának előválasztása és kézi üzem szabályozó zavara esetén "Kézi" (hálózati vész-/próbaüzem, motorvédelemmel, automatikus visszaállással), "0" (szivattyú kikapcsolva – nem lehetséges bekapcsolás a vezérlésen keresztül) és "Auto" (a szivattyú automatikus üzemének engedélyezése a vezérlésen keresztül)

Felügyelet

  • A jeladó huzalszakadás-felügyelete
  • Fáziskiesés-felügyelet
  • Motoráram-felügyelet frekvenciaváltó segítségével közvetlen indítású készülékeknél
  • A szivattyú hálózati hozzávezetéseinek biztosítása közvetlen indítású készülékeknél vezetékvédő kapcsolókkal, csillag/háromszög indítású készülékeknél olvadóbiztosítékok és védőkapcsoló/motorvédő relék kombinációjával
  • A rendszer maximális és minimális értékeinek felügyelete beállítható késleltetési időkkel és határokkal
  • Vízhiány védelem érintkezőn keresztül pl. az úszókapcsolóhoz vagy a nyomáskapcsolóhoz
  • Bemenet a szivattyú tekercsvédő érintkezője vagy gyűjtő zavarjelzés érintkezője számára csillag-háromszög indítású készülékeknél
  • Csőtörés-felügyelet

Interfészek

  • Feszültségmentes érintkezők gyűjtő zavarjelzéshez
  • Külső BE-/KI-kapcsolás a rendszer automatikus üzemének inaktiválására szolgáló érintkezőn keresztül (a funkció DIP-kapcsolóval aktiválható)

Ajánlott választható opciók (külön megrendelendők)

  • Opcionális készlet WMS vízhiány elleni védelemhez
  • Hajlékony csatlakozóvezetékek vagy kiegyenlítők
  • Előtéttartály rendszerleválasztáshoz
  • Membrános nyomástartó edény

Betartott szabványok

  • Ivóvízrendszerekre vonatkozó műszaki szabályok, (TRWI) DIN 1988 (EN806)
  • Membrános nyomástartó edény/membrános tágulási tartály, DIN 4807
  • Erősáramú létesítményekben használható elektronikus berendezések, EN 50178
  • Gépek villamos szerkezetei, EN 60204-1
  • Háztartási és hasonló jellegű villamos készülékek. Biztonság, EN 60335-1
  • Kisfeszültségű kapcsoló- és vezérlőberendezések, EN 60439-1/ 61439-1
  • Elektromágneses összeférhetőség – Az ipari környezet zavartűrése, EN 61000-6-2
  • A lakóhelyi, a kereskedelmi és a kisipari környezet zavartűrése, EN 61000-6-3
Üzemi adatok
  • Szállított közeg
    Water
  • Maximális üzemi nyomás PN
    16 bar
  • Hozzáfolyási nyomás
    10 bar
Motoradatok
  • Hálózati csatlakozás
    3~400 V, 50 Hz
  • Motor névleges teljesítménye P2
    7.50 kW
  • Névleges áram IN
    13.70 A
  • Névleges fordulatszám n
    2900 rpm
  • Szigetelési osztály
    F
  • Protection class motor
    IP55
Szerkezeti anyagok
  • Szivattyúház
    1.4301, X5CrNi18-10
  • Járókerék
    1.4307, X2CrNi18-9
  • Tengely
    1.4301, X5CrNi18-10
  • Tengelytömítés
    Q1BE3GG
  • Tömítés anyaga
    EPDM
  • Csövezés anyaga
    1.4571, X6CrNiMoTi17-12-2
Telepítési méretek
  • Szívóoldali csőcsatlakozás DNs
    Rp 2
  • Nyomóoldali csőcsatlakozás DNd
    R 1½
Információk a megrendelés leadásáról
  • Gyártmány
    Wilo
  • Termékmegnevezés
    CO-1 Helix V 1609/K/CE+
  • Nettó tömeg, kb. m
    156 kg
  • Cikkszám
    2532193

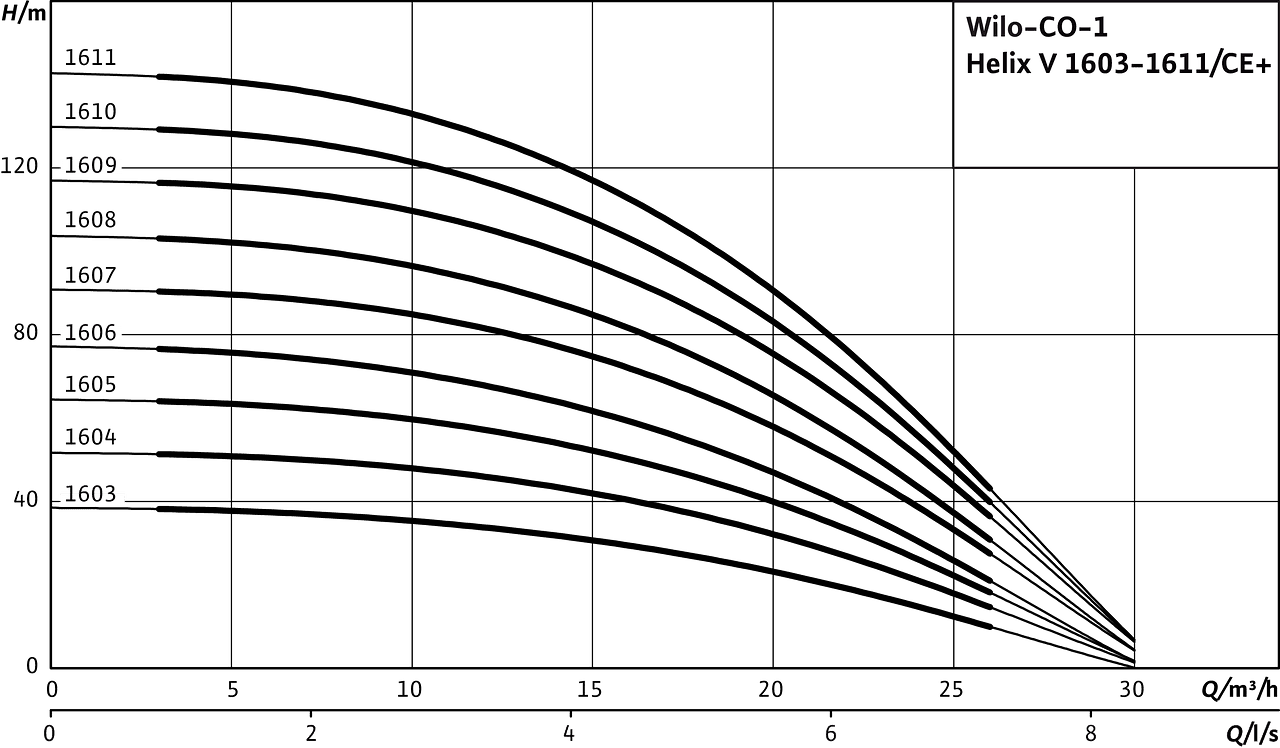

Jelleggörbék

Economy CO-1 Helix V 1603-1611/CE+

Economy CO-1 Helix V 1603-1611/CE+
Economy CO-1 Helix V 1603-1611/CE+

Kapocskiosztás

Helix FIRST V

Helix FIRST V
Helix FIRST V

Rendelési információ

Information for order placements
  • Gyártmány
    Wilo
  • Termékmegnevezés
    CO-1 Helix V 1609/K/CE+
  • EAN szám
    4048482087382
  • Cikkszám
    2532193
  • Bruttó tömeg, kb. m
    181.0 kg
  • Nettó tömeg, kb. m
    156 kg
  • Teljes hossz L
    717.0 mm
  • Magasság csomagolás nélkül H
    1459 mm
  • Szín
    zöld/fekete/ezüst
  • Csomagolási tulajdonság
    Szállítási csomagolás
  • Csomagolás módja
    Különleges raklap
  • Darabszám rétegenként
    1
  • Szélesség csomagolás nélkül L
    705.0 mm
  • Minimális rendelési mennyiség
    1
  • Raklaponkénti darabszám
    1
