CO-1 Helix V 409/CE+
Adatlap
Hidraulikai adatok
-
Hozzáfolyási nyomás10 bar
-
Max. üzemi nyomás p16 bar
-
Nyomóoldali csőcsatlakozás DNdR 1¼
-
Szívóoldali csőcsatlakozás DNsRp 1¼
-
Szivattyúk száma1
-
Fokozatszám9
-
Tartalékszivattyúk száma0
-
Üzemelő szivattyúk száma1
-
Szivattyúk száma Q6,5 m³/h
-
Min. közeghőmérséklet Tmin3 °C
-
Max. közeghőmérséklet Tmax50 °C
-
Min. környezeti hőmérséklet Tmin5 °C
-
Max. környezeti hőmérséklet Tmax40 °C
Motoradatok
-
Hálózati csatlakozás3~400 V, 50 Hz
-
Feszültségtűrés±10 %
-
Motor névleges teljesítménye P21,10 kW
-
Névleges áram IN2,50 A
-
Névleges fordulatszám n2900 f/perc
-
Szigetelési osztályF
-
Védelmi osztályIP55
-
Motorhatásfok ηm 50 % ηM 50%78,7 Százalék
-
Motorhatásfok ηm 75 % ηM 75%82 Százalék
-
Motorhatásfok ηm 100 % ηM 100%82,7 Százalék
Szerkezeti anyagok
-
SzivattyúházStainless steel
-
JárókerékStainless steel
-
TengelyStainless steel
-
Csúszógyűrűs tömítésQ1BE3GG
-
Tömítés anyagaEPDM
-
Csövezés anyagaStainless steel
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCO-1 Helix V 409/CE+
-
EAN szám4048482252933
-
Cikkszám2536509
-
Nettó tömeg, kb. m57 kg
-
Bruttó tömeg, kb. m82,0 kg
-
Hosszméret csomagolással1200 mm
-
Magassági méret csomagolással1140 mm
-
Szélességi méret csomagolással800 mm
-
Csomagolási tulajdonságSzállítási csomagolás
-
Csomagolás módjaEUR raklap
-
Minimális rendelési mennyiség1
Kiírási szöveg
Kompakt nyomásfokozó telep közvetlen vagy közvetett csatlakoztatáshoz. Normál szívású, függőleges, száraztengely kivitelű nemesacél nagynyomású centrifugálszivattyúból áll. Csatlakozásra kész, nemesacél csövezéssel az alapkeretre szerelve, vezérlő és szabályozókészülékkel, valamennyi szükséges mérő és beállító berendezéssel.
Teljesen automatikus vízellátás és nyomásfokozás lakó- és irodaházakban, közigazgatási épületekben, szállodákban, kórházakban, áruházakban (a DIN 1988 és a DIN EN 806 érvényességi tartományában tartalékszivattyúval ellátott berendezéseket kell erre a célra használni), valamint ipari rendszerekben.
Ivóvíz és használati víz, hűtővíz, tűzoltóvíz (a DIN 14462 tűzoltó berendezéseken kívül, és a helyi tűzvédelmi hatóság engedélyével) vagy más, olyan használati vizek szállításához, amelyek nem támadják meg a felhasznált szerkezeti anyagokat sem vegyi, sem pedig mechanikus úton, továbbá nem tartalmaznak koptató hatású vagy hosszúszálas szennyeződéseket.
Speciális jellemzők/alkalmazási előnyök
- A szivattyú WRAS/KTW/ACS engedélyezése minden, közeggel érintkező alkatrészre vonatkozólag (EPDM változat)
- Helix V sorozatú, nagyhatásfokú szivattyúhidraulika 0,75 kW vagy nagyobb teljesítményű IE3 szabvány motorral (kisebb motorteljesítményhez opcióként)
- A szivattyúk kazettás kivitelű, forgásiránytól független csúszógyűrűs tömítése az egyszerű karbantartás érdekében
- A rugalmas közdarab-kivitel közvetlen hozzáférést tesz lehetővé a csúszógyűrűs tömítéshez
- Kiszerelhető tengelykapcsoló a csúszógyűrűs tömítés cseréjéhez a motor kiszerelése nélkül (7,5 kW-tól)
- A teljes rendszer optimalizált nyomásveszteségű hidraulikája
- A közeggel érintkező alkatrészek korrózióállóak
- Teljesen elektronikus Economy szabályozó (CE+) mikroprocesszorral és LED-ekkel a rendszerállapot kijelzéséhez, valamint analóg és digitális be- és kimenetekkel
- Gyárilag ellenőrizve és előbeállítva az optimális munkatartományra (beleértve a szakértői minőségi bizonyítványt az EN 10204 - 3.1 szerint)
Felszereltség/funkció
- Helix V sorozatú nemesacél nagynyomású centrifugálszivattyú
- Elektrolitikusan horganyzott acél alapkeret állítható magasságú rezgéscsillapítókkal a testhangszigeteléshez
- Elzárószerelvény a nyomóoldalon
- Visszafolyásgátló a nyomóoldalon
- 8 l, PN 16 membrános nyomástartó edény átfolyószerelvénnyel a DIN 4807 szerint, nyomóoldalon
- Nyomásérzékelő (4-20 mA), nyomóoldalon
- Nyomásmérő, nyomóoldal
- Automatikus szivattyúvezérlés a teljesen elektronikus
Economy szabályozó (EC+) világosszürke polikarbonát házban (közvetlen indítású) vagy acéllemez házban, RAL 7035 struktúralakk (csillag/háromszög indítás), IP54 védelmi osztály, a következő alkatrészekből: belső vezérlőfeszültség-ellátás, szabályozó elektronika, analóg és digitális be- és kimenetek
Kezelés/ kijelzés
- Teljesen elektronikus Economy szabályozó (CE+) a következő alkatrészekből: belső tápfeszültség-ellátás, mikroprocesszorral és LED-ekkel a rendszerállapot kijelzéséhez, valamint analóg és digitális be- és kimenetekkel
- Üzemi paraméterek beállítása potenciométer segítségével
- Szivattyú üzemmódjának beállítása ás a zavarjelzés nyugtázása H-0-A kapcsolóval
- LCD-kijelző (3x7 szegmenses, alfanumerikus) a nyomás alapjel, a szabályozó paraméterek és a hibaüzenetek kijelzésére
- LED-ek a rendszerállapot kijelzéséhez (hálózati feszültség/üzem/üzemzavar/vízhiány)
- Lezárható főkapcsoló
Szabályozó
- Teljesen automatikus szabályozó állandó fordulatszámú szivattyúhoz az alapjel/mért érték összehasonlítása révén
- 4 – 20 mA érzékelőjel (huzalszakadás-felügyelettel) a szabályozási jellemzők mért értékéhez
- A szivattyú üzemmódja szabadon választható (kézi, ki, automata)
- Automatikus szivattyú-próbaüzem (szivattyú időnkénti beindítása):
- DIP-kapcsolóval aktiválható
- A szivattyú-próbaüzemek közötti idő hatóra
- Nullmennyiség-lekapcsolás nyomás és idő alapján
- H-0-A (kézi-nulla-automata) kapcsoló: A szivattyú üzemmódjának előválasztása és kézi üzem a kézi szabályozó üzemzavara esetén „Kézi” (hálózati vész-/próbaüzem, motorvédelemmel, automatikus visszaállással), „0” (szivattyú kikapcsolva – nem lehetséges bekapcsolás a vezérlésen keresztül) és „Auto” (a szivattyú automatikus üzemének engedélyezése a vezérlésen keresztül)
Felügyelet
- A jeladó huzalszakadás-felügyelete
- Fáziskiesés-felügyelet
- Motoráram-felügyelet frekvenciaváltó segítségével közvetlen indítású készülékeknél
- A szivattyú hálózati hozzávezetéseinek biztosítása közvetlen indítású készülékeknél vezetékvédő kapcsolókkal, csillag/háromszög indítású készülékeknél olvadóbiztosítékok és védőkapcsoló/motorvédő relék kombinációjával
- A rendszer maximális és minimális értékeinek felügyelete beállítható késleltetési időkkel és határokkal
- Vízhiány védelem érintkezőn keresztül pl. az úszókapcsolóhoz vagy a nyomáskapcsolóhoz
- Bemenet a szivattyú tekercsvédő érintkezője (WSK) vagy gyűjtő zavarjelzés érintkezője (SSM) számára csillag-háromszög indítású berendezéseknél
- Csőtörés-felügyelet
Interfészek
- Potenciálmentes érintkezők gyűjtő zavarjelzéshez (SSM)
- Külső BE-/KI-kapcsolás a rendszer automatikus üzemének inaktiválására szolgáló érintkezőn keresztül (a funkció DIP-kapcsolóval aktiválható)
Ajánlott tartozék (külön rendelendő)
- Opcionális készlet WMS vízhiány elleni védelemhez
- Hajlékony csatlakozóvezetékek vagy kompenzátorok
- Előtéttartály rendszerleválasztáshoz
- Membrános nyomástartó edény
Betartott szabványok
- Ivóvízrendszerekre vonatkozó műszaki szabályok, (TRWI) DIN 1988 (EN806)
- Membrános nyomástartó edény/membrános tágulási tartály, DIN 4807
- Erősáramú létesítményekben használható elektronikus berendezések, EN 50178
- Gépek villamos szerkezetei, EN 60204-1
- Háztartási és hasonló jellegű villamos készülékek. Biztonság, EN 60335-1
- Kisfeszültségű kapcsoló- és vezérlőberendezések, EN 60439-1/ 61439-1
- Elektromágneses összeférhetőség – Az ipari környezet zavartűrése, EN 61000-6-2
- A lakóhelyi, a kereskedelmi és a kisipari környezet zavartűrése, EN 61000-6-3
Üzemi adatok
-
Szállított közegWater
-
Szivattyúk száma1
-
közeghőmérséklet T3 °C
-
környezeti hőmérséklet T5 °C
-
Maximális üzemi nyomás PN16 bar
-
Hozzáfolyási nyomás10 bar
Motoradatok
-
Hálózati csatlakozás3~400 V, 50 Hz
-
Motor névleges teljesítménye P21,10 kW
-
Névleges áram IN2,50 A
-
Névleges fordulatszám n2900 f/perc
-
Szigetelési osztályF
-
Védelmi osztály motorIP55
-
Kapcsolókészülék védelmi osztályaIP54
Szerkezeti anyagok
-
SzivattyúházStainless steel
-
JárókerékStainless steel
-
TengelyStainless steel
-
TengelytömítésQ1BE3GG
-
Tömítés anyagaEPDM
-
Csövezés anyagaStainless steel
Telepítési méretek
-
Szívóoldali csőcsatlakozás DNsRp 1¼
-
Nyomóoldali csőcsatlakozás DNdR 1¼
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCO-1 Helix V 409/CE+
-
Nettó tömeg, kb. m57 kg
-
Cikkszám2536509
Jelleggörbék

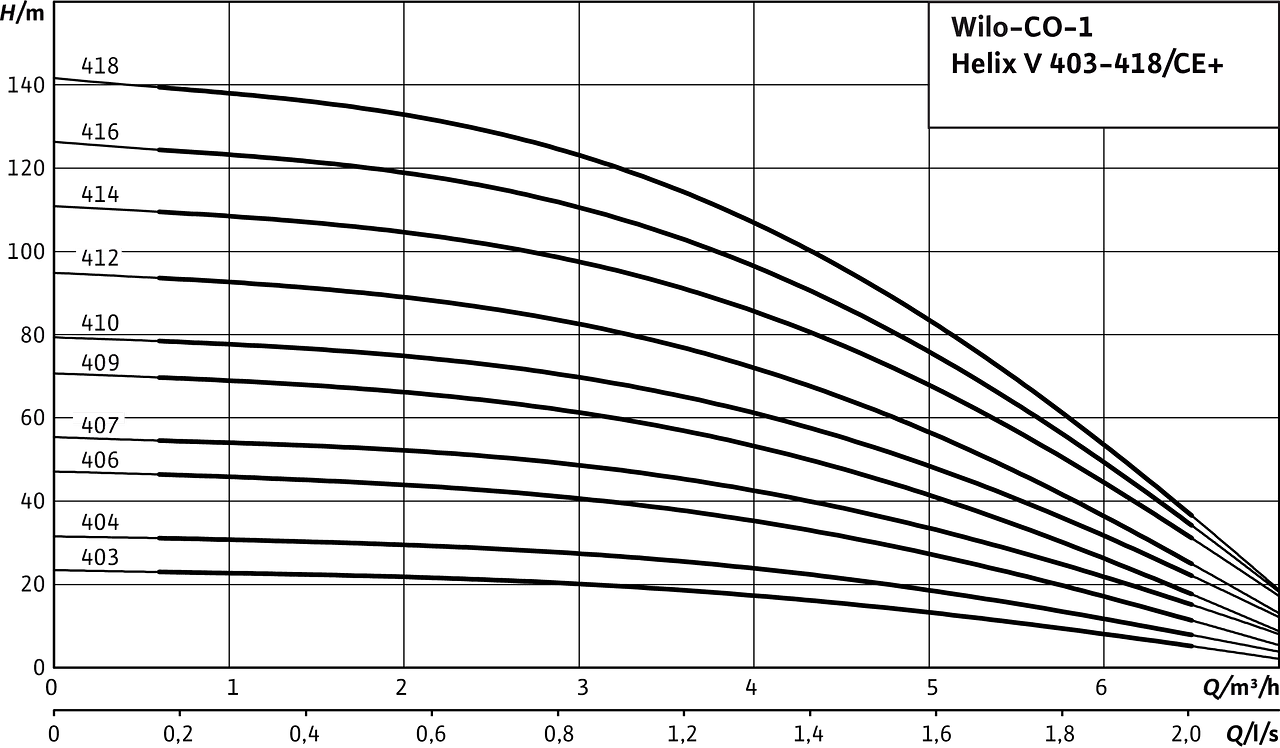

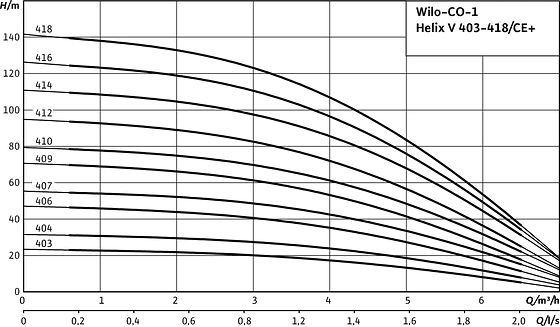

Economy CO-1 Helix V 403-418/CE+


Kapocskiosztás
Helix FIRST V


Rendelési információ
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCO-1 Helix V 409/CE+
-
EAN szám4048482252933
-
Cikkszám2536509
-
Bruttó tömeg, kb. m82,0 kg
-
Nettó tömeg, kb. m57 kg
-
Teljes hossz L600,0 mm
-
Magasság csomagolás nélkül H1000 mm
-
Színzöld/fekete/ezüst
-
Csomagolási tulajdonságSzállítási csomagolás
-
Csomagolás módjaEUR raklap
-
Darabszám rétegenként1
-
Szélesség csomagolás nélkül L300,0 mm
-
Minimális rendelési mennyiség1
-
Raklaponkénti darabszám1
-
Piaci elérhetőség2012-09-01
-
Date of introduction2012-09-01
