CronoBloc-BL 50/150-5,5/2
Adatlap
Hidraulikai adatok
-
Minimális hatásfokmutató (MEI)0.4
-
Max. üzemi nyomás p16 bar
-
Maximális üzemi nyomás PN16 bar
-
Min. közeghőmérséklet Tmin-20 °C
-
Max. közeghőmérséklet Tmax140 °C
-
Max. környezeti hőmérséklet Tmax40 °C
-
Note on dimensioning16 bar 120°C-ig, 13 bar 140°C-ig
Motoradatok
-
Hálózati csatlakozás3~400 V, 50 Hz
-
Feszültségtűrés±10 %
-
Motor névleges teljesítménye P25,50 kW
-
Névleges áram IN9,90 A
-
Névleges fordulatszám n2900 f/perc
-
Teljesítménytényező cos φ0.90
-
Motorhatásfok ηm 50 % ηM 50%86,7 Százalék
-
Motorhatásfok ηm 75 % ηM 75%88,9 Százalék
-
Motorhatásfok ηm 100 % ηM 100%89,2 Százalék
-
Motortekercs 3 kW-ig-
-
Motortekercs 4 kW-tól-
-
Szigetelési osztályF
-
Védelmi osztály motorIP55
-
Motorvédelem
Szerkezeti anyagok
-
Szivattyúház5.1301/EN-GJL-250, KTL-bevonatú
-
JárókerékCast iron
-
TengelyStainless steel
-
Csúszógyűrűs tömítésAQ1EGG
-
KözdarabCast iron
Telepítési méretek
-
Szívóoldali csőcsatlakozásDN 65
-
Nyomóoldali csőcsatlakozásDN 50
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCronoBloc-BL 50/150-5,5/2
-
EAN szám4048482222462
-
Cikkszám2121152
-
Nettó tömeg, kb. m94 kg
-
Bruttó tömeg, kb. m100,0 kg
-
Hosszméret csomagolással790 mm
-
Magassági méret csomagolással460 mm
-
Szélességi méret csomagolással400 mm
-
Csomagolási tulajdonságSzállítási csomagolás
-
Csomagolás módjaEgyutas raklap
-
Minimális rendelési mennyiség1
Kiírási szöveg
Egyfokozatú száraztengelyű centrifugálszivattyú blokk-kivitelben alapra szereléshez.
Rezgés- és zajszegény blokk-kivitel közdarabbal és mereven kapcsolt standard motorral (normmotor).
Kényszeröblítésű, forgásiránytól független harmonika csúszógyűrűs tömítéssel (37 kW/4-pólusú opcionális Back-Pull-Out-rendszerű kazettás csúszógyűrűs tömítéssel a csúszógyűrűs tömítés motor szétszerelése nélküli cseréjéhez) és üregképződés-csökkentő járókerékkel.
R 1/8 nyomásmérő-csatlakozású karimák. Szivattyúház és közdarab kataforézises bevonattal.
Sorozatkivitelben IE3-technológiájú motorokkal. A ≥ 5,5 kW teljesítményű motorral rendelkező szivattyúk sorozatkivitelben termisztorral vannak felszerelve motorvédelemként.
Üzemi adatok
-
Szállított közegWater
-
Maximális üzemi nyomás PN16 bar
-
Minimális hatásfokmutató (MEI)0.4
Motoradatok
-
Hálózati csatlakozás3~400 V, 50 Hz
-
Feszültségtűrés±10 %
-
Névleges teljesítmény P25500,0 W
-
Névleges fordulatszám n2900 f/perc
-
Névleges áram IN9,90 A
-
Teljesítménytényező cos φ0.90
-
Motorhatásfok ηm 50 % ηM 50%86,7
-
Motorhatásfok ηm 75 % ηM 75%88,9
-
Motorhatásfok ηm 100 % ηM 100%89,2
-
Szigetelési osztályF
-
Védelmi osztályIP55
Szerkezeti anyagok
-
Szivattyúház5.1301/EN-GJL-250, KTL-bevonatú
-
JárókerékCast iron
-
TengelyStainless steel
-
TengelytömítésAQ1EGG
-
KözdarabCast iron
Telepítési méretek
-
Szívóoldali csőcsatlakozásDN 65
-
Nyomóoldali csőcsatlakozásDN 50
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCronoBloc-BL 50/150-5,5/2
-
Nettó tömeg, kb. m94 kg
-
Cikkszám2121152

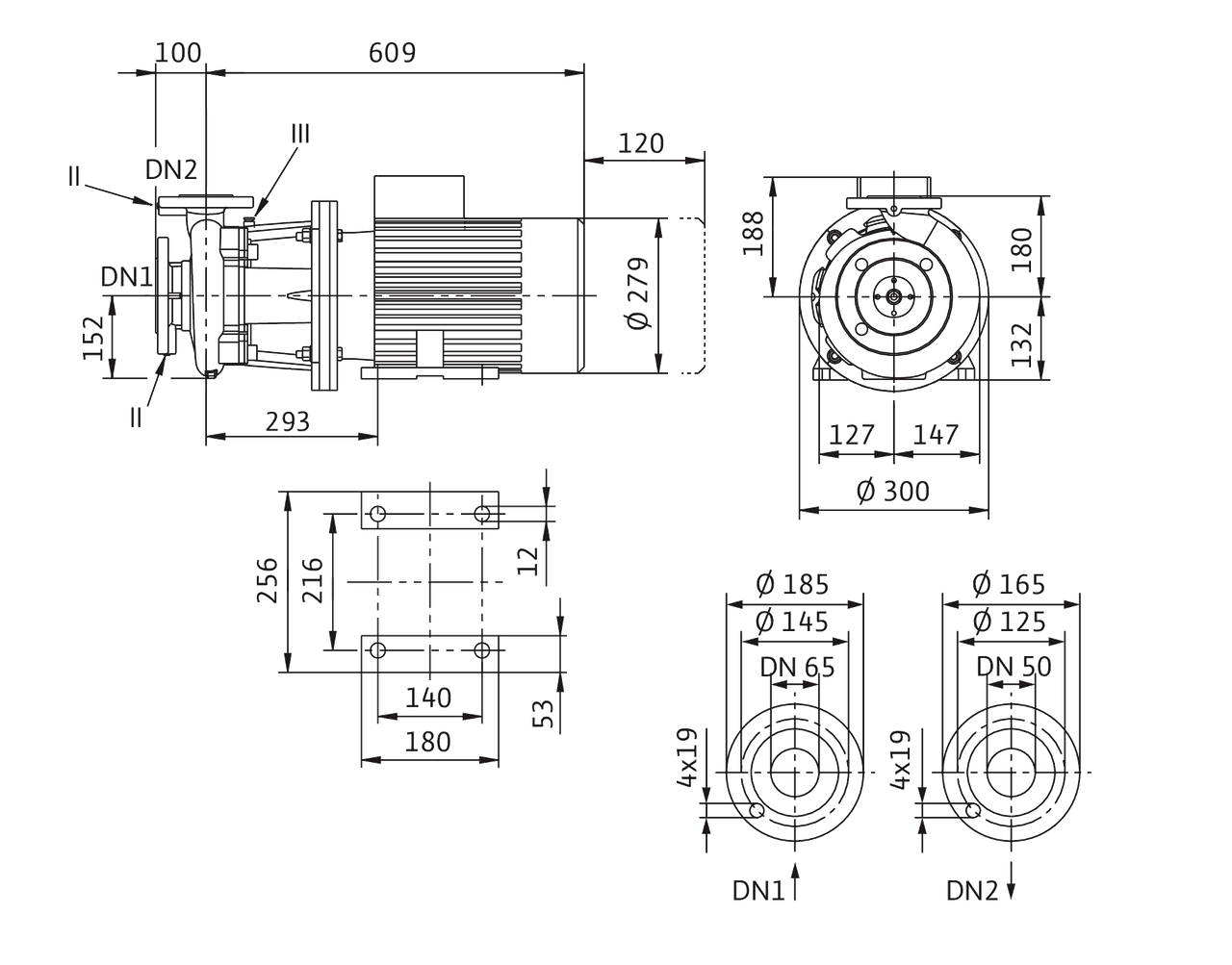

Méretek és méretrajzok
CronoBloc-BL 50/150-5,5/2

CronoBloc-BL 50/150-5,5/2

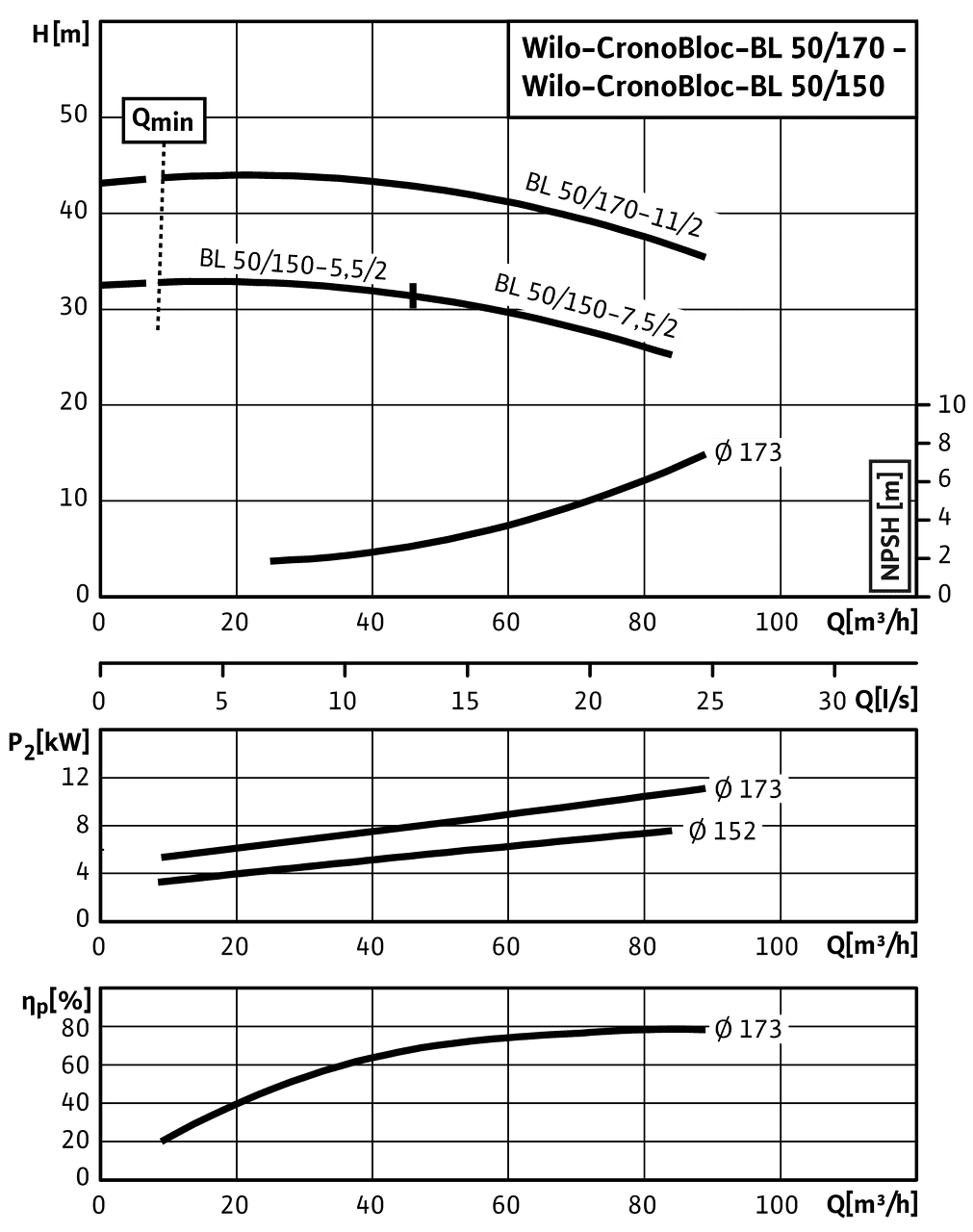

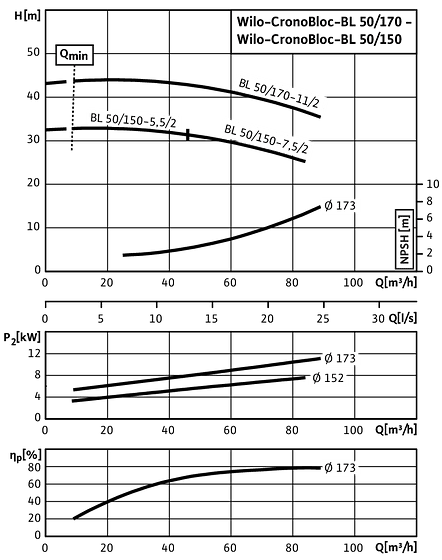

Jelleggörbék
CronoBloc-BL 50/150-5,5/2 - 50/170-11/2, 2-pole, 50 Hz


Kapocskiosztás
IPL

∆: a Delta-kapcsolás kapcsolási vázlata
Y: a Delta-kapcsolás kapcsolási vázlata
A motorvédő kapcsolót a megrendelőnek kell biztosítania. Forgásirány-ellenőrzés szükséges! A forgásirány megváltoztatásához két tetszőleges fázist fel kell cserélni.
P2 ≤ 3 kW | 3~400 V Y |
3~230 V ∆ | |
P2 ≥ 4 kW | 3~690 V Y |
3~400 V ∆ |
Ha a hidakat eltávolítjuk, be lehet kötni Y-∆ indításra.

Rendelési információ
Információk a megrendelés leadásáról
-
GyártmányWilo
-
TermékmegnevezésCronoBloc-BL 50/150-5,5/2
-
EAN szám4048482222462
-
Cikkszám2121152
-
Bruttó tömeg, kb. m100,0 kg
-
Nettó tömeg, kb. m94 kg
-
Teljes hossz L709,0 mm
-
Magasság csomagolás nélkül H351 mm
-
SzínZöld
-
Csomagolási tulajdonságSzállítási csomagolás
-
Csomagolás módjaEgyutas raklap
-
Darabszám rétegenként1
-
Szélesség csomagolás nélkül L325,0 mm
-
Minimális rendelési mennyiség1
-
Raklaponkénti darabszám1
-
Piaci elérhetőség2015-09-01
-
Date of introduction2015-09-01
