Economy MHIE 205 M1, M3 (1~220/230/240 V, EPDM)

Adatlap

Hidraulikai adatok
  • Hozzáfolyási nyomás
    6 bar
  • Maximális üzemi nyomás PN
    10 bar
  • Nyomócsonk
    Rp 1
  • Min. közeghőmérséklet T
    -15 °C
  • Max. közeghőmérséklet T
    110 °C
  • Min. környezeti hőmérséklet T
    -15 °C
  • Max. környezeti hőmérséklet T
    50 °C
Motoradatok
  • Hálózati csatlakozás
    1~230 V, 50/60 Hz
  • Feszültségtűrés
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Motor névleges teljesítménye P2
    1.10 kW
  • Névleges áram IN
    14.10 A
  • Névleges fordulatszám n
    3500 rpm
  • Bemenő áram P1 max P1 max
    1700.0 W
  • Bekapcsolási mód
    Lágyindítás (SS)
  • Min. fordulatszám nmin
    1375 rpm
  • Max. fordulatszám nmax
    3225 rpm
  • Szigetelési osztály
    F
  • Protection class motor
    IP54
Szerkezeti anyagok
  • Szivattyúház
    1.4301, X5CrNi18-10
  • Járókerék
    1.4301, X5CrNi18-10
  • Tengely
    1.4301, X5CrNi18-10
  • Csúszógyűrűs tömítés
    BQ1E3GG
  • Tömítés anyaga
    EPDM
Telepítési méretek
  • Szívóoldali csőcsatlakozás RPS
    Rp 1
  • Nyomóoldali csőcsatlakozás RPD
    Rp 1
Információk a megrendelés leadásáról
  • Nettó tömeg, kb. m
    17 kg
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Economy MHIE 205 M1, M3 (1~220/230/240 V, EPDM)
  • Cikkszám
    4073100

Kiírási szöveg

Többfokozatú, normál szívású, vízszintes nagynyomású centrifugálszivattyú blokk kivitelben vízszintes szívó- és függőleges nyomócsonkkal és beépített, léghűtéses frekvenciaváltóval. A beépített frekvenciaváltó fokozatmentes fordulatszám-szabályozást tesz lehetővé.

Szabályozási módok

  • 1. üzemmód: Manuális fordulatszám-szabályozás a potenciométeren keresztül
  • 2. üzemmód: Nyomásszabályozás a 4 – 20 mA vagy 0-10 V érzékelőjelen keresztül, alapjel-beállítás a potenciométeren vagy a 0 – 10 V vagy a 0 – 20 mA külső jelen keresztül.
  • 3. üzemmód: Fordulatszám-szabályozás a 0–20 mA vagy 0–10 V külső jeladón keresztül

Rövidzárlatnak ellenálló feszültségkimenet +24 V, 30 mA max. érintkezőterheléssel az elektronikus modulon található. A modulon feszültségmentes kimenetekkel rendelkezik a gyűjtő zavarjelzések számára, vörös és zöld LED a BE/KI-jeladó számára.

Ez a kompakt kivitelű szivattyú megszakítás nélküli motor-szivattyútengellyel és forgásiránytól független csúszógyűrűs tömítéssel rendelkezik.

A szivattyú alkalmas vízellátás és nyomásfokozás céljára, valamint ipari keringető rendszerekben, technológiai víz és hűtővíz körfolyamatokban történő használatra. Alkalmazható továbbá tűzoltórendszerekben, mosóberendezésekben, valamint öntözési célokra.

Speciális jellemzők/alkalmazási előnyök

  • Helytakarékos, kompakt blokk-kivitel
  • A közeggel érintkező valamennyi hidraulika-rész – pl. a fokozatkamrák, járókerekek, vezetőkerekek és a szivattyúház – nemesacélból készült
  • Ivóvíz engedély (ACS, KTW, WRAS) minden közeggel érintkező rész számára (EPDM kivitel)

Szállítási terjedelem

  • Többfokozatú nagynyomású centrifugálszivattyú, Wilo-Multivert MHIE
  • Beépítési és üzemeltetési utasítás

Méretezési javaslatok

  • Érzékelők választható opcióként kaphatók
Üzemi adatok
  • Szállított közeg
    Water
Termékadatok
  • Min. közeghőmérséklet T
    -15 °C
  • Max. közeghőmérséklet T
    110 °C
  • Max. környezeti hőmérséklet T
    50 °C
  • Maximális üzemi nyomás PN
    10 bar
  • Hozzáfolyási nyomás
    6 bar
Motoradatok
  • Elektromágneses összeférhetőség
    EN 61000-6-1, -2, -3, -4
  • Hálózati csatlakozás
    1~230 V, 50/60 Hz
  • Feszültségtűrés
    400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
  • Motor névleges teljesítménye P2
    1.10 kW
  • Névleges áram IN
    14.10 A
  • Min. fordulatszám nmin
    1375 rpm
  • Max. fordulatszám nmax
    3225 rpm
  • Szigetelési osztály
    F
  • Védelmi osztály
    IP54
Szerkezeti anyagok
  • Szivattyúház
    1.4301, X5CrNi18-10
  • Járókerék
    1.4301, X5CrNi18-10
  • Tengely
    1.4301, X5CrNi18-10
  • Tengelytömítés
    BQ1E3GG
  • Tömítés anyaga
    EPDM
Telepítési méretek
  • Szívóoldali csőcsatlakozás RPS
    Rp 1
  • Nyomóoldali csőcsatlakozás RPD
    Rp 1
Információk a megrendelés leadásáról
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Economy MHIE 205 M1, M3 (1~220/230/240 V, EPDM)
  • Nettó tömeg, kb. m
    17 kg
  • Cikkszám
    4073100

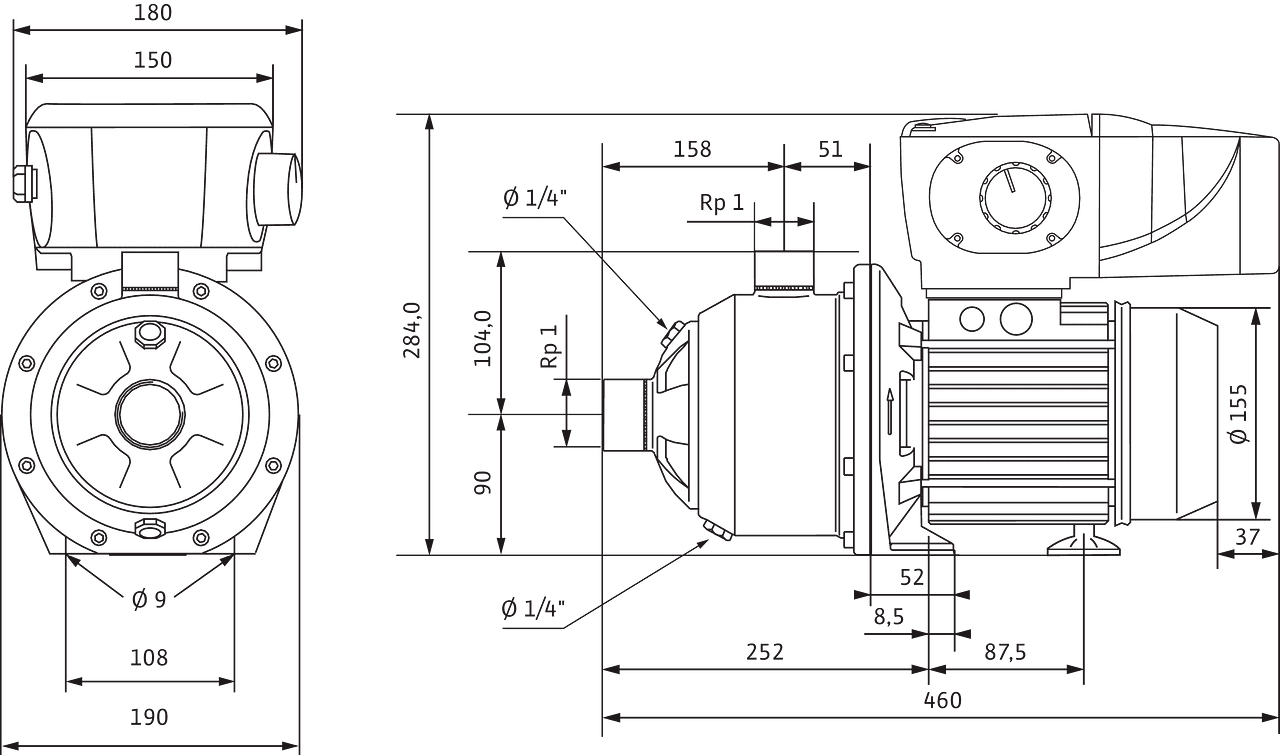

Méretek és méretrajzok

Economy MHIE

Economy MHIE
Economy MHIE

Jelleggörbék

Economy MHIE 205-2G

Economy MHIE 205-2G

Jelleggörbék az ISO 9906: 2012 3B szerint

Economy MHIE 205-2G

Kapocskiosztás

MHIE, MVIE, MHIE, MVIE 1~230 V

MHIE, MVIE, MHIE, MVIE 1~230 V
MHIE, MVIE, MHIE, MVIE 1~230 V

Rendelési információ

Information for order placements
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Economy MHIE 205 M1, M3 (1~220/230/240 V, EPDM)
  • EAN szám
    4016322636748
  • Cikkszám
    4073100
  • Bruttó tömeg, kb. m
    18.2 kg
  • Nettó tömeg, kb. m
    17 kg
  • Teljes hossz L
    460.0 mm
  • Magasság csomagolás nélkül H
    284 mm
  • Szín
    zöld/fekete/ezüst
  • Csomagolási tulajdonság
    Szállítási csomagolás
  • Csomagolás módja
    Egyutas raklap
  • Darabszám rétegenként
    1
  • Szélesség csomagolás nélkül L
    190.0 mm
  • Minimális rendelési mennyiség
    1
  • Raklaponkénti darabszám
    1
