Star-Z 20/7-3

Adatlap

Hidraulikai adatok
  • Maximális üzemi nyomás PN
    10 bar
  • Max. szállítómagasság H Qmin
    6.0
  • Max. térfogatáram Qmax
    6.0
  • Min. közeghőmérséklet Tmin
    2 °C
  • Max. közeghőmérséklet Tmax
    65 °C
  • Min. környezeti hőmérséklet Tmin
    0 °C
  • Max. környezeti hőmérséklet Tmax
    40 °C
  • Max. megengedett összkeménység használati melegvíz cirkulációs rendszerekben
    3.21 mmol/l (18°dH)
Motoradatok
  • Hálózati csatlakozás
    1~230 V, 50 Hz
  • Névleges teljesítmény P2
    57,0 W
  • Névleges áram IN
    0,58 A
  • Max. fordulatszám nmax
    2700 f/perc
  • Teljesítményfelvétel P1 max
    147,0 W
  • Zavarkibocsátás
    EN 61000-6-3
  • Zavartűrés
    EN 61000-6-2
  • Védelmi osztály motor
    IP44
  • Szigetelési osztály
    F
  • Kábelcsavarzat
    1 x PG11
  • Motorvédelem
    nem szükséges (blokkolási áramot álló)
Szerkezeti anyagok
  • Szivattyúház
    Bronze
  • Járókerék
    PPE-GF30
  • Tengely
    Oxidkerámia
  • Anyagraktár
    Műszén, műgyantával impregnált
Telepítési méretek
  • Szívóoldali csőcsatlakozás
    G 1¼
  • Nyomóoldali csőcsatlakozás
    G 1¼
  • Beépítési hossz l0
    150 mm
Információk a megrendelés leadásáról
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Star-Z 20/7-3
  • EAN szám
    4016322698067
  • Cikkszám
    4081203
  • Nettó tömeg, kb. m
    3 kg
  • Bruttó tömeg, kb. m
    2,9 kg
  • Hosszméret csomagolással
    147 mm
  • Magassági méret csomagolással
    100 mm
  • Szélességi méret csomagolással
    187 mm
  • Csomagolási tulajdonság
    Kereskedelmi csomagolás
  • Csomagolás módja
    Karton
  • Minimális rendelési mennyiség
    1

Kiírási szöveg

Ez a keringető szivattyú csak ivóvízhez használható.

Használati melegvíz cirkulációs szivattyú, nedvestengelyű szivattyú kézi, háromfokozatú fordulatszám-kapcsolással csőbe történő beszereléshez.

Blokkolási áramot álló motor. Vörösöntvény szivattyúház, üvegszálerősítésű műanyag járókerék, kerámiatengely műgyantával impregnált műszén siklócsapágyakkal.

Üzemi adatok
  • Szállított közeg
    Water
  • közeghőmérséklet T
    2 °C
  • környezeti hőmérséklet T
    0 °C
  • Maximális üzemi nyomás PN
    10 bar
  • Max. megengedett összkeménység használati melegvíz cirkulációs rendszerekben
    3.21 mmol/l (18°dH)
Motoradatok
  • Zavarkibocsátás
    EN 61000-6-3
  • Zavartűrés
    EN 61000-6-2
  • Hálózati csatlakozás
    1~230 V, 50 Hz
  • Teljesítményfelvétel P1 max
    147,0 W
  • Max. fordulatszám nmax
    2700 f/perc
  • Névleges áram IN
    0,58 A
  • Védelmi osztály motor
    IP44
  • Kábelcsavarzat
    1 x PG11
Szerkezeti anyagok
  • Szivattyúház
    Bronze
  • Járókerék
    PPE-GF30
  • Tengely
    Oxidkerámia
  • Anyagraktár
    Műszén, műgyantával impregnált
Telepítési méretek
  • Szívóoldali csőcsatlakozás
    G 1¼
  • Nyomóoldali csőcsatlakozás
    G 1¼
  • Beépítési hossz l0
    150 mm
Információk a megrendelés leadásáról
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Star-Z 20/7-3
  • Nettó tömeg, kb. m
    3 kg
  • Cikkszám
    4081203

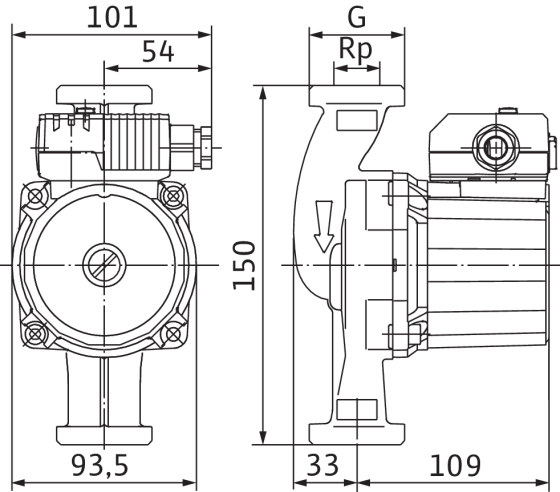

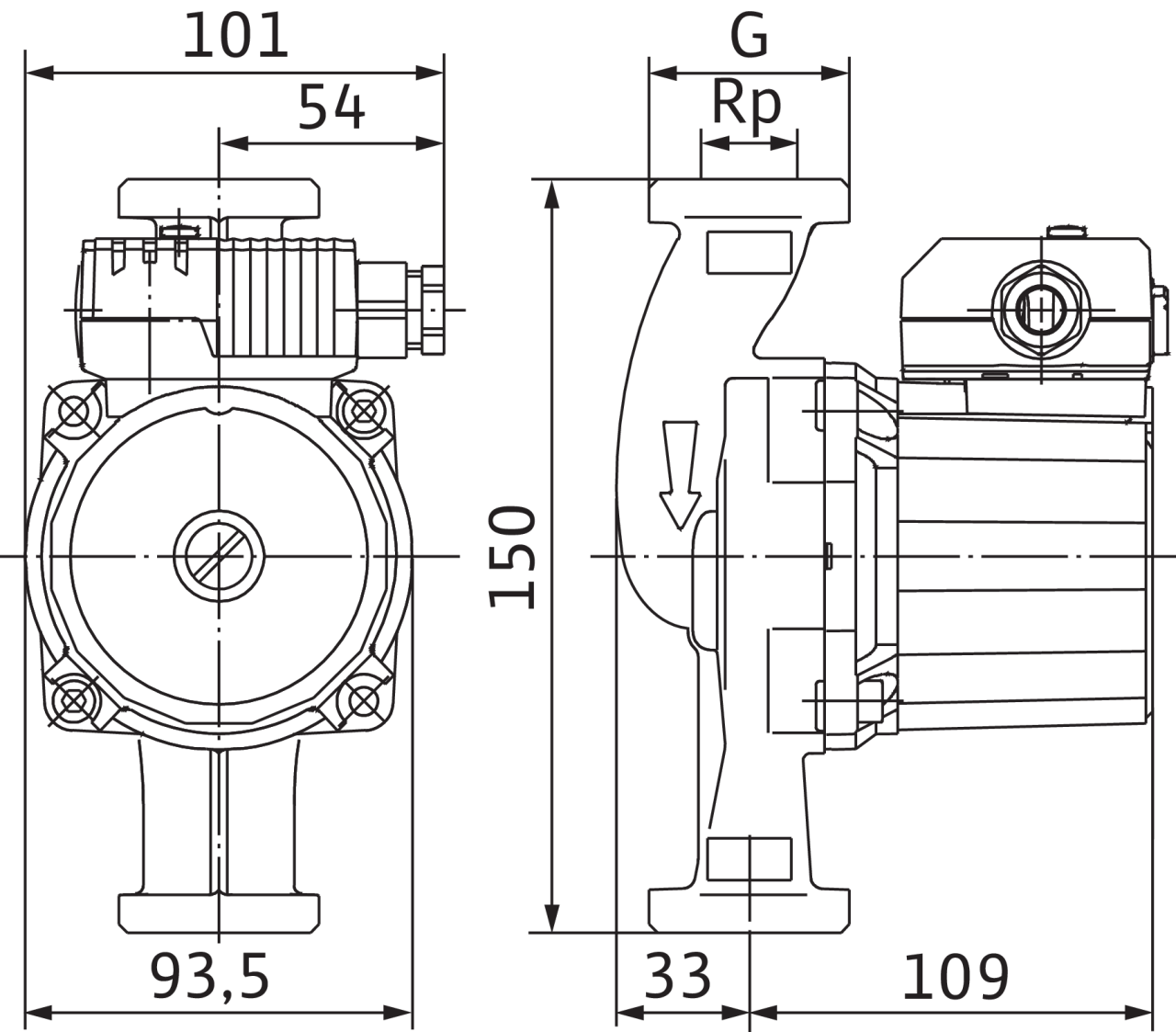

Méretek és méretrajzok

Star Z

Star Z
Star Z

Jelleggörbék

Star-Z 20/7, Single-phase current

Star-Z 20/7, Single-phase current
Star-Z 20/7, Single-phase current

Kapocskiosztás

Star-E

Star-E

Blokkolási áramot álló motor

Egyfázisú motor (EM) 2‐pólusú – 1~230 V, 50 Hz

Beépített kondenzátorral

Star-E

Rendelési információ

Információk a megrendelés leadásáról
  • Gyártmány
    Wilo
  • Termékmegnevezés
    Star-Z 20/7-3
  • EAN szám
    4016322698067
  • Cikkszám
    4081203
  • Bruttó tömeg, kb. m
    2,9 kg
  • Nettó tömeg, kb. m
    3 kg
  • Teljes hossz L
    146,0 mm
  • Magasság csomagolás nélkül H
    94 mm
  • Szín
    Zöld
  • Csomagolási tulajdonság
    Kereskedelmi csomagolás
  • Csomagolás módja
    Karton
  • Darabszám rétegenként
    32
  • Szélesség csomagolás nélkül L
    154,0 mm
  • Minimális rendelési mennyiség
    1
  • Raklaponkénti darabszám
    256
  • Piaci elérhetőség
    2010-01-01
  • Date of introduction
    2010-01-01
