Wilo-Drain TP 80/TP 100

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Saját hűtésű motor nedves és száraz telepítésre
  • Korrózióálló nemesacél motorház a következő anyagból: 1.4404
  • Szabadalmaztatott dugulásmentes hidraulika
  • Hossz mentén víztömör kábelbevezetés
  • Kis tömeg

Kivitel

Merülőmotoros szennyvízszivattyú tartós üzemre, állandó és hordozható nedvesaknás telepítéshez, valamint állandó száraz telepítéshez.

Alkalmazás

Az alábbiak szállítása:

  • Fekáliatartalmú szennyvíz
  • előtisztított, fekáliát és hosszúszálas alkotórészeket nem tartalmazó szennyvíz
  • Technológiai víz
  • Szennyezettvíz

Felszereltség/funkció

  • Termikus motorfelügyelet
  • Tömítettség-felügyelet a motorban
  • ATEX-engedély
  • Köpenyhűtés

Szállítási terjedelem

  • Csatlakoztatásra kész szivattyú 10 m-es csatlakozókábellel (szabad kábelvéggel)
  • Beépítési és üzemeltetési utasítás

A típusjel magyarázata

pl.

Wilo-Drain TP 80E160/17

TP

Merülőmotoros szivattyú

80

Névleges átmérő [mm]

E

Egycsatornás járókerék

160

A járókerék névleges átmérője [mm]

17

Teljesítmény P2 [kW] (=érték/10 = 1,7 kW)

Műszaki adatok

  • Hálózati csatlakozás: 3~400 V, 50 Hz
  • Víz alatti és víz feletti üzemmód: S1
  • Védelmi osztály: IP68
  • Szigetelési osztály: F
  • Max. közeghőmérséklet: 3 – 40 °C
  • A szabadon áthaladó golyó mérete: 80, ill. 95 mm
  • Max. merülési mélység: 20 m

Szerkezeti anyagok

  • Szivattyúház: PUR
  • Járókerék: PUR
  • Tengely: 1.4404 nemesacél
  • Szivattyú oldali csúszógyűrűs tömítés: SiC/SiC
  • Motoroldali csúszógyűrűs tömítés: C/Cr
  • Statikus tömítés: NBR
  • Motorház: 1.4404 nemesacél

Megnevezés/kivitel

Merülőmotoros szennyvízszivattyú elárasztható blokkgépként állandó nedvesaknás és száraz telepítéshez valamint hordozható nedvesaknás telepítéshez.

Hidraulika

A nyomóoldali kifolyás DN 80, ill. DN 100 vízszintes karimás kötésként van kivitelezve. Járókerékként egycsatornás járókerekek kerülnek alkalmazásra.

Motor

A felületi hűtésű motorok sorozatkivitelben dugulásmentes köpenyhűtéssel vannak felszerelve. Ezen keresztül a hőt közvetlenül a szállított közegnek adják le. Ennek köszönhetően ezeket a gépcsoportokat víz alatti és víz feletti, tartós és szakaszos üzemben lehet működtetni.

Továbbá a motor tömítettség-felügyelettel és termikus motorfelügyelettel van ellátva. A motor védelmére egy tömítőkamra szolgál a közeg behatolásának megakadályozása érdekében. Az alkalmazott töltőközeg potenciálisan biológiailag lebomlik, és nem jelent veszélyt a környezet számára.

A kábelbevezetés hossz mentén víztömör, a szabványos kábelhossz 10 m.

Tömítés

A közeg- és szivattyú oldali tömítést két, a forgásiránytól független csúszógyűrűs tömítés biztosítja.

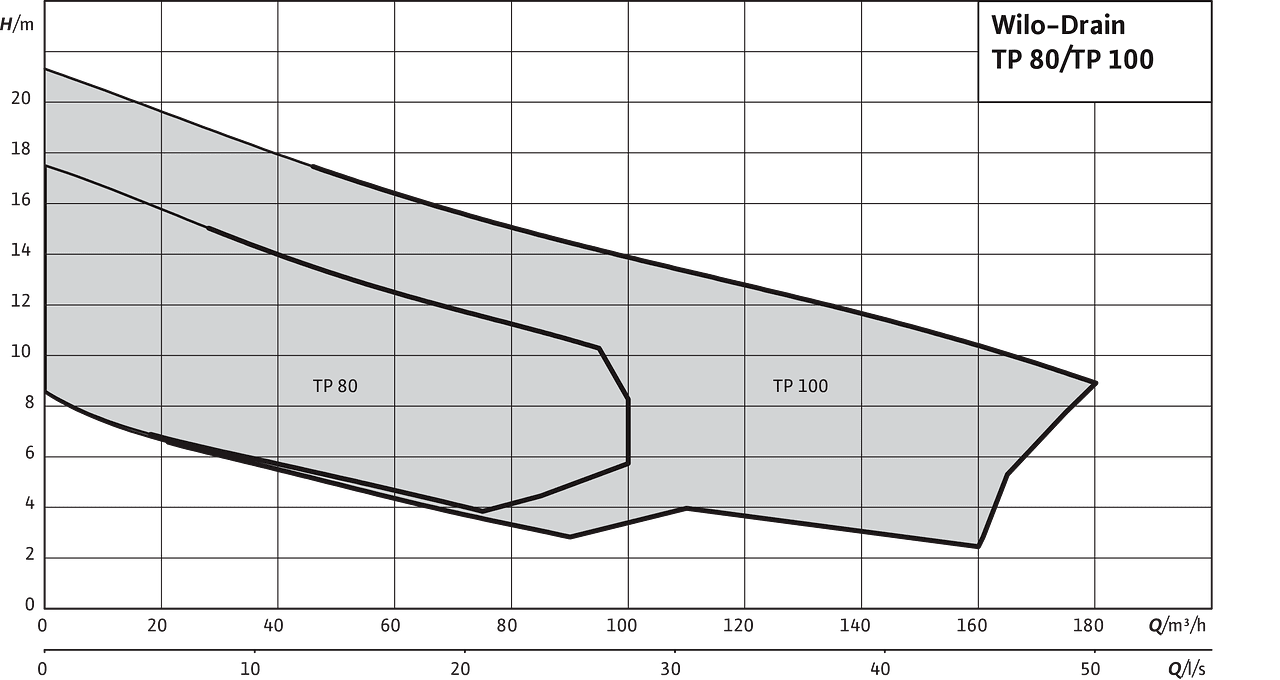

Teljes jellegmező

Wilo-Drain TP 80/100
