Wilo-DrainLift SANI-L
Sorozat leírás


Speciális jellemzők/alkalmazási előnyök
- Egyszerű telepítés és szállítás a kompakt kivitelnek és a kis súlynak köszönhetően
- Nagyfokú üzembiztonság az ikerszivattyús telepnek, a nagy hasznos térfogatnak, a termikus motorvédelemnek és az elektromos hálózattól független riasztásnak köszönhetően
- A technikai műanyagokból és nemesacélból készült korróziómentes kialakítás nagyfokú megbízhatóságot nyújt
- Szabadon választható csatlakozók a maximális telepítési rugalmasságért
- Univerzálisan alkalmazható a többféle változatnak, a szabadon áthaladó golyó kétféle méretének (44/65 mm), a tartós és szakaszos üzemmódnak, valamint az agresszív közegekhez készült kivitelnek köszönhetően
- Egyszerű karbantartás és tisztítás a visszafolyásgátlóban lévő átlátszó tartályfedélnek és tisztítónyílásnak köszönhetően
A kompakt ikerszivattyús átemelő telep társasházak és komplett beruházások számára.
A Wilo-DrainLift SANI-L kompakt dupla fekália-átemelő telep a nagy szivattyúteljesítménynek és a választható motor üzemmódoknak (tartós üzem ill. szakaszos üzem) köszönhetően ideális megoldás a társasházakban és az ellenőrizetlen szennyvízelvételű kereskedelmi létesítményekben való alkalmazáshoz. A szabadon áthaladó golyó mérete lehet 44 mm vagy 65 mm, ill. a szabadon választható hozzáfolyásoknak és a különlegesen agresszív közegekhez használt opcionális kivitelnek köszönhetően rugalmasan alkalmazható és egyszerűen telepíthető. A felhasználóbarát kivitel a karbantartást különösen egyszerűvé teszi.
Kivitel
Kompakt, csatlakoztatásra kész és teljesen elárasztható ikerszivattyús átemelő telep fekáliatartalmú szennyvíz szállításához.
Alkalmazás
Fekáliatartalmú szennyvíz szállítása:
- Ha a szennyvíz nem vezethető be természetes eséssel a szennyvízcsatornába.
- Dugulásgátló vízelvezetés, ha a lefolyóhely a visszatorlasztási szint alatt van.
Felszereltség/funkció
- Kapcsolókészülék hálózattól független riasztással és gyűjtő zavarjelzéssel
- Csatlakoztatásra kész
- Tartály ellenőrzőnyílással és átlátszó fedéllel
- Analóg szintmérés (4 ... 20 mA)
- Visszafolyásgátló ellenőrzőnyílással
- Termikus motorfelügyelet bimetál érzékelővel
Szállítási terjedelem
- Átemelő telep kapcsolókészülékkel és csatlakozókábel dugasszal
- Karimás csőcsatlakozás DN 80/100
- Nyomócsonk csatlakozás DN 100 mandzsetta
- Légtelenítő csatlakozás 75 mm mandzsetta
- Leürítési csatlakozás DN 50 mandzsetta
- Hozzáfolyási készlet körkivágóval 124 mm és tömítéssel DN 100
- Rögzítőanyag
- Zajszigetelő szőnyeg
- 9 V-os akku
- Üzemelési és karbantartási kézikönyv
A típusjel magyarázata
Példa: DrainLift SANI-L.17T/4C | ||
DrainLift | Termékcsalád | |
SANI | Szennyvíz-átemelő telep | |
L | Kivitelezési méret | |
17 | Max. szállítómagasság | |
T | Hálózati csatlakozás:
| |
4 | Motor és kapcsolókészülék kivitel:
| |
C | Kivitel agresszív közegekhez |
Műszaki adatok
- Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
- Üzemmód: S3 10%/S1
- Szállított közeg hőmérséklete: 3 ... 40 °C, max. 65 °C 5 percig
- Max. környezeti hőmérséklet: 40 °C
- Tartálytérfogat: 122 l
- Hasznos térfogat a hozzáfolyási magassághoz viszonyítva*: 60 l (180 mm*)/76 l (250 mm*)/91 l (315 mm*)
- Nyomócsonk-csatlakozás: DN 80
- Beömlőcsonk: DN 100/150
- Légtelenítő csatlakozás: 75 mm
- Kapcsolókészülék védelmi osztálya: IP54
- Átemelő telep védelmi osztálya: IP68 (2 mWs/7 d)
Szerkezeti anyagok
- Motorház: 1.4404
- Hidraulika: PP-GF30
- Járókerék: PP-GF30 vagy 1.4408
- Tartály: PE
- Visszafolyásgátló: PPS
Megnevezés/kivitel
Gáz- és víztömör gyűjtőtartály ferdén beömlő gyűjtőtérrel és átlátszó fedelű ellenőrzőnyílással. A hozzáfolyások szabadon választhatók, a szintmérés 4…20 mA analóg kimeneti jellel történik. Nyomócsonk csatlakozás felszerelt visszafolyásgátlóval és ellenőrzőnyílással.
Meghajtás termikus motorfelügyelettel szerelt felületi vagy saját hűtésű motorral.
Előre felszerelt kapcsolókészülék az automata üzemhez:
Wilo-Control MS-L
- Gyűjtő zavarjelzés potenciálmentes érintkezővel
- Beépített és hálózattól független riasztás
- Beállítható utánfutási idő
- 1,5 m csatlakozókábel felszerelt dugasszal
Wilo-Control EC-L
- Kezelés kijelzővel és szimbólumalapú, alfanumerikus menüvel
- Gyűjtő zavarjelzés potenciálmentes érintkezővel
- Egyedi zavarjelzés potenciálmentes érintkezővel
- ModBus-interfész
- Beépített és hálózattól független riasztás
- Beállítható utánfutási idő
- 1,5 m csatlakozókábel felszerelt dugasszal
Teljes jellegmező
Wilo-DrainLift SANI-L


Letöltések

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL
Cikkszám | 6088777 |
Kiadás | 2020-06 |
Verziószám | 01 |
Oldalformátum | 209.9 x 297.0 mm |
Oldalszám | 40 |
PDF (3 MB)
Letöltés

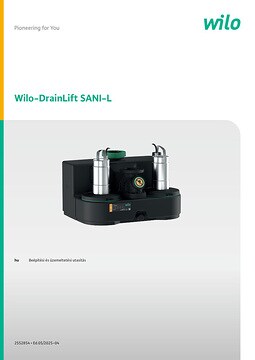

Wilo-DrainLift SANI-L
