Wilo-DrainLift SANI-M

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • A lehető legegyszerűbb telepítés és szállítás a kompakt kivitelnek és a kis súlynak köszönhetően
  • Üzembiztos a nagy hasznos térfogatnak, a termikus motorvédelemnek és az elektromos hálózattól független riasztásnak köszönhetően
  • A technikai műanyagokból és nemesacélból készült korróziómentes kialakítás nagyfokú megbízhatóságot nyújt
  • Szabadon választható csatlakozók a maximális telepítési rugalmasságért
  • Univerzálisan alkalmazható a többféle változatnak, a szabadon áthaladó golyó kétféle méretének (44/65 mm), a tartós és szakaszos üzemmódnak, valamint az agresszív közegekhez készült kivitelnek köszönhetően
  • Egyszerű karbantartás és tisztítás a visszafolyásgátlóban lévő átlátszó tartályfedélnek és tisztítónyílásnak köszönhetően
  • Opcionális Wilo-SmartHome-csatlakozás a közvetlenül a mobiltelefonra érkező értesítésekhez

A nagy egyes-szivattyú átemelő telep családi vagy ikerházakhoz.

A Wilo-DrainLift SANI-M egyedülálló fekália-átemelő telep a nagy szivattyúteljesítménynek és a választható motor üzemmódoknak (tartós üzem ill. szakaszos üzem) köszönhetően ideális megoldás az ellenőrizetlen szennyvízelvételű családi- vagy ikerházakban való alkalmazáshoz. A szabadon áthaladó golyó mérete lehet 44 mm vagy 65 mm, ill. a szabadon választható hozzáfolyásoknak és a különlegesen agresszív közegekhez használt opcionális kivitelnek köszönhetően rugalmasan alkalmazható és egyszerűen telepíthető. A felhasználóbarát kivitel a karbantartást különösen egyszerűvé teszi. Opcionális rádiós jeladóval van felszerelve, így zavar esetén push üzenetet tud küldeni az okostelefonra.

Kivitel

Csatlakoztatásra kész és teljesen elárasztható egyes-szivattyús átemelő telep fekáliatartalmú szennyvíz szállításához.

Alkalmazás

Fekáliatartalmú szennyvíz szállítása:

  • Ha a szennyvíz nem vezethető be természetes eséssel a szennyvízcsatornába.
  • Dugulásgátló vízelvezetés, ha a lefolyóhely a visszatorlasztási szint alatt van.

Felszereltség/funkció

  • Kapcsolókészülék hálózattól független riasztással és gyűjtő zavarjelzéssel
  • Csatlakoztatásra kész
  • Tartály ellenőrzőnyílással és átlátszó fedéllel
  • Analóg szintmérés (4 ... 20 mA)
  • Visszafolyásgátló ellenőrzőnyílással
  • Termikus motorfelügyelet bimetál érzékelővel

Szállítási terjedelem

  • Átemelő telep kapcsolókészülékkel és csatlakozókábel dugasszal
  • Karimás csőcsatlakozás DN 80/100
  • Nyomócsonk csatlakozás DN 100 mandzsetta
  • Légtelenítő csatlakozás 75 mm mandzsetta
  • Leürítési csatlakozás DN 50 mandzsetta
  • Hozzáfolyási készlet körkivágóval 124 mm és tömítéssel DN 100
  • Rögzítőanyag
  • Zajszigetelő szőnyeg
  • 9 V-os akku
  • Üzemelési és karbantartási kézikönyv

A típusjel magyarázata

Példa: DrainLift SANI-M.13M/4C



DrainLift

Termékcsalád



SANI

Szennyvíz-átemelő telep



M

Kivitelezési méret



13

Max. szállítómagasság



M

Hálózati csatlakozás:

  • M = 1~
  • T = 3~


4

Motor és kapcsolókészülék kivitel:

  • 1 = üzemmód: S3, kapcsolókészülék: Control MS-L
  • 2 = üzemmód: S1, kapcsolókészülék: Control MS-L
  • 3 = üzemmód: S3, kapcsolókészülék: Control EC-L
  • 4 = üzemmód: S1, kapcsolókészülék: Control EC-L


C

Kivitel agresszív közegekhez



Műszaki adatok

  • Hálózati csatlakozás: 1~230 V, 50 Hz vagy 3~400 V, 50 Hz
  • Üzemmód: S3 10%/S1
  • Szállított közeg hőmérséklete: 3 ... 40 °C, max. 65 °C 5 percig
  • Max. környezeti hőmérséklet: 40 °C
  • Tartálytérfogat: 99 l
  • Hasznos térfogat a hozzáfolyási magassághoz viszonyítva*: 50 l (180 mm*)/63 l (250 mm*)/74 l (315 mm*)
  • Nyomócsonk-csatlakozás: DN 80
  • Beömlőcsonk: DN 100/150
  • Légtelenítő csatlakozás: 75 mm
  • Kapcsolókészülék védelmi osztálya: IP54
  • Átemelő telep védelmi osztálya: IP68 (2 mWs/7 d)

Szerkezeti anyagok

  • Motorház: 1.4404
  • Hidraulika: PP-GF30
  • Járókerék: PP-GF30 vagy 1.4408
  • Tartály: PE
  • Visszafolyásgátló: PPS

Megnevezés/kivitel

Gáz- és víztömör gyűjtőtartály ferdén beömlő gyűjtőtérrel és átlátszó fedelű ellenőrzőnyílással. A hozzáfolyások szabadon választhatók, a szintmérés 4…20 mA analóg kimeneti jellel történik. Nyomócsonk csatlakozás felszerelt visszafolyásgátlóval és ellenőrzőnyílással.

Meghajtás termikus motorfelügyelettel szerelt felületi vagy saját hűtésű motorral.

Előre felszerelt kapcsolókészülék az automata üzemhez:

Wilo-Control MS-L

  • Gyűjtő zavarjelzés potenciálmentes érintkezővel
  • Beépített és hálózattól független riasztás
  • Beállítható utánfutási idő
  • 1,5 m csatlakozókábel felszerelt dugasszal

Wilo-Control EC-L

  • Kezelés kijelzővel és szimbólumalapú, alfanumerikus menüvel
  • Gyűjtő zavarjelzés potenciálmentes érintkezővel
  • Egyedi zavarjelzés potenciálmentes érintkezővel
  • ModBus-interfész
  • Beépített és hálózattól független riasztás
  • Beállítható utánfutási idő
  • 1,5 m csatlakozókábel felszerelt dugasszal

Teljes jellegmező

Wilo-DrainLift SANI-M

Letöltések

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Cikkszám 6088777
Kiadás 2020-06
Verziószám 01
Oldalformátum 209.9 x 297.0 mm
Oldalszám 40

PDF (3 MB)

Letöltés

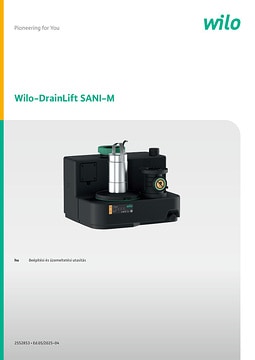

Wilo-DrainLift SANI-M
