Wilo-EMU FA...WR

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Célzottan oldja a lerakódásokat a homokfogóban mechanikus keverőszerkezet révén
  • Folyamatbiztos az abrazit és nemesacél szerkezeti anyagok használatának köszönhetően
  • Csekély rezgés és hosszú élettartam a keverőszerkezet járókerékhez történő közvetlen rögzítése révén
  • Ellenálló a hidraulika Ceram-bevonatú belső felületei révén, ami további védelmet nyújt kopás ellen

Kivitel

Merülőmotoros szennyvízszivattyú mechanikus keverőszerkezettel tartós üzemre állandó nedvesaknás telepítéshez.

Alkalmazás

Erősen koptató hatású és fekáliatartalmú hosszúszálas alkotórészek nélküli szennyvíz szállítása

Felszereltség/funkció

  • Nehéz, robusztus kivitel szürkeöntvényből
  • Saját hűtésű motorok 1- vagy 2-kamrás rendszerrel
  • Egyszerű telepítés a függesztőszerkezetnek vagy a szivattyú talpnak köszönhetően
  • Mechanikus keverőszerkezet közvetlenül a járókerékre erősítve
  • Keverőfej keményöntésű abrazit szerkezeti anyagból

Szállítási terjedelem

  • Merülőmotoros szennyvízszivattyú mechanikus keverőberendezéssel
  • 17-es motorméretig 10 m-es léptékben megadott kábelhosszúság rendelhető, 20-as motorméret felett az ügyfél kívánsága szerint
  • Választható opciók az ügyfél kívánságának megfelelően
  • Üzemelési és karbantartási kézikönyv

A típusjel magyarázata

Példa:

Wilo-EMU FA 08.52WR + T 17-6/16HEx

Hidraulika:

FA 08.52WR

FA

Merülőmotoros szennyvízszivattyú

08

x10 = nyomócsonk csatlakozás névleges átmérője, pl. DN 80

52

Teljesítményindex

W

Szabad örvénykerék

R

Mechanikus keverőberendezéssel

motor:

T 17-6/16HEx

T

Motortípus:

T = felületi hűtésű motor hűtőrendszer nélkül

FK, FKT, HC = saját hűtésű motor aktív hűtőrendszerrel

17

Kivitelezési méret

6

Pólusszám

16

x10 = készlet hossza mm-ben

H

Tömítés kivitele:

H = tengelytömítő gyűrű/csúszógyűrűs tömítés

G = két különálló csúszógyűrűs tömítés

K = blokktömítőkazetta két csúszógyűrűs tömítéssel

Ex

Ex-engedéllyel

Műszaki adatok

  • Hálózati csatlakozás: 3~400 V, 50 Hz
  • Víz alatti üzemmód: S1
  • Víz feletti üzemmód saját hűtésű motorral: S1
  • Védelmi osztály: IP68
  • Max. közeghőmérséklet: 3 – 40 °C, magasabb hőmérsékletek ajánlatkérésre
  • Golyóáthaladás: 23 - 58 mm.
  • Tartóskenésű gördülőcsapágyak
  • Max. merülési mélység: 20 m

Szerkezeti anyagok

  • Ház részei: EN-GJL
  • Járókerék: EN-GJL, ill. EN-GJS
  • Statikus tömítések: NBR
  • Tömítés szivattyúoldalon: SiC/SiC
  • Tömítés motoroldalon: NBR vagy SiC/SiC
  • Tengely: nemesacél 1.4021
  • Keverőberendezés: Abrazit

Megnevezés/kivitel

Merülőmotoros szennyvízszivattyú mechanikus keverőszerkezettel elárasztható blokkgépként állandó és hordozható nedvesaknás telepítéshez.

Hidraulika

A nyomóoldali kifolyás vízszintes karimás kötésként van kivitelezve. A maximálisan lehetséges szárazanyag-tartalom a hidraulika és a járókerék típusától függően max. 8 % lehet.

Járókerékként kizárólag szabad örvénykerekek kerülnek alkalmazásra. Ezekre a motortengely axiális folytatásaként egy mechanikus keverőszerkezet van felszerelve. A keverőfej keményöntésű abrazit szerkezeti anyagból készül.

Motor

A felületi hűtésű motorok (T-motor) a hőt a motorház részein keresztül közvetlenül a környező közegnek adják le és víz alatti tartós üzemben alkalmazhatók.

Az olajjal feltöltött motorok (FK-motor) és az önhűtő száraztengelyű motorok (FKT-, HC-motor) a hőt egy beépített hőcserélőn keresztül adják le a szállított közegnek. Ezáltal ezek a motorok tartós üzemben víz alatt és víz felett is üzemeltethetők.

Minden motornál a motor védelmére egy tömítőkamra szolgál a közeg behatolásának megakadályozása érdekében. Ez kívülről is hozzáférhető és opcionálisan egy tömítőtér-elektródával ellenőrizhető.

Az alkalmazott töltőközegek potenciálisan biológiailag lebomlanak, és nem jelentenek veszélyt a környezet számára.

A T-, HC- és FKT-motorok kábelbevezetése hossz mentén víztömör. 17-es motorméretig 10 m-es léptékben megadott kábelhosszúság rendelhető. 20-as motorméret felett a kábelhossz egyénileg konfigurálható.

Tömítés

A motortípustól függően a közeg- és a motoroldali tömítés különböző változatokban kapható:

  • H változat: közegoldalon csúszógyűrűs tömítéssel, motoroldalon egy sugárirányú tengelytömítéssel
  • G változat: két egymástól függetlenül ható csúszógyűrűs tömítés
  • K változat: blokk tömítőkazetta két egymástól függetlenül ható csúszógyűrűs tömítéssel

Teljes jellegmező

Wilo-EMU FA ... WR

Letöltések

Wilo-EMU FA

Article Number 6074692
Edition 1606
Verziószám 04
Oldalformátum A4
Oldalszám 44

PDF (754 kB)

Letöltés

Wilo-EMU FA

Article Number 6074691
Edition 1606
Verziószám 03
Oldalformátum A4
Oldalszám 56

PDF (867 kB)

Letöltés

Wilo-EMU FA

Article Number 6074690
Edition 1606
Verziószám 04
Oldalformátum A4
Oldalszám 32

PDF (695 kB)

Letöltés

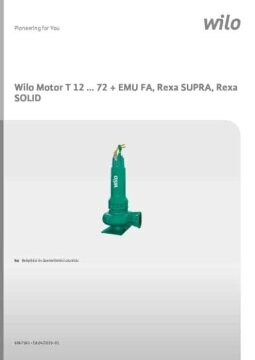

Wilo-Wilo-EMU FA
