Wilo-Flumen EXCEL-TRE 20 … 40

A záportározók és szivattyúzsompok leürítésének leghatékonyabb megoldása.
A Wilo-Flumen EXCEL a záportározók és szivattyúzsompok leürítésének üzembiztos megoldása. Ennek fő jellemzője ugyanis a kiváló minőségű nemesacélból készült, a talaj közelében elhelyezett és gyorsan járó merülőmotoros keverőmű. A megoldás folyamatosan gondoskodik a megfelelő turbulenciáról, ezért megbízhatóan megakadályozza a szilárd anyagok leülepedését. Emiatt Önt a lehető legkisebb tisztítási ráfordítás terheli a záportározók leürítésekor. Még ha sokat esik is az eső és hosszú a futási idő, a Wilo-Flumen EXCEL keverőművébe nem akad bele semmi, és a lehető legmegbízhatóbban üzemel. A nemesacél-finomöntvényből készült új propeller szinte teljes mértékben meggátolja a kavitációt, ami garantálja a mindenkori nagy kopásállóságú üzemelést.
Speciális jellemzők/alkalmazási előnyök
- Kismértékű tisztítási ráfordítás a medenceürítés során előforduló lerakódások elkerülése révén a talajközeli telepítésnek köszönhetően
- Megbízható üzem és eltömődéssel szembeni ellenállás az optimalizált hidraulikának köszönhetően
- Nagy kopásállóság a finomöntésű nemesacél propellerek alkalmazása révén, igen alacsony kavitációs hajlammal
- Sokoldalú alkalmazási lehetőségek a legkülönbözőbb célokra, hosszú futási idő esetén is
- Energia- és üzemeltetési költségek csökkentése a sorozatkivitelű IE3 motorok révén az elérhető legjobb tolóteljesítmény érdekében
- Nagy rugalmasság a különböző telepítési lehetőségek és tartozékok révén
Minimális szálasanyag feltekeredés, minimális tisztítási igény.
A leghatékonyabb megoldás
záportározók és szivattyú zsompok keveréshez, tisztításához. A megbízható megoldás, ami többet kínál.

Alacsony energiaköltségek
Csökkentett energia- és működtetési költségek az optimális tolóerő és az EXCEL típus esetében standard IE3-as kategóriájú motorok által.
Széleskörű alkalmazási lehetőségek
A Wilo-Flumen EXCEL és a Wilo-Flumen OPTI megfelel különféle alkalmazási területeken számos felhasználási lehetőségre, tartós üzem mellett is.
Minimális szálasanyag feltekeredés
Alacsony szálasanyag feltekeredési hajlam és megbízható üzemvitel az optimalizált hidraulikának köszönhetően.
Rugalmasság
A Wilo-Flumen EXCEL és a Wilo-Flumen OPTI alkalmazásával változó üzemviteli körülmények között is jelentős energiamegtakarítás érhető el.
Kis tisztítási
A Wilo-Flumen EXCEL és a Wilo-Flumen OPTI berendezésekkel, a medence aljzathoz közeli telepítésnek köszönhetően csökken a medence ürítéskor szükséges tisztítási munka.
Kopásállóság
A Wilo-Flumen EXCEL és az OPTI kopásálló az alacsony kavitációs hajlamú precíziós öntésű rozsdamentes acél propellereknek köszönhetően.
Adatok
Max. tolóerő (N)
200-950
Lapátok száma
2-3
Névleges átmérő (mm)
200-400
Forgási sebesség (rpm)
740-1450
További megoldások szennyvíztisztító telepekre

Wilo-EMU TRE 326-3
Wilo merülőmotoros keverők dinamikus áramlási körülményekhez.

Wilo-EMU TRE 312
Wilo merülőmotoros keverők dinamikus áramlási körülményekhez.

Wilo-Sevio ELASTOX
Levegőztető rendszer optimalizált oxigénbevitelhez.
Egy referencia Svájcból
Merülőmotoros keverők modernizálása.
Miért a Wilo-Flumen EXCEL?
Számos záportározó medencében és esővíz gyűjtőben használnak keverőket Svájcban. A Flumen EXCEL keverő sorozat tervezésekor különös figyelmet fordítottak az eltömődés mentes üzemvitelre, mivel elvárás a rendszer folyamatok magas szintű üzemeltetési megbízhatósága.
Feladat: Hosszú időtartamú üzem
Megoldás: Kipróbált és letesztelt standard motorok is használhatók, elsősorban nagy viszkozitású közegek keverésekor - éppúgy, mint az új nagy hatékonyságú motorok.
Feladat: Hibamentes, eltömődés mentes üzem
Megoldás: alacsony eltömődési hajlam és megbízható működés az optimalizált hidraulikának köszönhetően.
Feladat: Hatékony keverés a medence alján
Megoldás: Optimalizált propeller és optimalizált tömítőház.
Feladat: Kis tisztítási igény
Megoldás: a medence aljzathoz közeli telepítésnek köszönhetően csökken a medence ürítéskor szükséges tisztítási munka.
Numerikus áramlástechnikai szimulációk – CFD szimulációk
Optimális üzem modern tervezési módszerekre és szakértelemre támaszkodva
Konfiguráció
- Egy hatékony és megbízhatóan üzemeltethető biológiai szennyvíz tisztító alapkövetelményei a pontos, rendszerre szabott terv és a gépészet megfelelő telepítése.
- A minimális energiafogyasztás és a technológia megbízható működése érdekében tervezéskor megvizsgáljuk a termékeinket, hogyan teljesítik legjobban ügyfeleink rendszerkövetelményeit.
- Modern, szoftveres méretezési módszerek.
- CFD szimuláció (numerikus áramlási szimulációs méretezési módszer) a megfelelő technológia kiválasztásához.
- A rendszer specifikus körülmények pontos vizsgálata lehetővé teszi az esetleges hiányosságok időbeni felismerését és optimalizálási megközelítések kidolgozását.
Levegőztetés
Az energiahatékony levegőztető rendszer finombuborékos levegőztető elemekkel biztosítja az optimális oxigén bevitelt.
Keverő
A Wilo merülőmotoros keverők ülepedésmentes üzemet és homogén eleveniszap eloszlást garantálnak. Az áramlástechnikai követelményeknek való tökéletes megfelelésre tervezték.
Szaktudás
A technológia minimális energiafogyasztás melletti megbízható működése érdekében tervezéskor megvizsgáljuk a termékeinket, hogyan teljesítik legjobban ügyfeleink rendszerkövetelményeit.
GyIK
Meddig üzemeltethető a keverő vízelvételnél?
Ameddig a minimális 30 cm-es vízborítás biztosított, azaz ameddig a keverő megfelelő mélységű vízben van. A kis propeller átmérő és a medence aljzathoz közeli telepítés ebből a szempontból kedvező.
Hány darab keverőre van szükségem egy záportározó medencében?
A Wilo szakemberekből álló gárdája az adott igényeknek megfelelően személyre szabott méretezést készítenek.
Mely dokumentumokra, adatokra, számokra és információkra van szükségünk a méretezéshez?
Ellátjuk ügyfeleinket egy minden szükséges információt tartalmazó ellenőrző listával, amit sorvezetőként használhatnak.
Elégedetlen vagyok a jelenlegi rendszerem tisztítási teljesítményével. Mit tehetek?
Lépjen kapcsolatba a Wilo-val! Ügyfeleink H-CS: 8.00-17-ig P: 8.00-14.30-ig tudnak telefonos és személyes tanácsadásért a Wilo Magyarország Kft. munkatársaihoz fordulni. Központi telefonszám: +3623889500, központi e-mail cím: wilo.hu@wilo.com . Szervizügyekben a service.hu@wilo.com e-mail címen vagy a +3623889551 telefonszámon érik el cégünket.
A Wilo-Flumen EXCEL beépíthető meglévő rendszerekbe is?
A Wilo-Flumen EXCEL és OPTI nemcsak beépíthető meglévő rendszerekbe, hanem a meglévő kapcsolószekrénybe való integrálásuk/elektromos bekötésük is lehetséges. Ehhez szükséges a Wilo szakmérnökei által elvégzett rendszerre szabott méretezés.
Mely alkalmazásokra felel meg a Wilo-Flumen EXCEL és a Wilo-Flumen OPTI?
- Záportározó tartályok és medencék
- Szivattyúakna
- Keverő és kiegyenlítő medencék
- Kismérető eleveniszapos medencék
- Speciális iszaptározó medencék
Nagy hatékonyságú keverő verziók is elérhetők?
A Wilo-Flumen EXCEL sorozatba tartozó összes keverő megfelel az EU-s IE3-as hatékonysági osztálynak.
The Wilo-Assistant - The app for everyone
A szivattyúk átfogó világa egy alkalmazásban
A „Wilo asszisztens” segítségével a nagyhatásfokú szivattyútechnika széleskörű világa a víz-, fűtés- és klímaszerelő szakemberek és a TGA szaktervezők okostelefonján és táblagépén is elérhető.
Az ingyenes „Wilo asszisztens” alkalmazás egyszerűen kezelhető mobil alkalmazásként segíti Önt a tervezésben, ügyféltanácsadásban és telepítésben. Ezen kívül számtalan hasznos értékesítést támogató érvvel is segíti Önt az energiahatékony, takarékos és környezetkímélő fűtési, klíma- és használati víz-cirkulációs szivattyútechnika terén.
Hidraulikus kiegyenlítés a Wilo asszisztens alkalmazásban
A Wilo-Smart Balance a „Wilo asszisztens” alkalmazás egyik eszköze, ami a hidraulikus kiegyenlítés kivitelezését minden eddigi eljárásnál egyszerűbbé teszi. Különösen praktikus: Az alkalmazás segítségével bármikor megkezdheti az új projektek számítását, és akár egy későbbi időpontban is befejezheti a számítást okostelefon, táblagép vagy a lehető legnyugodtabb körülmények között, az irodában lévő számítógép használatával.
Download on the App Store (iOS)Android App on Google play
Sorozat leírás

Speciális jellemzők/alkalmazási előnyök
- Kismértékű tisztítási ráfordítás a medenceürítés során előforduló lerakódások elkerülése révén a talajközeli telepítésnek köszönhetően
- Megbízható üzem és eltömődéssel szembeni ellenállás az optimalizált hidraulikának köszönhetően
- Nagy kopásállóság a finomöntésű nemesacél propellerek alkalmazása révén, igen alacsony kavitációs hajlammal
- Sokoldalú alkalmazási lehetőségek a legkülönbözőbb célokra, hosszú futási idő esetén is
- Energia- és üzemeltetési költségek csökkentése a sorozatkivitelű IE3 motorok révén az elérhető legjobb tolóteljesítmény érdekében
- Nagy rugalmasság a különböző telepítési lehetőségek és tartozékok révén
A záportározók és szivattyúzsompok leürítésének leghatékonyabb megoldása.
A Wilo-Flumen EXCEL a záportározók és szivattyúzsompok leürítésének üzembiztos megoldása. Ennek fő jellemzője ugyanis a kiváló minőségű nemesacélból készült, a talaj közelében elhelyezett és gyorsan járó merülőmotoros keverőmű. A megoldás folyamatosan gondoskodik a megfelelő turbulenciáról, ezért megbízhatóan megakadályozza a szilárd anyagok leülepedését. Emiatt Önt a lehető legkisebb tisztítási ráfordítás terheli a záportározók leürítésekor. Még ha sokat esik is az eső és hosszú a futási idő, a Wilo-Flumen EXCEL keverőművébe nem akad bele semmi, és a lehető legmegbízhatóbban üzemel. A nemesacél-finomöntvényből készült új propeller szinte teljes mértékben meggátolja a kavitációt, ami garantálja a mindenkori nagy kopásállóságú üzemelést.
Kivitel
Gyors futású és kompakt merülőmotoros keverőmű, közvetlen meghajtású
Alkalmazás
- Örvénykeltés szilárd anyagoknál a záportározóban és a szivattyúzsompban keletkező lerakódások elkerülésére
- Lebegő iszaptakaró tönkretétele
Felszereltség/funkció
- Termikus motorfelügyelet
- Tömítőtér-felügyelet (opcionális)
- Ex-engedély (opció)
Szállítási terjedelem
- Merülőmotoros keverőmű beszerelt propellerrel és kábellel
- Kábelhossz az ügyfél kívánságának megfelelően
- Szerelt tartozékok a telepítés módjának megfelelően
- Üzemelési és karbantartási kézikönyv
A típusjel magyarázata
pl.: | Wilo-Flumen EXCEL-TRE30.145-4/12REx S17 |
Flumen | Merülőmotoros keverőmű, vízszintes |
EXCEL | Keverőmű nagyhatásfokú motorokkal |
TRE | Keverőmű aszinkronmotorral, a motor hatásfoka IE3/IE4 |
30 | x10 = a propeller névleges átmérője mm-ben |
145 | x 10 = propeller fordulatszám 1/min |
4 | Pólusszám |
12 | x 10 = állórészhossz mm-ben |
R | Motorkivitel:
|
Ex | Ex-engedéllyel |
S17 | A propeller kódja speciális propeller esetén (nincs standard propellernél) |
Műszaki adatok
- Hálózati csatlakozás: 3~400 V, 50 Hz
- Víz alatti üzemmód: S1
- Védelmi osztály: IP68
- Max. közeghőmérséklet: 40 °C
- Max. merülési mélység: 20 m
Szerkezeti anyagok
- Motorház:
- TRE 20: 1.4408
- TRE 30, TRE 40: EN-GJL-250
- Tömítésház: 1.4408
- Propeller: 1.4408
- Tömítés:
- Motoroldalon: SiC/SiC (TRE 20), NBR (TRE 30, TRE 40)
- A közegoldalon: SiC/SiC
- Csavarkötések: 1.4301, ill. 1.4571 nemesacél
Megnevezés/kivitel
Propeller
3 szárnyú propeller 200 mm – 400 mm névleges propellerátmérővel. Nem eltömődő kivitel visszahajlított belépő éllel.
Motor
TE sorozatú merülőmotor (felületi hűtésű nagyhatásfokú motor) szabványosított csatlakozással a motorteljesítmény egyszerű és hatékony beigazításához. A motorhőt a házon keresztül közvetlenül a közegnek adja le. A tekercselés fel van szerelve hőmérséklet-ellenőrzéssel. A motorcsapágyazás hosszú élettartamát a nagyméretű mélyhornyú golyóscsapágyak biztosítják. A motorok teljesítik az IE3/IE4-osztályozás szerinti követelményeket (az IEC 60034-30 szerint).
Tömítés
Dupla tengelytömítés nagytérfogatú tömítőkamrával a csúszógyűrűs tömítés tömítetlenségének lefedésére, külön kérésre külső rúdelektródával. A közegoldalon egy korrózióálló és kopásálló csúszógyűrűs tömítés helyezkedik el. A motoroldalon a tömítés típustól függően történik:
- TRE 20: korrózióálló és kopásálló csúszógyűrűs tömítés
- TRE 30, TRE 40: tengelytömítő gyűrű
Kábel
Hossz mentén víztömör csatlakozókábel erős mechanikai igénybevételhez. A csatlakozókábelt egy nyomás alatti víz ellenében tömör kábelbevezetés vezeti be a motorházba húzással szembeni tehermentesítéssel és megtörés elleni védelemmel.
Letöltések

Wilo-EMU TR(E) / Wilo-Sevio MIX BG / Wilo-Sevio FLOW BG
Cikkszám | 6074694 |
Kiadás | 2019-02 |
Verziószám | 05 |
Oldalformátum | 209.9 x 297.0 mm |
Oldalszám | 36 |
PDF (3 MB)
Letöltés

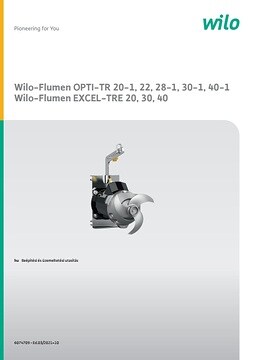

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40
