Wilo-Medana CH1-LC

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Nagyfokú hatékonyság a nagy hidraulikus teljesítmény révén
  • Fokozottan megbízható, robusztus kivitel és mérsékelt üzemi zaj a résgyűrű, továbbá a katódos bemerítéses lakkozással ellátott, korrózióálló közdarab révén
  • Akár 50° C környezeti hőmérsékletig használható, bővített napelem-panel alkalmazási területtel speciálisan a rendszerintegrációhoz

Hatékonyan integrálható a különféle rendszerekbe.

A Wilo-Medana CH1-LC masszív szivattyúházával nagyfokú megbízhatóságot kínál, és korrózióálló komponenseinek köszönhetően akár 50°C környezeti hőmérséklet esetén is széles alkalmazási területet a nagyobb rendszerekbe történő integrációhoz. A normál szívású többfokozatú szivattyú ennek során maximális hidraulikus teljesítményt ér el.

Kivitel

Normál szívású, vízszintes, többfokozatú szivattyú.

Alkalmazás

  • Vízellátás és nyomásfokozás
  • Öntözés
  • Ipari folyamatok

Felszereltség/funkció

  • Blokk kivitelű szivattyú
  • Menetes csatlakozás
  • Egyfázisú vagy háromfázisú motor
  • Egyfázisú motor beépített termikus motorvédelemmel

Szállítási terjedelem

  • Szivattyú
  • Beépítési és üzemeltetési utasítás

A típusjel magyarázata

Példa:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Termékmegnevezés Felületi szivattyú

CH

Ipari vízszintes

1

Állandó fordulatszámú kivitel

LC

Hosszú tengely – szürkeöntvény szivattyúház

2

Az egyes-szivattyú névleges térfogatárama [m3/h]

02

Az egyes-szivattyú fokozatok száma

5

A ház anyaga: GJL250

E

E = EPDM-tömítés

A

A = 50 Hz frekvencia / egyfázisú / 230 V



B = 60 Hz frekvencia / egyfázisú / 220 V



C = 60 Hz frekvencia / egyfázisú / 230 V



D = 50 Hz frekvencia / háromfázisú / 400 V



E = 50 Hz frekvencia / háromfázisú / 230 – 400 V



F = 60 Hz frekvencia / háromfázisú / 220 – 380 V



G = 60 Hz frekvencia / háromfázisú / 265 – 460 V



I = 60 Hz frekvencia / háromfázisú / 460 V

10

Névleges nyomás (bar)

T

T = menetes csatlakozások



P = Victaulic csatlakozások

Műszaki adatok

  • Hálózati csatlakozás 1~230 V (± 10 %), 50 Hz
  • Hálózati csatlakozás: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Közeghőmérséklet -20 – +90 °C
  • max. üzemi nyomás 10 bar
  • Max. hozzáfolyási nyomás 6 bar
  • Védelmi osztály IP55
  • A csőcsatlakozások névleges átmérője: Rp 1" – Rp 1 1/4", a kiviteltől függően

Szerkezeti anyagok

  • Járókerekek, fokozatkamrák és szivattyúház 1.4301/1.4404 nemesacél
  • Tengely 1.4301 ill. 1.4404 nemesacél
  • EPDM-tömítés
  • Csúszógyűrűs tömítés: EPDM-kivitel: B-műszén/sziliciumkarbid;
  • Csapágy volfrámkarbid/alumínium-oxid
  • Szivattyúlábazat és szivattyúház EN-GJL-250

Termék

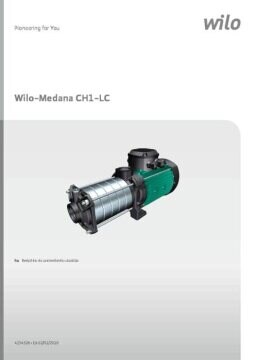

PDF: Wilo-Medana CH1-LC
