Wilo-Rexa SUPRA-V

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Megnövelt üzembiztonság és csökkentett szervizigény a blokkolásra nem hajlamos, szabadon áramló hidraulikának és a szabadon áthaladó golyó nagy méretének köszönhetően
  • Alacsony üzemeltetési költségek a legjobb hidraulikai hatásfoknak (akár 60,7%) és az opcionális IE3-motortechnológiának (az IEC 60034-30-1 szerint) köszönhetően
  • A vevő igényei szerinti kivitelek a berendezésspecifikus megoldásokhoz
  • A Ceram-bevonatnak köszönhetően hosszú élettartam koptató és korrozív hatású közegekben is

Wilo-Digital Data Interface-szel:

  • Egyszerű hálózatba kapcsolás az Ethernet-interfész segítségével
  • Egyszerű integráció a meglévő irányítástechnikába szabványosított protokollok használatával
  • Időmegtakarítás és könnyebbség a mindennapokban az üzemállapot kényelmes távfelügyeletével, valamint a digitális eszközök segítségével (típustábla, karbantartási napló, kezelési utasítás)

Digital Data Interface-szel szerelt Wilo-Rexa SUPRA-V: Nagyfokú energiamegtakarítás és digitális kezelési kényelem a gazdaságosabb szennyvízkezeléshez.

A Wilo-Digital Data Interface-szel szerelt Wilo-Rexa SUPRA-V osztályának legjobb hidraulikai hatásfokát egyesíti a nagyhatásfokú (az IEC 60034-30-1 szerinti) IE3-motorokkal és teljesen integrált digitális hálózatba kapcsolási lehetőséggel. A nagyfokú üzembiztonság mellett így nem csak a minimális üzemeltetési költségekről gondoskodik, hanem ezen kívül lehetőséget nyújt a modern kommunikációs kapcsolatra is – komoly könnyebbség a munkás hétköznapok során, amely aztán meglátszik a csökkentett ráfordításon és így az alacsonyabb költségeken is.

Kivitel

Merülőmotoros szennyvízszivattyú aktív hűtőrendszerrel vagy anélkül tartós üzemre, állandó és hordozható nedvesaknás telepítéshez, valamint állandó száraz telepítéshez.

Alkalmazás

Az alábbiak szállítása:

  • Fekáliát és hosszúszálas alkotórészeket tartalmazó nyers szennyvíz
  • Fekáliatartalmú szennyvíz
  • Előtisztított, fekáliát és hosszúszálas alkotórészeket nem tartalmazó szennyvíz
  • Technológiai víz
  • Szennyezettvíz

Felszereltség/funkció

  • Nehéz, robusztus kivitel szürkeöntvényből
  • Felületi hűtésű motor vagy saját hűtésű motorok 1- vagy 2-kamrás rendszerrel
  • Opcionálisan ATEX vagy FM szerinti robbanásvédelemmel
  • Motorfüggő felügyeleti berendezések:
    • Tekercshőmérséklet
    • Nedvességfelügyelet a tömítőkamrában és a motor-/kapocstérben
    • Motorcsapágy-hőmérséklet
  • Szerelt tartozékok

Szállítási terjedelem

  • Csatlakoztatásra kész merülőmotoros szennyvízszivattyú
  • Csatlakozókábel szabad kábelvéggel
  • Szerelt tartozékok
  • Üzemelési és karbantartási kézikönyv

A típusjel magyarázata

Példa:

Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx

Hidraulika:

SUPRA-V10-738A

SUPRA

Merülőmotoros szennyvízszivattyú

V

Szabad örvénykerék

10

x10 = nyomócsonk csatlakozás névleges átmérője, pl. DN 100

73

Teljesítményindex

8

Jelleggörbe száma

A

Anyagkivitel (A = alapkivitel)



Motor:

FK 17.1-6/16KEx

FK

Motortípus:

T = felületi hűtésű motor hűtőrendszer nélkül

FK, FKT, HC = saját hűtésű motor aktív hűtőrendszerrel

17.1

Kivitelezési méret

6

Pólusszám

16

x10 = készlet hossza mm-ben

K

Tömítés kivitele:

H = tengelytömítő gyűrű/csúszógyűrűs tömítés

G = két különálló csúszógyűrűs tömítés

K = blokktömítőkazetta két csúszógyűrűs tömítéssel

Ex

Ex-engedéllyel

Műszaki adatok

  • Hálózati csatlakozás: 3~400 V, 50 Hz
  • Víz alatti üzemmód: S1
  • Víz feletti üzemmód: S1 vagy S2
  • Védelmi osztály: IP68
  • Szigetelési osztály: H
  • Közeghőmérséklet: 3…40 °C, magasabb hőmérsékletek kérésre
  • A szabadon áthaladó golyó mérete 45...130 mm
  • Max. merülési mélység: 20 m

Szerkezeti anyagok

  • Ház részei: EN-GJL, ill. EN-GJS
  • Járókerék: EN-GJL, ill. EN-GJS
  • Statikus tömítések: NBR vagy FPM
  • Közegoldali tömítés: Csúszógyűrűs tömítés SiC/SiC
  • Motoroldalon lévő tömítés:
    • NBR tengelytömítő gyűrű
    • Csúszógyűrűs tömítés SiC/SiC anyagból vagy műszén/kerámiából
  • Tengely: nemesacél 1.4021

Megnevezés/kivitel

Merülőmotoros szennyvízszivattyú elárasztható blokkgépként állandó és hordozható nedvesaknás és száraz telepítéshez.

Hidraulika

A nyomóoldali kifolyás vízszintes karimás kötésként van kivitelezve. A szárazanyag-tartalom lehetséges maximális értéke 8%. Szabad örvénykerék kerülnek alkalmazásra.

Motor

A felületi hűtésű motoroknak (T-motor) nincs saját hűtőrendszerük és a hőt a motorház részein keresztül közvetlenül a környező közegnek adják le. A motorok ezért használhatók víz alatt tartós üzemben. A mérettől függően ezeket rövid üzemben víz felett is lehet üzemeltetni.

A saját hűtésű motorok (FK-, FKT-, HC-motor) aktív hűtőrendszerrel rendelkeznek és a hőt egy beépített hőcserélőn keresztül leadják a szállított közegnek. Ezáltal ezek a motorok tartós üzemben víz alatt és víz felett, valamint száraz telepítéssel is üzemeltethetők.

Minden motornál a motor védelmére egy tömítőkamra szolgál a közeg behatolásának megakadályozása érdekében. Ez kívülről is hozzáférhető és opcionálisan egy rúdelektródával ellenőrizhető. Az alkalmazott töltőközegek potenciálisan biológiailag lebomlanak, és nem jelentenek veszélyt a környezet számára.

A csatlakozókábel szabad kábelvégekkel rendelkezik, hossza pedig az ügyfél kérése alapján alakítható. A T-, HC- és FKT-motorok kábelbevezetése hossz mentén víztömör módon kiöntött.

Tömítés

A motortípustól függően a közeg- és a motoroldali tömítés különböző változatokban kapható:

  • H változat: közegoldalon csúszógyűrűs tömítéssel, motoroldalon egy sugárirányú tengelytömítéssel
  • G változat: két egymástól függetlenül ható csúszógyűrűs tömítés
  • K változat: blokk tömítőkazetta két egymástól függetlenül ható csúszógyűrűs tömítéssel

Nagyhatásfokú motorok

Az alapmotorok mellett nagy hatásfokú (az IEC 60034-30 alapján) IE3 besorolású motorok is rendelkezésre állnak. Mivel ezek ugyanazon az alapon működnek mint az alapmotorok, felszereltségükben és funkciójukban megegyeznek. Ezáltal ugyanazok a hidraulikák is rendelkezésre állnak.

Ex-engedély

A motorok ATEX és FM szerinti Ex-engedéllyel kaphatók.

Teljes jellegmező

Wilo-Rexa SUPRA-V

Letöltések

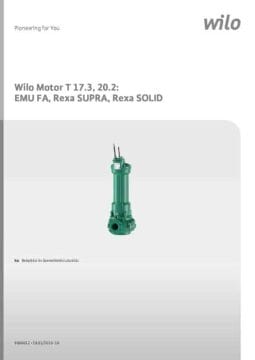

Wilo-EMU FA
