Wilo-Yonos PICO

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Maximális kezelési kényelem az új, intelligens beállításokat, intuitív felhasználói felülettel és új funkciókkal rendelkező zöld-gomb-technológia révén
  • Optimalizált energiahatékonyság az EC-motor-technológiának, a 0,1 m pontosságú beállításoknak és az aktuális áramfogyasztás kijelzésének
  • Gyors és egyszerű telepítés ill. problémamentes csere az új, optimalizált kivitelnek köszönhetően
  • Egyszerű karbantartás és nagyobb üzembiztonság az automatikus és manuálisan megindított újraindítás és légtelenítő funkció révén
  • Legmagasabb üzem- és kezelési biztonság a kipróbált technológiának köszönhetően

Leírás

A családi és ikerházakba telepített fűtő- és klímaberendezésekhez való nagyhatásfokú szivattyúk új generációjának látható jele a zöld kezelőgomb, mely az új funkciókkal együtt gondoskodik az üzembe helyezés és karbantartás maximális kényelméről. A radiátorokhoz vagy padlófűtéshez kapcsolódó, piktogramokkal szimbolizált alapbeállítások segítségével időt takaríthat meg az üzembe helyezés során. Az energiahatékonyság még tovább javult, ezáltal az energiafogyasztás még kisebb és folyamatosan figyelemmel kísérhető. A kompaktabb kivitelnek köszönhetően pedig a szivattyú cseréje még egyszerűbb lett.

Kivitel

Nedvestengelyű cirkulációs szivattyú menetes csatlakozással, blokkolási áramot álló tekercselésű EC-motorral és beépített elektronikus teljesítményszabályozással.

Alkalmazás

Tetszőleges rendszerű melegvizes fűtések, klímaberendezések, ipari keringető rendszerek.

Felszereltség/funkció

Üzemmódok

  • Állandó nyomáskülönbség
  • Állítható nyomáskülönbség
  • Állandó fordulatszám (3 szabályozási jelleggörbe)

Kézi funkciók

  • Az üzemmód beállítása felhasználás szerint
  • A szivattyúteljesítmény beállítása (szállítómagasság)
  • Az állandó fordulatszám beállítása
  • Légtelenítő funkció
  • Kézi újraindítás

Automatikus funkciók

  • Üzemmódtól függő, fokozatmentes teljesítményillesztés
  • Automatikus újraindítás

Kijelző és jelző funkciók

  • Teljesítményfelvétel kijelzése W
  • A szállítómagasság kijelzése beállításkor
  • A zavarjelzések (hibakódok) megjelenítése
  • A manuálisan aktivált újraindítási vagy légtelenítő funkció kijelzése

Felszereltség

  • Csőtoldat kulcshoz a szivattyútesten
  • Elektromos gyorscsatlakozás a Wilo-csatlakozó segítségével
  • Légtelenítő funkció
  • Kézi újraindítás
  • Blokkolási áramot álló motor
  • Részecskeszűrő

Szállítási terjedelem

  • Szivattyú
  • Wilo-csatlakozó
  • Tömítések
  • Beépítési és üzemeltetési utasítás

A típusjel magyarázata

Példa:

Wilo-Yonos PICO 30/1-4

Yonos PICO

Nagyhatásfokú szivattyú (csavarzatos szivattyú), elektronikusan szabályzott

30/

Csatlakozó névleges átmérője

1-4

Névleges szállítómagasság tartománya [m]

130

Beépítési hossz

Műszaki adatok

  • Szállított közeg hőmérséklete -10 °C – +95 °C
  • Hálózati csatlakozás 1~230 V, 50 Hz
  • IP X2 védettség
  • Menetes csatlakozás Rp ½, Rp 1 és Rp 1¼
  • Max. üzemi nyomás 10 bar

Szerkezeti anyagok

  • Szivattyúház: Szürkeöntvény (EN-GJL-200)
  • Járókerék: Műanyag (PP - 40 % GF üvegszál)
  • Szivattyútengely: Nemesacél
  • Csapágy: műszén, fém impregnált

Teljes jellegmező

Yonos PICO

Yonos PICO

Letöltések

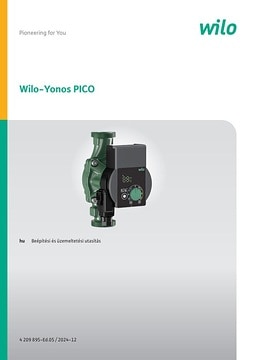

Wilo-Yonos PICO
