Wilo-Zeox FIRST

Sorozat leírás

Speciális jellemzők/alkalmazási előnyök

  • Nagyhatásfokú hidraulika és nagyhatásfokú IE3 motor, sorozatkivitelben PTC-érzékelővel
  • Szivattyúkészlet sorozatkivitelben a motor és a hidraulika közötti merev csatlakozóval és csúszógyűrűs tömítéssel
  • A Bypass öblítőberendezés sorozatkivitelben a csúszógyűrűs tömítés hosszú élettartamát garantálja
  • Ötletes karimapozicionálás és tömszelence nyomóhüvely ajánlatkérésre
  • Bronz járókerék ajánlatkérésre a nagyfokú megbízhatóság érdekében

Kivitel

Normál szívású, nagy hatékonyságú, nagynyomású centrifugálszivattyú

Alkalmazás

  • Mezőgazdasági öntözés
  • Vízellátás/nyomásfokozás
  • Tűzivízellátás
  • Fűtés, klíma, hűtéstechnika

Felszereltség/funkció

  • Sorozatkivitelben nagy hatékonyságú IE3 motor
  • Megkerülő vezetéken keresztül működő öblítő szerkezet a hosszú élettartam érdekében
  • Külön kérésre tömszelencés tömítés; az exkluzív „iker-rendszerű” konstrukciónak köszönhetően a szivattyú kiszerelése nélkül cserélhető

Szállítási terjedelem

  • Vízszintes szivattyúberendezés motorral, csatlakozóval, alaplemezzel és szivattyúval vagy
  • Függőleges szivattyúberendezések motorral, csatlakozóval és szivattyúval
  • Beépítési és üzemeltetési utasítás

A típusjel magyarázata

Például:

Zeox FIRST V9004/A-75-2-S20-S6D6/B

Zeox FIRST

Normál szívású, többfokozatú, tagolt konstrukciójú nagynyomású centrifugálszivattyú

V vagy H

Függőleges (V) vagy vízszintes (H) konstrukció

90

Szállított térfogatáram Q, m3/h

04

A járókerekek száma

A

Járókerék típusa (V kivitel)

75

Motorteljesítmény (kW)

2

2-pólusú motor

S20

Kiviteli változatok: Nincsenek adatok = szabványos konstrukció, bronz anyagú járókerék: L1, tömszelencés tömítés: S20

S6D6

Más irányú karimával és tengellyel rendelkező kiviteli változatok: Nincsenek adatok = szabványos iránybeállítás, SXDX

B

A műszaki fejlesztésekre vonatkozó keresési segédinformációk

Műszaki adatok

  • Hálózati csatlakozás 3~400 V, 50 Hz
  • Max. hozzáfolyási nyomás: 6 bar a függőleges, 16 bar a vízszintes konstrukció esetén
  • Max. közeghőmérséklet-tartomány: -5 °C-től +90 °C-ig
  • Max. környezeti hőmérséklet: -10 °C-től + 40 °C-ig
  • Max. üzemi nyomás: 27 bar a függőleges, és 55 bar a DN 80 vízszintes konstrukció esetén; és 50 bar a DN 100 vízszintes konstrukció esetén
  • Védelmi osztály: IP 55
  • Nyomó- és szívóoldali csatlakozók: DN 80 és DN 100 a függőleges, továbbá DN 65, DN 80, DN 100, DN 150 a vízszintes konstrukció esetén

Szerkezeti anyagok

  • A szivattyúház és a csatlakozó szürkeöntvényből készül, csúcsminőségű fényezéssel a fokozott korrózióállóság érdekében
  • Az alaplemez és a motortartó anyaga acél, csúcsminőségű fényezéssel a fokozott korrózióállóság érdekében
  • A fokozatház és a vezetőkerekek szürkeöntvényből, a járókerekek pedig KTL bevonattal ellátott szürkeöntvényből készülnek
  • A fokozatház tömítéseinek anyaga: NBR
  • Bronz kivitelű csúszócsapágyak
  • Szénacél vagy nemesacél anyagú tengely
  • A csúszógyűrűs tömítés csúszó- és ellengyűrűinek anyaga: volfrám-karbid/szén
  • A mechanikus tömítések anyaga: NBR/PTFE
  • PTFE tömítések

Teljes jellegmező

Zeox FIRST

Letöltések

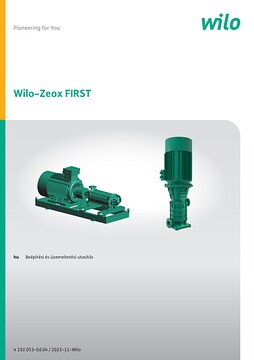

Wilo-Zeox FIRST
