Impianto di pressurizzazione idrica compatto a norma DIN 1988 e DIN EN 806, per il collegamento diretto e indiretto. Costituito da pompe centrifughe ad alta prevalenza in acciaio inossidabile, normalmente aspiranti, montate in parallelo e disposte in verticale, in versione con motore ventilato, dove ogni pompa dispone di un convertitore di frequenza. Pronto per il collegamento con collettori in acciaio inossidabile, montato su basamento, incl. apparecchio di regolazione/comando con tutti i necessari dispositivi di misurazione e regolazione.

Per l'alimentazione e la pressurizzazione idrica completamente automatiche, in edifici residenziali, commerciali e pubblici, alberghi, ospedali, grandi magazzini e complessi industriali.

Per il pompaggio di acqua sanitaria, acqua industriale, acqua di raffreddamento, acqua per uso antincendio (ad eccezione degli impianti antincendio secondo DIN 14462 e con l'autorizzazione delle autorità preposte alla protezione antincendio) o altri liquidi industriali simili all'acqua, che non attacchino chimicamente o meccanicamente i materiali utilizzati e non presentino sostanze abrasive o fibrose.

Particolarità/vantaggi del prodotto

• Impianto robusto conforme a tutti i requisiti previsti dalla norma DIN 1988 (EN 806)
• Omologazione WRAS / KTW / ACS delle pompe per tutti i componenti a contatto con il fluido pompato (versione EPDM)
• Sistema idraulico pompa ad alta efficienza della serie Helix VE in abbinamento a motori normalizzati IE4 IEC e convertitore di frequenza integrato, raffreddato ad aria
• Risparmio di energia grazie alla banda di regolazione ultraproporzionale da 25 Hz a 60 Hz max.
• Massima qualità di regolazione e impiego semplicissimo grazie alla tecnologia del pulsante rosso
• Rilevamento marcia a secco integrato con spegnimento automatico in caso di mancanza d'acqua tramite il campo caratteristico di potenza del sistema elettronico di regolazione del motore
• Tenuta meccanica delle pompe indipendente dal senso di rotazione in versione cartuccia per una facile manutenzione
• Il design a lanterna flessibile permette un accesso diretto alla tenuta meccanica
• Giunto spaziatore per una sostituzione della tenuta meccanica senza smontaggio del motore (a partire da 7,5 kW)
• Sistema idraulico dell'intero impianto ottimizzato per prevenire le perdite di pressione
• I componenti a contatto con il fluido pompato sono resistenti alla corrosione
• Apparecchio di regolazione /comando Comfort CCe, con funzioni avanzate, controllo a microcomputer programmabile e display grafico touchscreen, incluse uscite analogiche per il comando delle pompe elettroniche con convertitore di frequenza
• Controllo e preimpostazione in fabbrica su campo di lavoro ottimale (incl. certificato di collaudo conforme a EN 10204 - 3.1)

Equipaggiamento/funzionamento

• Pompe centrifughe ad alta prevalenza in acciaio inossidabile della serie Helix VE
• Basamento in acciaio zincato elettroliticamente con attenuatori di vibrazioni regolabili in altezza per l'isolamento dalla rumorosità
• Valvola d'intercettazione sul lato aspirazione e mandata di ogni pompa
• Valvola di ritegno sul lato mandata di ogni pompa
• Vaso di idroaccumulo a membrana 8 l, PN16 incl. dispositivo di flussaggio secondo DIN 4807, lato mandata
• Sensore di pressione (4-20 mA), lato mandata
• Manometro, lato mandata
• Comando pompa automatico tramite

Comfort-Controller (CCe) all'interno del corpo in lamiera d'acciaio RAL 7035 struttura, grado protezione IP 54 costituito da alimentazione interna della tensione di comando, CPU, moduli di ingresso e uscita analogici e digitali, per il comando di pompe elettroniche con convertitore di frequenza.

Comando / visualizzazione

• Schermo grafico touchscreen con retroilluminazione a 3 colori per la segnalazione degli stati di esercizio relativi a funzionamento/ guasto/ guasto confermato e per la navigazione tra i menu supportata da simboli e testo in chiaro in sei lingue (selezionabili da fino a 27 lingue di carattere europeo e asiatico)
• Navigazione tra menu con testo in chiaro e rappresentazione icone.
• 3 livelli utente, visualizzazione e impostazione della lingua di menu, password, parametri di esercizio, parametri di regolazione
• Parametri impostati in fabbrica per una facile messa in servizio
• Di serie tre valori di consegna impostabili, valore di consegna 2 e 3 attivabile per contatto o tempo, valore di consegna esterno prestabilito mediante segnale 0/4-20mA
• Visualizzazione di stato pompa e valore reale pressione
• Interruttore principale bloccabile
• Funzionamento con/senza pompa di riserva selezionabile
• Contaore di esercizio per ogni pompa
• Contaore di esercizio per impianto completo
• Contatore di cicli di manovra per ogni pompa
• Contatore di cicli di manovra per impianto completo
• Registro guasti per gli ultimi 35 guasti con registrazione tempo tramite orologio in tempo reale

Regolazione

• Regolazione completamente automatica per 1 fino a 6 pompe con regolazione di frequenza tramite confronto fra valori di consegna e valori reali
• Uscite analogiche 0-10 Volt per il comando di pompe elettroniche e convertitori di frequenza, potenziometro per la preselezione della velocità e indicatore LED per il funzionamento d'emergenza di ogni motore
• Orologio programmatore giornaliero ad es. per 2° o 3° Valore di consegna
• Addizione automatica in base al carico di 1 e fino a n pompe di punta in funzione della grandezza regolata pressione - costante, p-c
• Modo operativo delle pompe liberamente selezionabile (Manuale, Off, Automatico)
• Interruttore Manuale-0-Automatico: Preselezione del modo di funzionamento di ogni pompa e funzionamento manuale in caso di guasto del regolatore "Manuale" (funzionamento di emergenza/test di funzionamento della rete, salvamotore presente), "O" (pompa disinserita - inserimento non possibile tramite comando) e "Auto" ( pompa abilitata al funzionamento automatico tramite comando)
• Scambio automatico impostabile delle pompe
• Scambio pompa mediante ottimizzazione del tempo di funzionamento in base alle ore di funzionamento
• Alternativa: Scambio pompa ciclico in base a un tempo impostabile senza tenere conto delle ore di funzionamento
• In alternativa tramite impulso: Ad ogni nuova richiesta la pompa base viene scambiata senza prendere in considerazione le ore di funzionamento
• In alternativa con preselezione pompa: In questo caso si può definire una pompa come pompa base permanente. Tutte le pompe di punta vengono scambiate con tempi di funzionamento ottimizzati
• Funzionamento automatico di prova pompa impostabile (funzione antigrippaggio pompa)
• Attivabile/disattivabile
• Tempo fra due funzionamenti di prova liberamente programmabile
• Tempo di interdizione liberamente programmabile
• Numero di giri liberamente impostabile

Monitoraggio

• Emissione valore reale dell'impianto tramite segnale analogico 0-10 Volt per possibilità di misurazione/visualizzazione esterna, 10 Volt corrispondono al valore finale del sensore
• Controllo dell'interruzione linea del percorso del sensore
• Salvamotore / combinazione contattori motore (a partire da 5,5kW relè per protezione da sovraccarichi termici)
• Commutazione automatica su una pompa di riserva in caso di guasto di una pompa in funzione
• Controllo dei valori max. e min. dell'impianto con tempi di ritardo e limiti impostabili
• Controllo dei valori max. e min. dell'impianto con dissolvenza temporale impostabile
• Test di portata zero per il disinserimento dell'impianto quando non ha luogo nessun prelievo di acqua (parametri impostabili)
• Funzione di riempimento tubi per il riempimento di tubi vuoti (primo riempimento della rete d'utenza)
• Protezione contro la mancanza d'acqua tramite contatto ad es. per interruttore a galleggiante oppure pressostato

Interfacce

• Contatti a potenziale zero per segnalazione cumulativa di funzionamento e di blocco SBM/SSM
• Inversione della logica SBM e SSM possibile
• Contatti per il collegamento ON/OFF esterno di impianti e protezione contro la mancanza d'acqua
• Ext. On/ Off tramite contatto per la disattivazione del funzionamento automatico dell'impianto
• Ingressi per il collegamento del contatto di protezione avvolgimento (WSK)

Accessori opzionali (installazione in fabbrica o successivamente previo chiarimento tecnico)

• Convertitore di segnali per 0/ 2-10V su 0/ 4-20mA
• Relè amplificatore per salvamotore PTC
• Segnalazione singola di funzionamento e segnalazione di blocco
• Modulo di comando DDC (scambio pompa esterno, funzionamento di prova pompa esterno, riarmo esterno, inserimento/disinserimento esterno delle pompe di punta)
• Alimentatore con batteria tampone
• Sensore ridondante
• Collegamento a sistemi di controllo dell'edificio secondo VDI 3814

Accessori consigliati (da ordinare a parte)

• Kit opzionale WMS per la protezione contro la mancanza d'acqua
• Tubazioni di allacciamento flessibili oppure compensatori
• Serbatoio per separazione di sistema
• vaso di idroaccumulo a membrana
• Coperchi a vite per sistemi con tubo collettore filettato

Sistemi bus (opzionali)

• BACnet, ProfiBus, bus LON, bus CAN, Modbus RTU, server Web (Ethernet), modem GSM
• Possibilità di trasmissione dati a distanza tramite modem GPRS

Altri accessori su richiesta

Norme osservate

• Regole tecniche per installazioni di acqua sanitaria (TRWI) DIN 1988 (EN806)
• Vaso di idroaccumulo a membrana / vasi d'espansione DIN 4807
• Apparecchiature elettroniche da utilizzare negli impianti di potenza EN 50178
• Equipaggiamento elettrico delle macchine EN 60204-1
• Sicurezza degli apparecchi elettrici d'uso domestico e similare EN 60335-1
• Apparecchiature assiemate di protezione e manovra per bassa tensione EN 60439-1/ 61439-1
• Compatibilità elettromagnetica. Norma generica sull'immunità. Parte 2: Ambiente industriale. EN 61000-6-2
• Compatibilità elettromagnetica (EMC): Parte 6-3: Norme generiche - Emissione per gli ambienti residenziali, commerciali e dell'industria leggera

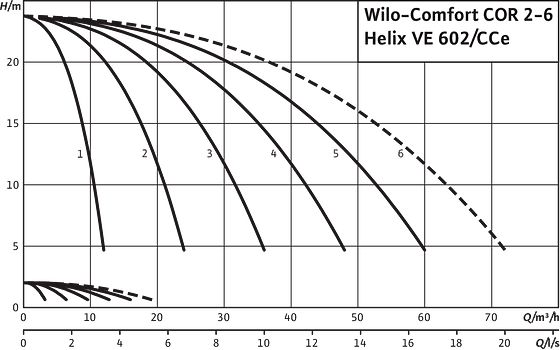

Dati operativi

• Fluido
  Water
• Numero delle pompe
  4
• Pressione d’esercizio massima PN
  16 bar
• Pressione di alimentazione
  10 bar

Dati motore

• Alimentazione di rete
  3~400 V, 50 Hz
• Potenza nominale del motore P₂
  0.75 kW
• Corrente nominale I_N
  1.80 A
• Numero giri nominale n
  3500 rpm
• Classe isolamento
  F
• Grado di protezione motore
  IP55
• Grado protezione apparecchio di comando
  IP54

Materiali

• Corpo pompa
  1.4301
• Girante
  1.4307
• Albero
  1.4301
• Guarnizione per alberi
  Q1BE3GG
• Materiale guarnizione
  EPDM
• Materiale collettori
  1.4571

Quota di montaggio

• Raccordo per tubi sul lato aspirante DNs
  R 2½
• Raccordo per tubi sul lato pressione DNd
  R 2½

Informazioni sull’inserimento di ordini

• Prodotto
  Wilo
• Denominazione del prodotto
  Comfort COR-4 Helix VE 602/K/CCe
• Peso netto circa m
  222 kg
• Codice articolo
  2539335
