Control SC-L

Descrizione serie

Equipaggiamento/funzionamento

Funzioni

  • Tre diversi modi di funzionamento per un ampio campo d'applicazione:
    • Modo di funzionamento "Svuotamento": per svuotare pozzetti di acque di scarico
    • Modo di funzionamento “Riempimento”: per riempire serbatoi idrici e cisterne
    • Modo di funzionamento “FTS”: per il comando di sistemi di separazione delle sostanze solide
  • Protezione da sovraccarichi regolabile
  • Salvamotore termico
  • Funzione di avviamento pompa
  • Tempo di post funzionamento regolabile
  • Scambio pompa automatico (a partire da 2 pompe)
  • Ottimizzazione del tempo di funzionamento (a partire da 2 pompe)
  • Pompa di riserva (a partire da 2 pompe)
  • Scambio pompe per blocco automatico (a partire da 2 pompe)
  • Monitoraggio della direzione di rotazione
  • Allarme acqua alta con avviamento forzato della/e pompa/e collegata/e
  • Protezione contro il funzionamento a secco
  • Memoria errori per 16 messaggi di errore incl. il tipo di guasto
  • Controllo della manutenzione

Equipaggiamento

  • Numero max. di pompe collegabili: max. 2 pompe con interruttore a galleggiante, max. 4 pompe con sensore di livello
  • Visualizzazione degli stati e dei dati di esercizio correnti, nonché dei guasti mediante display LC e LED
  • Contatore di esercizio
  • Guida menu basata sui simboli
  • Impostazione dei parametri di funzionamento e impiego mediante pulsante di comando
  • Interruttore principale
  • Salvamotore nella versione "DOL"
  • Fusibile e relè di sovraccarico nella versione "SD"
  • Selettore modo di funzionamento per pompa: funzionamento di emergenza/di prova, Off, funzionamento automatico

Chiave di lettura

Esempio:

Wilo-Control SC-L 2x18A-T4-SD-WM-Ex

Control

Apparecchio di comando

SC

Serie Smart Control

L

Versione “Lift” per applicazioni di sollevamento per acque

2

Numero di pompe collegabili

18A

Corrente nominale massima per pompa

T4

Alimentazione di rete:

M = 1~220-230 V, 50/60 Hz

T4 = 3~380-400 V, 50/60 Hz

34 = tensione di fase, ad es. 380 – 400 V

SD

Tipo di avviamento delle pompe collegate:

  • DOL = collegamento diretto
  • SD = collegamento stella-triangolo

WM

Tipo di montaggio: montaggio a parete

Ex

Versione per il collegamento diretto di pompe omologate Ex

Dati tecnici

  • Alimentazione di rete: 1~230 V, 50/60 Hz o 3~ 380/400 V, 50/60 Hz o a seconda delle richieste del cliente
  • Potenza nominale massima P2 per pompa:
    • 15 kW con collegamento diretto
    • 37 kW con collegamento stella-triangolo
  • Corrente nominale max. IN per pompa:
    • 32 A con collegamento diretto
    • 72 A con collegamento stella-triangolo
  • Tipo connessione: diretta o a stella-triangolo
  • Tensione comandi ausiliari: 24 VDC, 230 VAC
  • Temperatura d'esercizio: 0…+40 °C
  • Temperatura di stoccaggio: -10…+50 °C
  • Umidità relativa dell’aria max.: 50 %
  • Materiale della scatola: lamiera in acciaio rivestita
  • Grado di protezione: IP54
  • Sicurezza elettrica: Grado di inquinamento II

Descrizione/costruzione

Apparecchio di comando controllato da microprocessore per il comando in base al livello di un numero di pompe sommergibili da 1…4 con sensori analogici o digitali. L'inserimento dei singoli parametri avviene tramite una guida menu basata su simboli e un pulsante di comando.

Ingressi

1 ingresso analogico di precisione 4 – 20 mA per un controllo del livello mediante apposito sensore

2 (per 1 pompa) o 3 (per 2 pompe) ingressi digitali per un controllo del livello mediante interruttore a galleggiante

1 ingresso digitale per livello acqua scarso con interruttore a galleggiante (protezione contro il funzionamento a secco)

1 ingresso digitale per segnalazione acqua alta con interruttore a galleggiante (allarme di acqua alta)

1 ingresso per ciascuna pompa collegata per il monitoraggio termico dell'avvolgimento per sonde di temperatura bimetallo o in PTC

1 ingresso per ciascuna pompa collegata per il collegamento di sensori dell'umidità (ad es.: perdite nel vano motore o controllo della camera di tenuta)

1 ingresso digitale per On/Off esterno per l’inserimento e il disinserimento a distanza della modalità automatica

Uscite

1 contatto libero da potenziale per segnalazione cumulativa di funzionamento (SBM)

1 contatto libero da potenziale per segnalazione cumulativa di blocco (SSM)

1 contatto libero da potenziale per allarme acqua alta

1 contatto libero da potenziale come segnale per avviare l'agitatore a motore sommerso in funzione di una pompa (a riposo)

1 uscita analogica 0-10 V per l’emissione del valore reale del livello

Serie

Control SC-L

Download

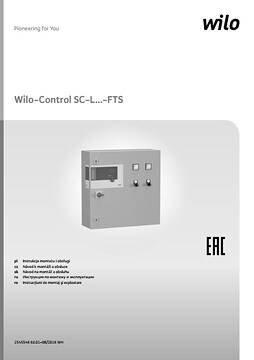

Wilo-Control SC-L
