Wilo-Atmos GIGA-N

La pompa normalizzata per applicazioni universali e una lunga vita operativa.

I vantaggi
Wilo-Atmos GIGA-N

La pompa normalizzata per applicazioni universali e una lunga vita operativa.

Wilo-Atmos GIGA-N è il modello economico delle nostre pompe a motore ventilato. Una grande varietà di scelta di motori e materiali e un esteso campo di temperatura da -20 a +140 °C la rendono una tuttofare adatta alle più svariate applicazioni.

La pompa, progettata per il funzionamento continuo, assicura una lunga vita operativa grazie a rivestimenti anticorrosivi e cuscinetti a sfera esenti da manutenzione. In caso di manutenzione, il giunto spaziatore assicura massima rapidità nella sostituzione della tenuta meccanica. Un convertitore di frequenza Wilo-EFC permette di regolare il numero di giri della pompa Wilo-Atmos GIGA-N. L’equipaggiamento prevede anche dispositivi di monitoraggio della temperatura e delle vibrazioni dei cuscinetti, per individuare precocemente eventuali guasti.

Wilo offre al riguardo servizi di assistenza tagliati a misura del cliente, dalla messa in servizio alla manutenzione, e garantisce con il monitoraggio a distanza Wilo una sicurezza di funzionamento ottimale grazie al pacchetto senza pensieri WiloCare.


Particolarità/vantaggi del prodotto

  • Risparmio di energia garantito grazie all’elevato rendimento complessivo, al sistema idraulico migliorato e all’impiego di motori IE3/IE4
  • Adatto per l’alimentazione di acqua potabile (conformità ACS e UBA)
  • Rivestimento mediante cataforesi di tutti i componenti a contatto con il flusso d’acqua per un’elevata resistenza alla corrosione e una lunga durata (assente nella versione per acqua potabile)
  • Utilizzo universale grazie alle dimensioni standardizzate, alle diverse varianti del motore e ai giranti realizzati con diversi materiali
  • Facile manutenzione grazie al giunto spaziatore di facile utilizzo nel tipo costruttivo “back pull out”
  • Massima sicurezza di funzionamento grazie alla struttura del girante migliorata per ridurre la pressione
Descrizione serie
Wilo-Atmos GIGA-N (2pl)

Tipo costruttivo

Pompa centrifuga monostadio a bassa prevalenza con aspirazione assiale, montata su basamento. Versione standard con giunto spaziatore.

Applicazione

  • Pompaggio di acqua di riscaldamento (secondo VDI 2035), acqua fredda e miscele acqua/glicole senza sostanze abrasive negli impianti di riscaldamento, condizionamento e refrigerazione
  • Applicazioni nell’irrigazione canalizzata, nella tecnica edilizia, nell’industria generica, nelle centrali elettriche, ecc.

Equipaggiamento/funzionamento

Pompa centrifuga monostadio a bassa prevalenza in costruzione monoblocco con giunto, protezione giunto, motore e basamento

  • Tenuta meccanica

Chiave di lettura

Esempio

Atmos GIGA-N 40/200-11/2

Atmos

Famiglia di prodotti

GIGA

Denominazione serie

N

Pompa standard con bocca aspirante assiale

40

DN per la flangia di mandata

200

Diametro nominale girante [mm]

11

Potenza nominale P2 [kW]

2

Numero poli

Dati tecnici

  • Campo di temperatura consentito -20 °C…+140 °C
  • Allacciamento alla rete 3~400 V, 50 Hz
  • Grado di protezione IP55
  • Diametri nominali DN 32…DN 150
  • Pressione d'esercizio max. 16 bar

Materiali

  • Corpo pompa e lanterna. Standard: EN-GJL-250
  • Girante: Standard: EN-GJL-200; altre versioni su richiesta
  • Albero: 1.4021
  • Tenuta meccanica: AQEGG; altre tenute meccaniche su richiesta

Costruzione

  • Pompa centrifuga a bassa pressione monostadio come basamento con bocca aspirante assiale, supporto cuscinetto flangiato e fissaggio all’asse per l’accoppiamento flessibile del propulsore
  • Un giunto spaziatore (giunto a manicotto) standard che offre la possibilità di lasciare il motore in posizione durante lo smontaggio dell’unità rotore
  • Variante ...-P5 senza giunto spaziatore (a prezzo ridotto, vedere listino prezzi)

Fornitura

  • Pompa
  • Istruzioni di montaggio, uso e manutenzione
  • Pompa ad asse nudo oppure
  • Pompa su basamento con giunto e coprigiunto, senza motore oppure
  • pompa completamente montata su basamento con elettromotore

Opzioni

  • Variante ...-P5 senza giunto spaziatore (a prezzo ridotto)
  • Altri materiali e versioni su richiesta
  • Altri voltaggi e frequenze su richiesta

Accessori

Regolazione automatica del numero di giri:

Sistema di regolazione per pompe Wilo adatto per la regolazione automatica, modulante delle prestazioni pompe. Per ulteriori informazioni sul tema “Apparecchi di comando e regolazione”, rivolgersi a Wilo.

Documenti

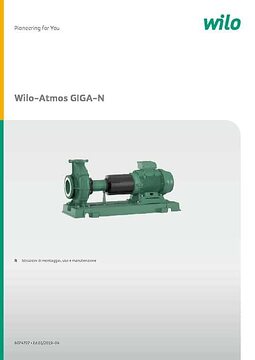

Istruzioni di montaggio, uso e manutenzione

Wilo-Atmos GIGA-N

Codice articolo 6074707
Edizione 2019-04
Numero di pagine 1064
PDF (8 MB)

Wilo-Atmos GIGA-N

Codice articolo 6074707
Edizione 2019-04
Numero di pagine 44
PDF (4 MB)

CE

CE 2195286-08

Numero di pagine 6
PDF (303 KB)

CE 2212967-02

Numero di pagine 6
PDF (289 KB)
Selezionare un prodotto
Numero di risultati: 688
Denominazione del prodottoNumero dei poliMEIIERaccordo per tubi sul lato aspiranteRaccordo per tubi sul lato pressioneGiunto spaziatorePotenza nominale del motore P2Peso lordo circa mCodice articoloGruppo GRDPrezzo (IVA esclusa)
Atmos GIGA-N 32/125-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
93 kg
6086289
12
su richiesta
Atmos GIGA-N 32/125-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
93 kg
6086697
12
su richiesta
Atmos GIGA-N 32/125-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
95 kg
6086290
12
su richiesta
Atmos GIGA-N 32/125-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
95 kg
6086698
12
su richiesta
Atmos GIGA-N 32/125-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
97 kg
6086291
12
su richiesta
Atmos GIGA-N 32/125-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
97 kg
6086699
12
su richiesta
Atmos GIGA-N 32/125-1,1/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,1 kW
101 kg
6086292
12
su richiesta
Atmos GIGA-N 32/125-1,1/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,1 kW
101 kg
6086700
12
su richiesta
Atmos GIGA-N 32/125-1,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,5 kW
104 kg
6086293
12
su richiesta
Atmos GIGA-N 32/125-1,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,5 kW
104 kg
6086701
12
su richiesta
Atmos GIGA-N 32/125-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
111 kg
6086294
12
su richiesta
Atmos GIGA-N 32/125-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
111 kg
6086702
12
su richiesta
Atmos GIGA-N 32/125-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090546
12
su richiesta
Atmos GIGA-N 32/125-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
128 kg
6086295
12
su richiesta
Atmos GIGA-N 32/125-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
120 kg
6086703
12
su richiesta
Atmos GIGA-N 32/125-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090545
12
su richiesta
Atmos GIGA-N 32/125-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
139 kg
6086296
12
su richiesta
Atmos GIGA-N 32/125-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
131 kg
6086704
12
su richiesta
Atmos GIGA-N 32/160-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
99 kg
6086574
12
su richiesta
Atmos GIGA-N 32/160-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
99 kg
6086982
12
su richiesta
Atmos GIGA-N 32/160-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
102 kg
6086573
12
su richiesta
Atmos GIGA-N 32/160-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
102 kg
6086981
12
su richiesta
Atmos GIGA-N 32/160-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
104 kg
6086572
12
su richiesta
Atmos GIGA-N 32/160-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
104 kg
6086980
12
su richiesta
Atmos GIGA-N 32/160-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
118 kg
6086579
12
su richiesta
Atmos GIGA-N 32/160-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
118 kg
6086987
12
su richiesta
Atmos GIGA-N 32/160-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090543
12
su richiesta
Atmos GIGA-N 32/160-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
135 kg
6086578
12
su richiesta
Atmos GIGA-N 32/160-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
127 kg
6086986
12
su richiesta
Atmos GIGA-N 32/160-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090542
12
su richiesta
Atmos GIGA-N 32/160-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
145 kg
6086577
12
su richiesta
Atmos GIGA-N 32/160-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
137 kg
6086985
12
su richiesta
Atmos GIGA-N 32/160-5,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
5,5 kW
173 kg
6086576
12
su richiesta
Atmos GIGA-N 32/160-5,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
5,5 kW
165 kg
6086984
12
su richiesta
Atmos GIGA-N 32/160.1-0,25/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,25 kW
100 kg
6086593
12
su richiesta
Atmos GIGA-N 32/160.1-0,25/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,25 kW
100 kg
6087001
12
su richiesta
Atmos GIGA-N 32/160.1-0,37/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,37 kW
103 kg
6086592
12
su richiesta
Atmos GIGA-N 32/160.1-0,37/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,37 kW
103 kg
6087000
12
su richiesta
Atmos GIGA-N 32/160.1-0,55/4
4
≥0,4
IE3
DN 50
DN 32
With spacer
0,55 kW
105 kg
6086591
12
su richiesta
Atmos GIGA-N 32/160.1-0,55/4-P5
4
≥0,4
IE3
DN 50
DN 32
Without spacer
0,55 kW
105 kg
6086999
12
su richiesta
Atmos GIGA-N 32/160.1-1,5/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
1,5 kW
112 kg
6086598
12
su richiesta
Atmos GIGA-N 32/160.1-1,5/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
1,5 kW
112 kg
6087006
12
su richiesta
Atmos GIGA-N 32/160.1-2,2/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
2,2 kW
119 kg
6086597
12
su richiesta
Atmos GIGA-N 32/160.1-2,2/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
2,2 kW
119 kg
6087005
12
su richiesta
Atmos GIGA-N 32/160.1-2-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090544
12
su richiesta
Atmos GIGA-N 32/160.1-3/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
3 kW
136 kg
6086596
12
su richiesta
Atmos GIGA-N 32/160.1-3/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
3 kW
128 kg
6087004
12
su richiesta
Atmos GIGA-N 32/160.1-4-B
-
-
-
DN 50
DN 32
Without spacer
-
-
6090535
12
su richiesta
Atmos GIGA-N 32/160.1-4/2
2
≥0,4
IE3
DN 50
DN 32
With spacer
4 kW
146 kg
6086595
12
su richiesta
Atmos GIGA-N 32/160.1-4/2-P5
2
≥0,4
IE3
DN 50
DN 32
Without spacer
4 kW
138 kg
6087003
12
su richiesta
