Wilo-Rexa SOLID-Q

Descrizione serie

Particolarità/vantaggi del prodotto

  • Massima sicurezza di funzionamento e ridotta necessità di manutenzione soprattutto per il pompaggio di acqua carica non trattata grazie alle caratteristiche di autopulizia
  • Riduzione dei costi energetici grazie all’elevato rendimento idraulico e alla tecnologia dei motori fino a IE5 per il montaggio sommerso e all’asciutto (in conformità a IEC TS 60034-30-2)
  • Protezione anticorrosiva grazie al rivestimento Ceram opzionale per una più lunga vita operativa con fluidi aggressivi
  • Digital Data Interface (DDI) opzionale con controllo delle fluttuazioni, data logger, server web e targhetta dati pompa digitale per la pratica supervisione e il facile collegamento con il sistema
  • Nexos Intelligence integrabile per l’ottimizzazione della pompa e del sistema

Wilo-Rexa SOLID-Q con Nexos Intelligence - La soluzione intelligente per una stazione pompa per acque cariche

Il pompaggio di acque cariche non depurate è sempre più difficile a causa della presenza sempre maggiore di sostanze solide e fisse, e comporta maggiori costi di esercizio. La nuova Wilo-Rexa SOLID-Q con funzioni Nexos Intelligence eccelle per sicurezza di funzionamento, efficienza energetica e un altissimo grado di funzioni digitali in rete. La combinazione smart tra alto risparmio e quel tanto di comfort in più nel lavoro quotidiano.

Tipo costruttivo

Pompa sommergibile per acque cariche con e senza sistema di raffreddamento attivo per il pompaggio di acqua carica non trattata per il funzionamento continuo nel montaggio sommerso fisso e mobile e nel montaggio fisso all’asciutto.

Impiego

Pompaggio di

  • acqua carica non trattata contenente sostanze fecali e corpi a fibre lunghe
  • Acque cariche contenenti sostanze fecali
  • Acqua di processo

Equipaggiamento/funzionamento

  • Raffreddati in superficie o autoraffreddanti con sistema di raffreddamento attivo
  • Motori asincroni fino alla classe di rendimento IE3
  • Motori a magnete permanente fino alla classe di rendimento IE5
  • Passacavo a tenuta d’acqua longitudinale

Fornitura

  • Pompa sommergibile per acque cariche
  • Cavo di collegamento con estremità cavo libera
  • Accessori montati
  • Manuale di esercizio e manutenzione

Chiave di lettura

Esempio:

Wilo-Rexa SOLID-Q15-98A + FKT 20.2M-4/32GX-P4

Sistema idraulico:

SOLID-Q15-98A

SOLID

Pompa sommergibile per acque cariche con sistema idraulico SOLID

15

x10 = diametro nominale bocca mandata ad es. DN 150

98

Numero caratteristico prestazioni

A

Materiali

  • A = Standard
  • B = Anticorrosione 1
  • D = Antiabrasione 1

T

Girante SOLID

  • T = girante a due canali chiusa
  • G = girante monocanale semiaperta
  • Q = girante a due canali semiaperta

Motore:

FKT 20.2M-4/32GX-P4

FKT

Tipo di motore:

T = motore a raffreddamento superficiale senza sistema di raffreddamento

FK, FKT, HC = motore autoraffreddante con sistema di raffreddamento attivo

20

Dimensione

2

Cifra differenziale

M

Versione albero

M = versione standard

L = versione rinforzata

4

Numero poli

32

x10 = lunghezza di pacco in mm

G

Versione tenuta:

G = due tenute meccaniche separate

K = cassetta ermetica monoblocco con due tenute meccaniche

X

Con omologazione Ex

P4

Tipologia motore

  • E = motore asincrono
  • P = motore a magnete permanente
  • 4 = Classe IE (in linea con la norma ISO 60034-30)

Dati tecnici

  • Alimentazione di rete: 3~400 V, 50 Hz
  • Modo di funzionamento immerso: S1
  • Modo di funzionamento non sommerso: S1 (FK-, FKT-, HC-Motor) o S2 (motore T, a seconda della potenza)
  • Grado di protezione: IP68
  • Temperatura fluido: 3...40 °C, temperature più elevate su richiesta
  • Passaggio sferico libero:
    • Girante T: 78x105…150x150 mm
    • Girante G: 80 o 90 mm
    • Girante Q: 78 mm
  • Profondità d’immersione max.: 20 m

Materiali

  • Parti del corpo: EN-GJL-250 o EN-GJS-500-7
  • Girante: EN-GJL-250 o EN-GJS-500-7
  • Guarnizioni statiche: FPM
  • Guarnizione lato pompa: SiC/SiC
  • Guarnizione lato motore: FPM, carbone/ceramica oppure SiC/SiC
  • Albero: acciaio inossidabile 1.4021

Descrizione/costruzione

Pompa sommergibile monoblocco per il montaggio sommerso e all’asciutto, fisso e mobile. Il montaggio mobile dipende dal tipo di modello.

Sistema idraulico

Per l’uscita lato mandata sono previsti raccordi a flangia orizzontali. La sostanza secca massima possibile è pari all’8 %. Si utilizzano le seguenti forme di girante:

  • T = girante a due canali chiusa
  • G = girante monocanale semiaperta
  • Q = girante a due canali semiaperta

I modelli di girante SOLID-G e SOLID-Q permettono di regolare la fessura tra bocca aspirante e girante. Questo consente un’efficienza costante del sistema idraulico.

Motore

Per l’azionamento si utilizzano motori sommersi con raffreddamento passivo e attivo:

  • i motori T (con raffreddamento superficiale) hanno un raffreddamento passivo. Essi cedono il calore residuo attraverso le parti del corpo motore direttamente al fluido circostante. Perciò è possibile impiegare i motori immersi nel funzionamento continuo (S1) e non sommersi, a seconda della potenza, nel funzionamento di breve durata (S2).
  • I motori FK, FKT e HC sono autoraffredati e hanno un sistema di raffreddamento attivo. Il calore residuo viene condotto attraverso il fluido refrigerante (olio bianco o soluzione acqua-glicol) in uno scambiatore di calore integrato, che a sua volta cede il calore residuo al fluido pompato. Pertanto, questi motori si prestano al funzionamento continuo (S1) sia allo stato immerso che non sommerso.

Per tutti i motori è prevista una camera di tenuta che protegge il motore dall’infiltrazione di fluidi. Essa è accessibile dall’esterno e può essere sorvegliata, in via opzionale, da un elettrodo inserito nella camera stessa. Tutti i fluidi di riempimento utilizzati sono potenzialmente biodegradabili e non costituiscono un pericolo per l’ambiente.

In più, in base alla potenza, sono disponibili anche motori ad alta efficienza:

    • Motori asincroni della classe di rendimento IE3*
    • Motori a magnete permanente della classe di rendimento IE4/5*

* (IE3/4 = in linea con la norma IEC 60034-30, IE5 = in linea con la norma IEC TS 60034-30-2)

Il passacavo dei motori è a tenuta d’acqua longitudinale, le lunghezze dei cavi possono essere configurate individualmente.

Guarnizione

A seconda del tipo di motore, sono previste le seguenti varianti di tenuta sul lato fluidi e quello motore:

  • Variante G: due tenute meccaniche agenti indipendentemente l’una dall’altra
  • Variante K: cassetta ermetica monoblocco con due tenute meccaniche agenti indipendentemente l’una dall’altra

Campo prestazioni

Wilo-Rexa SOLID-Q

Download

Wilo-EMU FA

Codice articolo 6074691
Edizione 1606
Numero di versione 03
Formato pagina 209.9 x 297.0 mm
Numero di pagine 76

PDF (7 MB)

Scarica

Wilo-EMU FA

Codice articolo 6072704
Edizione 1606
Numero di versione 05
Formato pagina 209.9 x 297.0 mm
Numero di pagine 96

PDF (8 MB)

Scarica

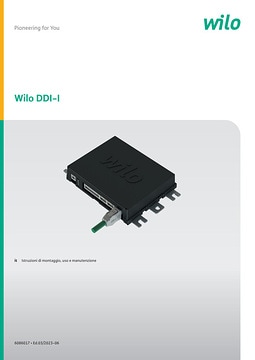

Wilo DDI-I
