Jet HWJ 20 L 203 (1~230 V)

Установка с центробежным насосом в компактном исполнении с горизонтальным всасывающим и вертикальным напорным патрубком, которая состоит из следующих компонентов:

Самовсасывающий одноступенчатый струйный насос со сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением. Напрямую присоединенный фланцами однофазный или трехфазный электродвигатель со встроенным термическим защитным выключателем и конденсатором в однофазном исполнении.

Система управления насосом с управляющим агрегатом и мембранным напорным резервуаром, манометрическим выключателем и манометром (0–6 бар).

Напорный бак оснащен прочной заменяемой мембраной нового типа из материала «Бутил+» с отличными рабочими характеристиками. Резервуар не нуждается в техническом обслуживании; также не нуждается в дозаправке на протяжении всего срока гарантии.

Все детали, находящиеся в контакте с перекачиваемой жидкостью, выполнены в антикоррозионном исполнении.

Насосная установка предварительно установлена в готовом к подсоединению виде и подключается с помощью кабеля длиной 2 м и сетевого штекера. Идеально подходит для переносной эксплуатации в саду или для различных увлечений. В трехфазном исполнении подсоединение выполняется через клеммную коробку.

Материалы

• Корпус насоса
  Нержавеющая сталь
• Рабочее колесо
  Нержавеющая сталь
• Вал
  Нержавеющая сталь
• Уплотнение вала
  CVPFF
• Материал уплотнения
  NBR

Эксплуатационные параметры

• Перекачиваемая жидкость
  Water
• Т перекачиваемой жидкости T_min
  5 °C
• Макс. T перекачиваемой жидкости T_max
  35 °C
• Объем брутто мембранного расширительного сосуда V
  20 л
• Максимальное рабочее давление p
  10 бар
• Напорный патрубок
  Rp 1
• Макс. температура окружающей среды T_max
  40 °C

Данные электродвигателя

• Номинальный ток I_N
  5.20 А
• Коэффициент мощности cos φ
  0.98
• Номинальная частота вращения n
  2900 об/мин
• Подключение к сети
  1~230 V, 50 Hz
• Класс нагревостойкости изоляции
  B
• Электромагнитная совместимость
  EN 61000-6-1, -2, -3, -4
• Класс защиты
  IP44

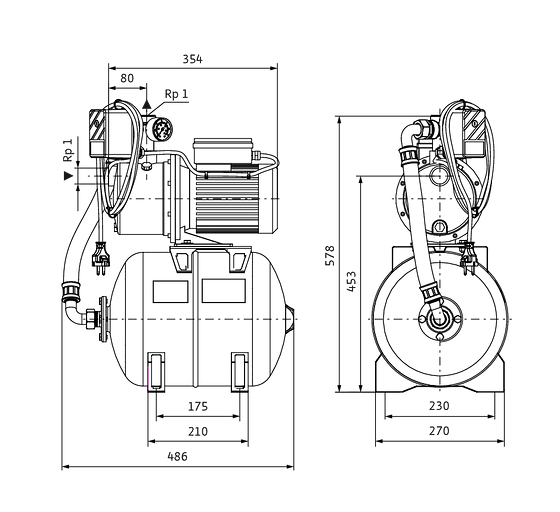

Установочные размеры

• Патрубок на всас. стороне DNs
  Rp 1
• Патрубок на напорн. стороне DNd
  Rp 1

Информация о размещении заказа

• Масса нетто прибл. m
  16 кг
• Изделие
  Wilo
• Обозначение изделия
  Jet HWJ 20 L 203 (1~230 V)
• Артикульный номер
  2549380
