CronoNorm-NLG 200/390-45/4

Duomenų lapas

Hidraulinės įrangos duomenys
  • Maksimalus darbinis slėgis PN
    16 bar
  • Debitas maks. Q
    2400 m³/h
  • Padavimo aukštis, maks. H
    100,00 m
  • Min. darbinės terpės temperatūra Tmin
    -20 °C
  • Maks. darbinės terpės temperatūra Tmax
    120 °C
  • Min. aplinkos temperatūra Tmin
    -15 °C
  • Maks. aplinkos temperatūra Tmax
    40 °C
Variklio duomenys
  • Maitinimo įtampa
    3~400 V, 50 Hz
  • Įtampos nuokrypis
    ±10 %
  • Nominali variklio galia P2
    45,00 kW
  • Variklio energinio efektyvumo klasė
    IE3
  • Vardinė srovė IN
    87,90 A
  • Nominalios apsukos n
    1485 sūk./min.
  • Galios faktorius cos φ
    0.83
  • Izoliacijos klasė
    F
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    DN 250
  • Vamzdžio jungtis slėgio pusėje
    DN 200
Medžiagos
  • Siurblio korpusas
    Cast iron
  • Darbaratis
    Cast iron
  • Velenas
    Nerūdijantis plienas
  • Mechaninis sandariklis
    AQ1EGG
  • Karkasas
    Cast iron
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    CronoNorm-NLG 200/390-45/4
  • EAN numeris
    4048482867311
  • Prekės numeris
    4459310
  • Grynoji masė (apyt.) m
    832 kg
  • Bendroji masė (apyt.) m
    850,0 kg
  • Ilgio matmuo su pakuote
    2200 mm
  • Aukščio matmuo su pakuote
    1138 mm
  • Pločio matmuo su pakuote
    800 mm
  • Pakuotė
    Transportavimo pakuotė
  • Pakuotės rūšis
    Vienu būdu įstatomas padėklas

Aprašymas

Vienpakopis išcentrinis siurblys kaip siurblys ant pamatinės plokštės. Su palei ašį sumontuotu siurbimo ir slėgio atvamzdžiu, galima tvirtinti ant pagrindo. Siurblys su atrama ir prijungta guolių atrama, elastinga išmontuojama mova, movos apsauginiu įtaisu, drauge sumontuoti ant bendros pagrindo plokštės.

IEC variklis su 3 termorezistoriaus jutikliais. Veleną užsandarina neaušinamas mechaninis sandariklis iki ne didesnės negu 120 °C temperatūros. Ketaus korpusas, nerūdijančio plieno velenas, ketaus darbaratis (papildomai sumokėjimus galima įsigyti darbaratį iš bronzos).

Medžiagos
  • Siurblio korpusas
    Cast iron
  • Darbaratis
    Cast iron
  • Karkasas
    Cast iron
  • Velenas
    Nerūdijantis plienas
  • Veleno sandariklis
    AQ1EGG
Eksploatavimo duomenys
  • Darbinė terpė
    Water
  • Min. darbinės terpės temperatūra Tmin
    -20 °C
  • Maks. darbinės terpės temperatūra Tmax
    120 °C
  • Maksimalus darbinis slėgis p
    16 bar
  • Maks. aplinkos temperatūra Tmax
    40 °C
  • Mažiausio našumo indeksas (MEI)
    0.4
Variklio duomenys
  • Maitinimo įtampa
    3~400 V, 50 Hz
  • Įtampos nuokrypis
    ±10 %
  • Variklio energinio efektyvumo klasė
    IE3
  • Nominalioji galia P2
    45000,0 W
  • Nominalios apsukos n
    1485 sūk./min.
  • Vardinė srovė IN
    87,90 A
  • Galios faktorius cos φ
    0.83
  • Izoliacijos klasė
    F
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    DN 250
  • Vamzdžio jungtis slėgio pusėje
    DN 200
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Grynoji masė (apyt.) m
    832 kg
  • Produkto žymėjimas
    CronoNorm-NLG 200/390-45/4
  • Prekės numeris
    4459310

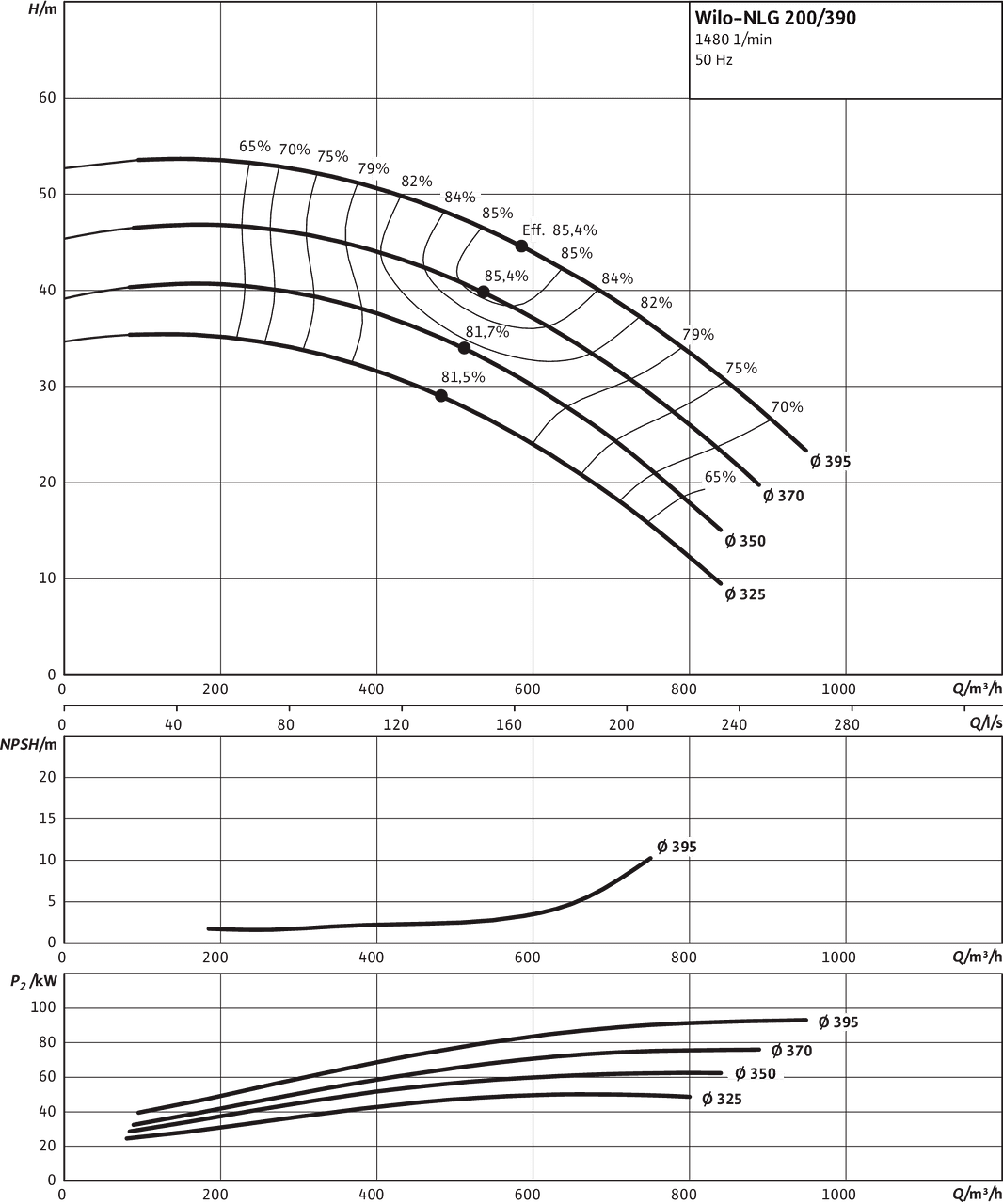

Kreivės

CronoNorm-NLG 200/390

CronoNorm-NLG 200/390
CronoNorm-NLG 200/390

Užsakymo informacija

Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    CronoNorm-NLG 200/390-45/4
  • EAN numeris
    4048482867311
  • Prekės numeris
    4459310
  • Bendroji masė (apyt.) m
    850,0 kg
  • Grynoji masė (apyt.) m
    832 kg
  • Bendrasis ilgis L
    1840,0 mm
  • Aukštis be pakuotės H
    948 mm
  • Pakuotė
    Transportavimo pakuotė
  • Pakuotės rūšis
    Vienu būdu įstatomas padėklas
  • Kiekis kiekvienam sluoksniui
    1
  • Plotis be pakuotės L
    730,0 mm
  • Skaičius ant padėklo
    1
  • Turimumas rinkoje
    2010-01-01
  • Date of introduction
    2010-01-01
