Flumen EXCEL-TRE 20.145-4/13 S7

Duomenų lapas

Vienetas
  • Vartojamoji galia darbo taške P1.1
    0,57 kW
  • Maks. trauka F
    105 N
  • Traukos galios skaičius
    184 N/kW
  • Grynoji masė (apyt.) m
    40 kg
  • Apsauga nuo sprogimo ATEX
    pasirinktinai
  • Apsauga nuo sprogimo FM
    pasirinktinai
  • Variklio apsaugos klasė
    IP68
Sparnuotė
  • Sparnuotės konstrukcija
    Trijų menčių sparnuotė su savaiminio išsivalymo galvute; sparnai nusklembti į galą, dėl to išvengiama užsikimšimo ir užstrigimo
  • Nominal propeller diameter Dnom
    200 mm
  • Sparnuotės sukimosi greitis n
    1416 sūk./min.
  • Pavaros perdavimų skaičius
    1.000
Užpildymo kiekiai ir rūšys
  • Sandarinimo kemeros užpildas
    Baltoji alyva
  • Sandarinimo kameros užpildo tūris V
    0,40 l
Variklis/elektronika
  • Variklio tipas
    TE 12-4/13GRF (Ex)
  • Variklio konstrukcija
    Panardinamasis variklis - aušinamaisiais paviršiais
  • Maitinimo įtampa
    3~400 V, 50 Hz
  • Vardinė srovė IN
    2,95 A
  • Paleidimo srovė – tiesioginis IA
    14 A
  • Vartojamoji galia P1 max
    1,40 kW
  • Nominali variklio galia P2
    1,10 kW
  • Sūkių dažnis n
    1416 sūk./min.
  • Variklio energinio efektyvumo klasė
    IE3
  • Naudingumo koeficientas ηM
    78.0
  • Galios faktorius cos φ
    0.69
  • Min. darbinės terpės temperatūra Tmin
    3 °C
  • Maks. darbinės terpės temperatūra Tmax
    40 °C
  • Didž. panardinimo gylis
    20,00 m
  • Izoliacijos klasė
    F/B (pasirinktinai H/B)
  • Maks. įsijungimo dažnis t
    15 1/h
  • min. perjungimų pauzė t
    3 min.
  • Pradinis sukimo momentas M
    18,3 Nm
  • Inercijos momentas
    0,00210 kg m²
  • Variklio tvirtinimas
    2 radialiniai rutuliniai guoliai
Medžiagos
  • Variklio medžiaga
    Nerūdijantis plienas
  • Statinis sandariklis
    FKM
  • Variklio velenas
    1.4021, X20Cr13
  • Sandarinimo kamera
    1.4408, GX5CrNiMo19-11-2
  • Sandariklis, terpės pusėje
    SiC/SiC, Q1Q1VGG
  • Sparnuotė
    1.4408, GX5CrNiMo19-11-2
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Flumen EXCEL-TRE 20.145-4/13 S7
  • Prekės numeris
    TRE_20_145-4_13_S7_400_50
  • Grynoji masė (apyt.) m
    40 kg
Pasirinktys
  • Apsaugos nuo sprogimo tipas
    ATEX, FM
  • Variklio apsauga
    Bimetalo

Matmenys ir brėžiniai

WILO-Flumen Excel-TRE 20

WILO-Flumen Excel-TRE 20
WILO-Flumen Excel-TRE 20

Užsakymo informacija

Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Flumen EXCEL-TRE 20.145-4/13 S7
  • Prekės numeris
    TRE_20_145-4_13_S7_400_50
  • Grynoji masė (apyt.) m
    40 kg
  • Turimumas rinkoje
    2010-01-01
  • Date of introduction
    2010-01-01

Downloads

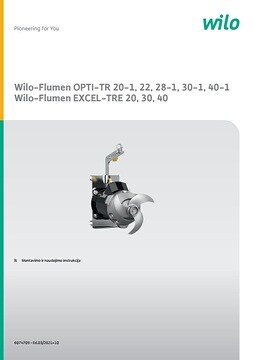

Wilo-Flumen OPTI-TR 20-1, 28-1, 30-1, 40-1 Wilo-Flumen EXCEL-TRE 20, 30, 40

Prekės numeris 6074709
Leidimas 2019-01
Versijos numeris 02
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 52

PDF (17 MB)

Atsisiųsti

PDF: Flumen EXCEL-TRE 20.145-4/13 S7
