SiBoost Smart 1 Helix VE 3602-7,5

Duomenų lapas

Leistina taikymo sritis
  • Maks. darbinės terpės temperatūra
    50 Celsius
  • Maks. aplinkos temperatūra
    40 Celsius
  • Valdymas
    Su dažnio keitikliu
  • Maksimalus darbinis slėgis
    25 bar
  • Vamzdžio jungtis įsiurbimo pusėje
    DN 65
  • Vamzdžio jungtis slėgio pusėje
    DN 65
  • Pakopų skaičius
    2
  • Rezervinių siurblių skaičius
    0
  • Darbinių siurblių skaičius
    1
Variklio duomenys
  • Įtampos nuokrypis
    400/50:+/-10%_380/60:+/-10%_460/60:+/-10% %
  • Izoliacijos klasė
    F
  • Apsaugos klasė
    IP55
  • Mechaninė variklio nominalioji galia
    7.50 kW
  • 12.00 A
  • Variklio naudingumo koeficientas ηm 50 %
    2
  • Variklio naudingumo koeficientas ηm 75 %
    2
  • Variklio naudingumo koeficientas ηm 100 %
    91.7
Medžiagos
  • Siurblio korpusas
    5.1301, EN-GJL-250
  • Velenas
    1.4057, X20CrNi17-2
  • Darbaratis
    1.4307, X2CrNi18-9
  • Sandariklio medžiaga
    EPDM
  • Mechaninis sandariklis
    Q1BE3GG
Informacija apie užsakymo pateikimą
  • Grynoji masė (apyt.)
    163 kg
  • Aprašymas
    2540879
  • Gamintojas
    Wilo

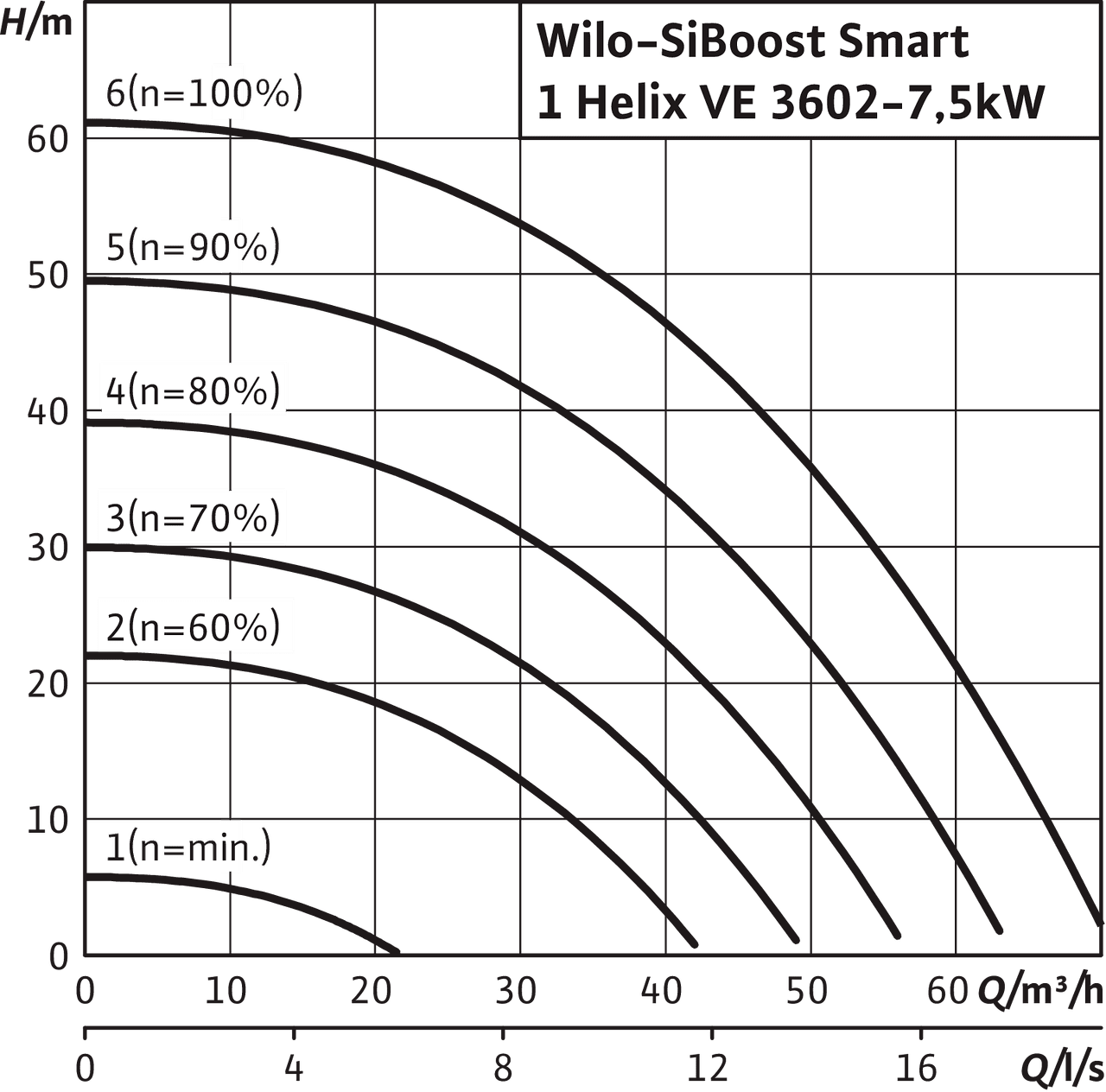

Kreivės

SiBoost Smart

SiBoost Smart
SiBoost Smart

Gnybtų išdėstymo schema

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Užsakymo informacija

Information for order placements
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    SiBoost Smart 1 Helix VE 3602-7,5
  • EAN numeris
    4048482385969
  • Aprašymas
    2540879
  • Bendroji masė (apyt.)
    188.0 kg
  • Grynoji masė (apyt.)
    163 kg
  • Bendrasis ilgis
    955.0 mm
  • Aukštis be pakuotės
    1220 mm
  • Spalva
    žalias / juodas / sidabrinis
  • Pakuotė
    Transportavimo pakuotė
  • Pakuotės rūšis
    Vienu būdu įstatomas padėklas
  • Kiekis kiekvienam sluoksniui
    1
  • Plotis be pakuotės
    500.0 mm
  • Mažiausias užsakymo kiekis
    1
  • Skaičius ant padėklo
    1

Aprašymas

Aukšto efektyvumo, įjungimui paruoštas vandens tiekimo įrenginys (nesavisiurbis) su 1 vertikaliu konstrukcinės serijos Helix VE nerūdijančio plieno aukšto slėgio sauso rotoriaus išcentriniu siurbliu.

Visiškai automatizuotas vandens tiekimas priešslėginiu režimu iš komunalinio vandentiekio arba talpyklų

Geriamojo ir buitinio vandens, aušinimo vandens, gaisrų gesinimui (išskyrus priešgaisriniams įrenginiams pagal DIN14462 ir gavus vietinės priešgaisrinės saugos institucijos leidimą) ar kitokio technologinio vandens be cheminių, mechaninių, abrazyvinių ar ilgapluoščių priemaišų pumpavimui.

Ypatybės / gaminio privalumai

  • Patvari sistema naudojant Helix VE konstrukcinės serijos nerūdijančio plieno aukšto slėgio išcentrinius siurblius bei įmontuotą oru aušinamą dažnio keitiklį
  • Didelio veiksmingumo siurblių hidraulinė sistema su IE4 ekvivalentiškais norminiais varikliais
  • Itin platus dažnio keitiklio reguliavimo intervalas: nuo 25 iki didž. 60 Hz (priklausomai nuo versijos)
  • Integruota visiškos variklio apsaugos sistema su PTC
  • Integruotas sausosios eigos atpažinimas su automatiniu atjungimu vandens trūkumo atveju pagal variklio reguliavimo elektronikos charakteristikas
  • Kitos specifinės sistemos pagal kliento užsakymą

Įranga / veikimas

  • 1 konstrukcinės serijos „Helix VE“ siurblys su IE4 ekvivalentišku norminiu varikliu, bepakopio reguliavimo, su įmontuotu dažnio keitikliu
  • Cinkuotojo plieno pagrindo rėmas su reguliuojamo aukščio amortizatoriais korpuso triukšmui slopinti
  • Su terpe besiliečiančios dalys atsparios korozijai
  • Vamzdynas iš nerūdijančiojo plieno 1.4301
  • Slėgio pusės uždarymo sklendė
  • Slėgio pusės atbulinis vožtuvas
  • Membraninis slėgio indas 8 l, PN16, slėgio pusė
  • Manometras, slėgio pusė
  • Pasirinktinai vandens trūkumo saugiklis ir manometras (įsiurbimo pusė)

Paruoštas įjungimui, sujungtas laidais ir vamzdžiais su slėgio pusės uždaromąja armatūra, sumontuotas ant pagrindo rėmo.

Medžiagos
  • Siurblio korpusas
    5.1301, EN-GJL-250
  • Darbaratis
    1.4307, X2CrNi18-9
  • Velenas
    1.4057, X20CrNi17-2
  • Sandariklio medžiaga
    EPDM
  • Vamzdyno medžiaga
    1.4307, X2CrNi18-9
Eksploatavimo duomenys
  • Maksimalus darbinis slėgis
    25 bar
  • Slėgio atvamzdis
    DN 65
  • Maks. darbinės terpės temperatūra
    50 Celsius
  • Min. darbinės terpės temperatūra
    3 Celsius
  • Maks. aplinkos temperatūra
    40 Celsius
Variklio duomenys
  • Veleno galia P2 (Q=maks.) pagal pasirinktą darbaračio * siurblių skaičių
    7500 W
  • 12.00 A
  • Nominalios apsukos
    3260 rpm
  • Apsaugos klasė
    IP55
  • Apsaugos klasė
    IP55
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    DN 65
  • Vamzdžio jungtis slėgio pusėje
    DN 65
Informacija apie užsakymo pateikimą
  • Grynoji masė (apyt.)
    163 kg
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    SiBoost Smart 1 Helix VE 3602-7,5
  • Aprašymas
    2540879
