SiFire EN 150/315-273-222/1.1 DJ

Duomenų lapas

Hidraulinės įrangos duomenys
  • Įtako slėgis
    6 bar
  • Maksimalus darbinis slėgis PN
    16 bar
  • Min. darbinės terpės temperatūra Tmin
    3 °C
  • Maks. darbinės terpės temperatūra Tmax
    50 °C
  • Min. aplinkos temperatūra Tmin
    10 °C
  • Maks. aplinkos temperatūra Tmax
    40 °C
Medžiagos
  • Siurblio korpusas
    EN-GJS-400-18-LT
  • Darbaratis
    1.4408
  • Velenas
    1.4057
  • Sandariklio medžiaga
    EPDM
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    SiFire EN 150/315-273-222/1.1 DJ
  • EAN numeris
    4048482373003
  • Prekės numeris
    4183923
  • Grynoji masė (apyt.) m
    1553 kg
  • Bendroji masė (apyt.) m
    1673.0 kg
  • Pakuotė
    Pardavimo pakuotė
  • Pakuotės rūšis
    Specialusis padėklas
  • Mažiausias užsakymo kiekis
    1

Aprašymas

Slėgio kėlimo įrenginys kaip visiškai automatinis kompaktinis įrenginys gaisro gesinimui pagal EN 12845.

Jį sudaro siurblys su horizontaliu pamato rėmu – EN 733 – ir papildoma mova, dyzeliniu varikliu ir daugiapakopiu, elektriniu, vertikaliu slėgio palaikymo siurbliu, membraniniu slėgio indu (turinys: 20 l) bei elektros skydine kiekvienam siurbliui, pritvirtinta ant stabilios laikančiosios konstrukcijos.

SC-Fire D modelis dyzeliniam varikliui su sumontuotu Smart Controller, papildomai SC-Fire J modelis slėgio palaikymo siurbliui, patvari konstrukcija iš specialių profilių su angomis krautuvui ir kabliams, kad būtų užtikrinamas saugus transportavimas. Reguliuojamo aukščio laikiklis išleidimo skirstytuvui, specialus pamato rėmas dyzeliniam varikliui, kai vibracijos perdavimas žymiai sumažinamas ir padidinamas patikimumas bei naudojimo laikas.

Cirkuliacinė sistema su dvejopo slėgio jungikliu, manometru, atbuliniu vožtuvu, sklende (apsaugota nuo pašalinių asmenų naudojimo) pagrindinio siurblio automatiniam paleidimui. Kabeliai paslėpti konstrukcijoje ir tokiu būdu yra apsaugoti nuo supurtymų ar įpjovimų. Serijinis modelis su tiesiogiai prie pagrindinio siurblio korpuso įrengta membrana, kad būtų galima išvengti perkaitimo nulinio srauto atveju.

Kuro talpykla su lygio jutikliais ir pakankamas kiekis šešių valandų autonominiam darbui bei dvi baterijos prie pamato rėmo ir baterijų kroviklis prie SC-Fire skydinės.

Nepriklausomas antivibracinis pamato rėmas siurbliui su dyzeliniu varikliu.

Perjungimo įtaisai „SC-Fire D“ ir „SC-Fire J“, naudojami su gaisro gesinimo įrenginiu pagal EN 12845.

Valdikliai įmontuoti plieno lakšto korpuse pagal apsaugos klasę IP54.

Labai aukšta valdymo kokybė ir ypač paprasta eksploatacija naudojantis SC Fire valdikliu, su simboliais, pateikiamais skystųjų kristalų ekrane, nesudėtingas vartotojo informavimas su paprastu meniu, spaudžiamas ir sukamas jungiklis greitam parametrų nustatymui. Informatyvus valdymo ir reguliavimo įtaisas įrenginio darbinio režimo priežiūrai.

Įrenginys paruoštas įjungimui, sujungtas laidais ir vamzdžiais, sumontuotas ant pagrindo rėmo.

Įvado slėgis:

Planuojant sistemos konfigūravimą turi būti atsižvelgta ė didžiausią įtako slėgį (žr. techninius duomenis). Maks. leistinas įtako slėgis skaičiuojamas pagal maks. įrenginio darbinio slėgį, jį sumažinant atitinkamu didžiausiu siurblio debito dydžiu, kai Q = 0. Sprinkleriniuose įrenginiuose pagal standartą EN 12845 vandens slėgis gali būti daugiausiai 12 barų. Sprinkleriniuose įrenginiuose su dideliu padidėjimu, kuriuose aukščių skirtumas tarp aukščiausio ir žemiausio sprinklerio sudaro daugiau kaip 45 m, siurblio ištake arba vamzdyne vandens slėgis gali būti didesnis kaip 12 barų, jei visi ėrenginio komponentai skirti tokiam slėgio lygiui.

Slėgio didinimo siurblio instaliavimas įsiurbimo sąlygomis.

Pagrindiniam siurbliui būtina įrengti įsiurbimo talpyklą su jungtimi prie siurblio slėgio vamzdžio.

Debitas

Pagrindinio siurblio iki 750 m³/h (208 l/s) sistemos konfigūravimas.

Valdikliai / valdymo įrenginiai gaisrų gesinimo vandentiekos sistemoms

Wilo-Control SC-Fire D (pagrindinis siurblys su dyzeliniu varikliu)

Techninė įranga:

Visiškai elektroninis centrinis valdymo įrenginys, įmontuotas į dažytą plieninį korpusą, apsaugos klasė IP54, valdymo įrenginiai ir mygtukai prie priekinių durų

Ypatumai ir funkcijos:

Valdymo įrenginio dizainas priklauso nuo prijungto siurblio galios. Prietaisą sudaro tokie komponentai:

  • Pagrindinis jungiklis: Valdiklio įjungimui ir išjungimui. (Esant neteisėtam naudojimui gaisro atveju)
  • Ekranas: Skydinės duryse įmontuotas ekranas prietaiso valdymui ir rodmenims. Rodomi siurblio darbinio režimo duomenys ir eksploatavimo būklė ir valdymo bei reguliavimo įrenginys, kuriame naudojami simboliai ir skaitmenų kodai. Meniu parinktis ir parametrų įvestis vykdoma „raudonuoju mygtuku“
  • Mikroprocesorius su „SoftSPS“: Mikroprocesorius SPS (Soft-SPS) programavimo pagalba valdo tinklo dalį ir įvado / išvado laidus. Programos konfigūravimas priklauso nuo sistemos ir sprinklerio įrenginio
  • Indikatoriai: Ilgo veikimo indikatorių lemputės, kurios rodo: Siurblio pasiruošimą darbui, siurblio darbinį režimą, slėgio jungiklio aktyvavimą, automatinio režimo išjungimą, variklio šildymo išjungimą, įspėjimą apie temperatūrą, įspėjimą apie alyvos slėgį, paleidimo klaidą, įspėjimą apie diržą, per žemą kuro kiekį, bendrą klaidą, bendrąją klaidą, rankinį sustabdymą
  • Mygtukai: Mygtukai rankiniam sustabdymui, paleidimo baterijai A, paleidimo baterijai B, lempų bandymui ir avarinių signalų bei įspėjamųjų pranešimų patvirtinimams
  • Saugiklis: Apsauginiai saugikliai šildymui ir baterijos krovikliui skydinėje
  • Variklio paleidimas: Automatinis paleidimas su 6 bandymais, naudojant dvi pasikeičiančias baterijas, arba tiesiogiai paleidimo mygtuku priekinėje valdymo plokštėje
  • Variklio apsauga: Tipinių dyzelinio variklio darbinių parametrų kontrolė (temperatūrą, alyvos slėgis ir t. t.) be sustabdymo
  • Vandens tiekimo kontrolė: Naudojant plūdinį jungiklį, kad vandens lygis būtų ne mažesnis negu 2/3 įsiurbimo talpyklos lygio
  • Srovės tiekimo kontrolė: Baterijos kroviklio klaidos pranešimas, kai dingsta elektros srovės tiekimas
  • Apibendrintas signalas: Visų rūšių klaidos rodomos bendrame klaidų indikatoriuje
  • Individualus signalas: Svarbios atskiros klaidos rodomos atskirų klaidų indikatoriais
  • Sutrikimo rodmuo ir patvirtinimas: Visi klaidų pranešimai rodomi šviesos diodais LED, ekrane parodomas klaidos kodas, kurį reikia patvirtinti

Programinė įranga:

  • Gamintojos užprogramuotas visiškai automatinis darbo režimas
  • Informacija apie variklio sūkių skaičių, krovimo įtampą ir krovimo srovę.
  • Meniu pasirinkimai su simboliais

Atitinka toliau nurodytus standartus:

  • Stacionarūs priešgaisriniai įrenginiai – automatiniai sprinklerių įrenginiai (EN 12845). Siurbliai su dyzeliniu varikliu
  • Mašinų elektros įranga (EN 60204-1)
  • Žemos įtampos valdiklių variantai (EN 61439-1 ir EN 61439-2)
  • Elektromagnetinis suderinamumas. Atsparumas pramoninės aplinkos poveikiui (EN 61000-6-2)
  • EMV trikdžių emisija gyvenamajai sričiai, verslo ir komercinėms sritims bei mažoms įmonėms (EN 61000-6-3)

Veikimo aprašymas:

Su Wilo SC-Fire D valdymo įrenginiais gali būti valdomi siurbliai su dyzeliniais varikliais, siurblių valdymo jutikliai ir informacijos lygmuo. SC įtaisas valdomas mikroprocesoriumi su progarminės įrangos SPS. Ji naudojama slėgio kėlimo įrenginių priešgaisrinei vandentiekai reikiamų funkcijų reguliavimui pagal EN 12845 bandymų tikslais bei naudojant sprinklerių įrenginį.

Gaisro gesinimo įrenginio vieneto veikimo logika paremta siurblio paleidimo slėgio jungiklio kaskadiniu kalibravimu.

Jei dėl vieno ar keleto cirkuliacinių sistemų atidarymų arba dėl sugedusio sprinklerio reikalingas didelis vandens kiekis, slėgis sistemoje sumažėja. Todėl SC-Fire Controller valdiklis įjungia siurblį su dyzeliniu varikliu. Kai tik sprinklerio cirkuliacija uždaroma uždarymo sklende, sistemoje vėl atstatomas pastovus slėgis (ramybės būsenos slėgis). Tada reikia nuspausti SC-Fire sustabdymo mygtukus, kad būtų sustabdomas pagrindinis siurblys.

Kita informacija:

Svarbus Smart Controller SC-Fire privalumas yra valdymas su užtikrinta Wilo "raudonojo mygtuko" technologija. SC esmę sudaro programuojamas SPS, kurio turima informacija paremta visa Wilo duomenų baze. Visas programavimas atliekamas įmonėje, todėl naujoji valdymo įrenginių karta gali būti lanksčiai naudojama ir pritaikoma specialiems klientų poreikiams įvairiose rinkose.

Wilo-Control SC-Fire J (slėgio palaikymo siurblys su elektros varikliu)

Techninė įranga:

Visiškai elektromechaninis valdymo įrenginys, įmontuotas į dažytą plieninį korpusą, apsaugos klasė IP54, valdymo įrenginiai ir mygtukai prie priekinių durų

Ypatumai ir funkcijos:

Valdymo įrenginio dizainas priklauso nuo prijungto siurblio galios. Prietaisą sudaro tokie komponentai:

  • Pagrindinis jungiklis: Valdiklio įjungimui ir išjungimui
  • Indikatoriai: Ilgo naudojimo indikatorių lemputės, rodančios siurblio paruošimą darbui, darbinį režimą ir bendruosius sutrikimus
  • Jungiklis: Sukamas jungiklis rankinio arba automatinio režimo nustatymui
  • Variklio paleidimas: Tiesioginė apsauga
  • Variklio apsauga: Jungiklis apsaugai nuo trumpų sujungimų ir perkrovų
  • Individualus signalas: Variklio trikdžio pranešimas (trumpas sujungimas, perkrova)
  • Sutrikimo rodmuo ir patvirtinimas: Variklio sutrikimo pranešimas parodomas atitinkamo šviesos diodo LED. Sutrikimo patvirtinimas atliekamas iš naujo įjungiant variklio apsaugos jungiklį

Atitinka toliau nurodytus standartus:

  • Stacionarūs priešgaisriniai įrenginiai – automatiniai sprinklerių įrenginiai (EN 12845). Slėgio palaikymo siurbliai
  • Mašinų elektros įranga (EN 60204-1)
  • Žemos įtampos valdiklių variantai (EN 61439-1 ir EN 61439-2)
  • Elektromagnetinis suderinamumas. Atsparumas pramoninės aplinkos poveikiui (EN 61000-6-2)
  • EMV trikdžių emisija gyvenamajai sričiai, verslo ir komercinėms sritims bei mažoms įmonėms (EN 61000-6-3)

Veikimo aprašymas:

Su Wilo-Control SC-Fire J įrenginiais galima valdyti slėgio palaikymo siurblius su elektros varikliais ir jutikliais pagal EN 12845 – bandymo tikslais bei veikiant sprinklerių įrenginiui.

Gaisro gesinimo įrenginio vieneto veikimo logika paremta siurblio paleidimo slėgio jungiklio kaskadiniu kalibravimu.

Slėgio didinimui tarnaujantis slėgio palaikymo siurblys paleidžiamas pirmiausiai ir užtikrina, kad sistema užpildoma vandeniu ir joje palaikomas slėgis. Ji aktyvuojama kritus slėgiui sistemoje. Paleidimo ir sustabdymo valdymas atliekamas tinkamai kalibruotu slėgio jungikliu.

Eksploatavimo duomenys
  • Darbinė terpė
    Water
  • Padavimo aukštis, maks. Hmax
    89.7
  • Maksimalus darbinis slėgis PN
    16 bar
  • Įtako slėgis
    6 bar
Medžiagos
  • Siurblio korpusas
    EN-GJS-400-18-LT
  • Darbaratis
    1.4408
  • Velenas
    1.4057
  • Veleno sandariklis
    BVEGG
  • Sandariklio medžiaga
    EPDM
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    SiFire EN 150/315-273-222/1.1 DJ
  • Grynoji masė (apyt.) m
    1553 kg
  • Prekės numeris
    4183923

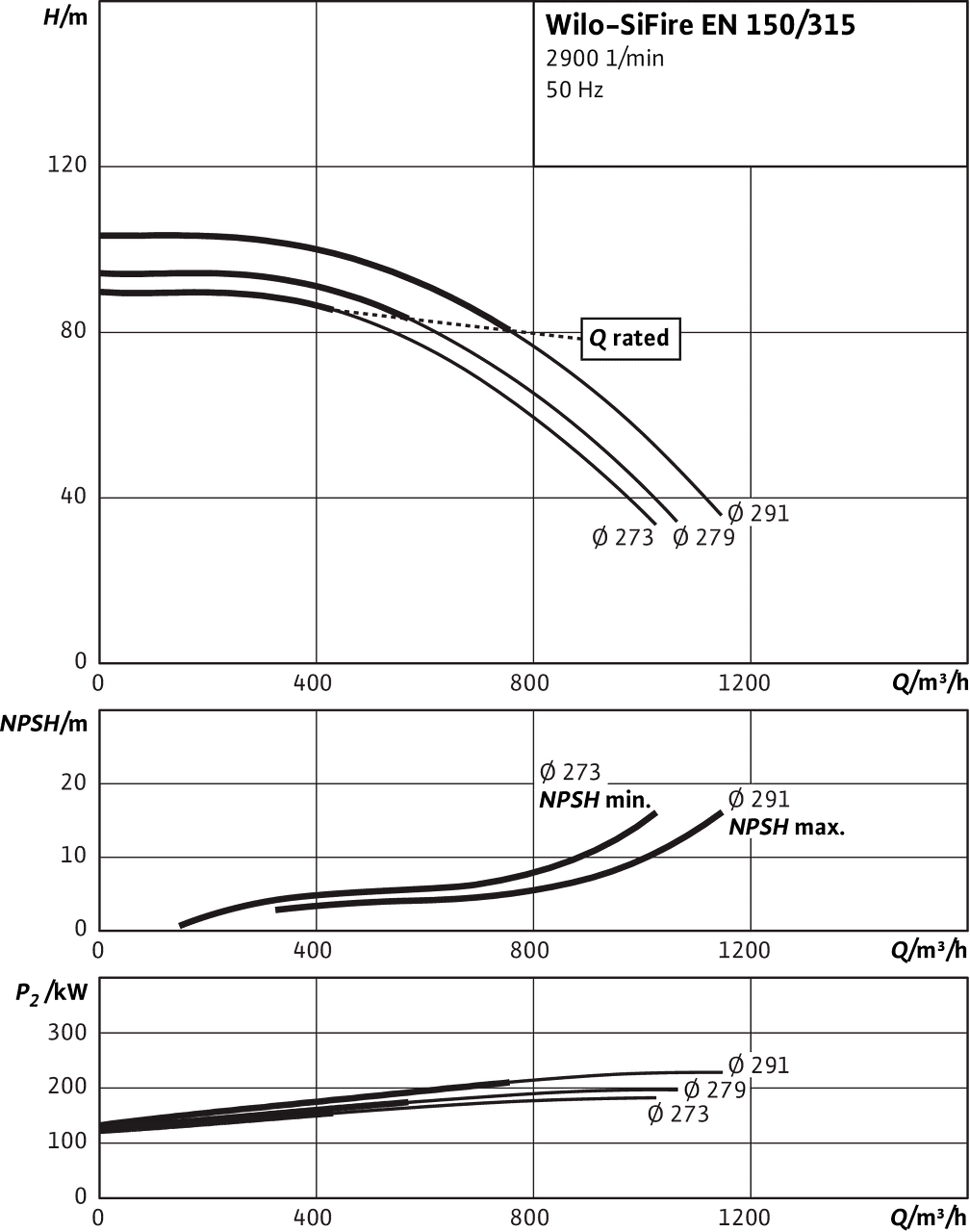

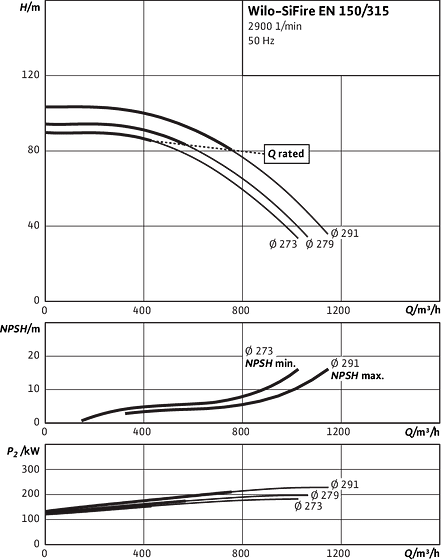

Kreivės

SiFire EN 150/315

SiFire EN 150/315
SiFire EN 150/315

Užsakymo informacija

Information for order placements
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    SiFire EN 150/315-273-222/1.1 DJ
  • EAN numeris
    4048482373003
  • Prekės numeris
    4183923
  • Bendroji masė (apyt.) m
    1673.0 kg
  • Grynoji masė (apyt.) m
    1553 kg
  • Bendrasis ilgis L
    1582.0 mm
  • Aukštis be pakuotės H
    2778 mm
  • Spalva
    žalias / juodas / sidabrinis
  • Pakuotė
    Pardavimo pakuotė
  • Pakuotės rūšis
    Specialusis padėklas
  • Kiekis kiekvienam sluoksniui
    1
  • Plotis be pakuotės L
    2678.0 mm
  • Mažiausias užsakymo kiekis
    1
  • Skaičius ant padėklo
    1
