SiFire EN 80/315-311-145 D
Duomenų lapas
Hidraulinės įrangos duomenys
-
Įtako slėgis6 bar
-
Maksimalus darbinis slėgis PN16 bar
-
Min. darbinės terpės temperatūra Tmin3 °C
-
Maks. darbinės terpės temperatūra Tmax50 °C
-
Min. aplinkos temperatūra Tmin10 °C
-
Maks. aplinkos temperatūra Tmax40 °C
Variklio duomenys
-
Maitinimo įtampa3~230-400 V, 50/60 Hz
-
Nominali variklio galia P20,00 kW
-
Vardinė srovė IN0,00 A
-
Nominalios apsukos n0 sūk./min.
-
Paleidimo mechanizmo apsaugos klasėIP54
Medžiagos
-
Siurblio korpusasCast iron
-
DarbaratisNerūdijantis plienas
-
VelenasNerūdijantis plienas
-
Sandariklio medžiagaEPDM
-
Vamzdyno medžiagaSteel
Montavimo matmenys
-
Vamzdžio jungtis įsiurbimo pusėje DNsDN 100
-
Vamzdžio jungtis slėgio pusėje DNdDN 125
Informacija apie užsakymo pateikimą
-
GamintojasWilo
-
Produkto žymėjimasSiFire EN 80/315-311-145 D
-
EAN numeris4048482373881
-
Prekės numeris4183835
-
Grynoji masė (apyt.) m1051 kg
-
Bendroji masė (apyt.) m1171,0 kg
-
Ilgio matmuo su pakuote1782 mm
-
Aukščio matmuo su pakuote2349 mm
-
Pločio matmuo su pakuote2878 mm
-
PakuotėPardavimo pakuotė
-
Pakuotės rūšisSpecialusis padėklas
-
Mažiausias užsakymo kiekis1
Aprašymas
Slėgio kėlimo įrenginys kaip visiškai automatinis kompaktinis įrenginys gaisro gesinimui pagal EN 12845.
Jį sudaro siurblys su horizontaliu pamato rėmu – EN 733 – ir papildoma mova, dyzeliniu varikliu ir membraniniu slėgio indu (turinys: 20 l) bei elektros skydine, pritvirtinta ant stabilios laikančiosios konstrukcijos.
SC-Fire E modelis dyzeliniam varikliui su sumontuotu Smart Controller, patvari konstrukcija iš specialių profilių su angomis krautuvui ir kabliams, kad būtų užtikrinamas saugus transportavimas. Reguliuojamo aukščio laikiklis išleidimo skirstytuvui ir specialus pamato rėmas dyzeliniam varikliui, kai vibracijos perdavimas žymiai sumažinamas ir padidinamas patikimumas bei naudojimo laikas.
Cirkuliacinė sistema su dvejopo slėgio jungikliu, manometru, atbuliniu vožtuvu, sklende (apsaugota nuo pašalinių asmenų naudojimo) pagrindinio siurblio automatiniam paleidimui. Kabeliai paslėpti konstrukcijoje ir tokiu būdu yra apsaugoti nuo supurtymų ar įpjovimų. Serijinis modelis su tiesiogiai prie pagrindinio siurblio korpuso įrengta membrana, kad būtų galima išvengti perkaitimo nulinio srauto atveju.
Kuro talpykla su lygio jutikliais ir pakankamas kiekis šešių valandų autonominiam darbui bei dvi baterijos prie pamato rėmo ir baterijų kroviklis prie SC-Fire skydinės.
Nepriklausomas antivibracinis pamato rėmas siurbliui su dyzeliniu varikliu.
Gaisro gesinimo įrenginio jungiklis „SC-Fire D“ pagal EN 12845.
Valdiklis įmontuotas plieno lakšto korpuse pagal apsaugos klasę IP54.
Labai aukšta valdymo kokybė ir ypač paprasta eksploatacija naudojantis SC Fire valdikliu, su simboliais, pateikiamais skystųjų kristalų ekrane, nesudėtingas vartotojo informavimas su paprastu meniu, spaudžiamas ir sukamas jungiklis greitam parametrų nustatymui. Informatyvus valdymo ir reguliavimo įtaisas įrenginio darbinio režimo priežiūrai.
Įrenginys paruoštas įjungimui, sujungtas laidais ir vamzdžiais, sumontuotas ant pagrindo rėmo.
Įvado slėgis:
Planuojant sistemos konfigūravimą turi būti atsižvelgta ė didžiausią įtako slėgį (žr. techninius duomenis). Maks. leistinas įtako slėgis skaičiuojamas pagal maks. įrenginio darbinio slėgį, jį sumažinant atitinkamu didžiausiu siurblio debito dydžiu, kai Q = 0. Sprinkleriniuose įrenginiuose pagal standartą EN 12845 vandens slėgis gali būti daugiausiai 12 barų. Sprinkleriniuose įrenginiuose su dideliu padidėjimu, kuriuose aukščių skirtumas tarp aukščiausio ir žemiausio sprinklerio sudaro daugiau kaip 45 m, siurblio ištake arba vamzdyne vandens slėgis gali būti didesnis kaip 12 barų, jei visi ėrenginio komponentai skirti tokiam slėgio lygiui.
Slėgio didinimo siurblio instaliavimas įsiurbimo sąlygomis.
Pagrindiniam siurbliui būtina įrengti įsiurbimo talpyklą su jungtimi prie siurblio slėgio vamzdžio.
Debitas
Pagrindinio siurblio iki 750 m³/h (208 l/s) sistemos konfigūravimas.
Valdiklis / valdymo įrenginys gaisrų gesinimo vandentiekos sistemoms
Wilo-Control SC-Fire D (pagrindinis siurblys su dyzeliniu varikliu)
Techninė įranga:
Visiškai elektroninis centrinis valdymo įrenginys, įmontuotas į dažytą plieninį korpusą, apsaugos klasė IP54, valdymo įrenginiai ir mygtukai prie priekinių durų
Ypatumai ir funkcijos:
Valdymo įrenginio dizainas priklauso nuo prijungto siurblio galios. Prietaisą sudaro tokie komponentai:
- Pagrindinis jungiklis: Valdiklio įjungimui ir išjungimui. (Esant neteisėtam naudojimui gaisro atveju)
- Ekranas: Skydinės duryse įmontuotas ekranas prietaiso valdymui ir rodmenims. Rodomi siurblio darbinio režimo duomenys ir eksploatavimo būklė ir valdymo bei reguliavimo įrenginys, kuriame naudojami simboliai ir skaitmenų kodai. Meniu parinktis ir parametrų įvestis vykdoma „raudonuoju mygtuku“
- Mikroprocesorius su „SoftSPS“: Mikroprocesorius SPS (Soft-SPS) programavimo pagalba valdo tinklo dalį ir įvado / išvado laidus. Programos konfigūravimas priklauso nuo sistemos ir sprinklerio įrenginio
- Indikatoriai: Ilgo veikimo indikatorių lemputės, kurios rodo: Siurblio pasiruošimą darbui, siurblio darbinį režimą, slėgio jungiklio aktyvavimą, automatinio režimo išjungimą, variklio šildymo išjungimą, įspėjimą apie temperatūrą, įspėjimą apie alyvos slėgį, paleidimo klaidą, įspėjimą apie diržą, per žemą kuro kiekį, bendrą klaidą, bendrąją klaidą, rankinį sustabdymą
- Mygtukai: Mygtukai rankiniam sustabdymui, paleidimo baterijai A, paleidimo baterijai B, lempų bandymui ir avarinių signalų bei įspėjamųjų pranešimų patvirtinimams
- Saugiklis: Apsauginiai saugikliai šildymui ir baterijos krovikliui skydinėje
- Variklio paleidimas: Automatinis paleidimas su 6 bandymais, naudojant dvi pasikeičiančias baterijas, arba tiesiogiai paleidimo mygtuku priekinėje valdymo plokštėje
- Variklio apsauga: Tipinių dyzelinio variklio darbinių parametrų kontrolė (temperatūrą, alyvos slėgis ir t. t.) be sustabdymo
- Vandens tiekimo kontrolė: naudojant plūdinį jungiklį, kad vandens lygis būtų ne mažesnis negu 2/3 įsiurbimo talpyklos lygio
- Srovės tiekimo kontrolė: Baterijos kroviklio klaidos pranešimas, kai dingsta elektros srovės tiekimas
- Apibendrintas signalas: Visų rūšių klaidos rodomos bendrame klaidų indikatoriuje
- Individualus signalas: Svarbios atskiros klaidos rodomos atskirų klaidų indikatoriais
- Sutrikimo rodmuo ir patvirtinimas: Visi klaidų pranešimai rodomi šviesos diodais LED, ekrane parodomas klaidos kodas, kurį reikia patvirtinti
Programinė įranga:
- Gamintojos užprogramuotas visiškai automatinis darbo režimas
- Informacija apie variklio sūkių skaičių, krovimo įtampą ir krovimo srovę.
- Meniu pasirinkimai su simboliais
Atitinka toliau nurodytus standartus:
- Stacionarūs priešgaisriniai įrenginiai – automatiniai sprinklerių įrenginiai (EN 12845). Siurbliai su dyzeliniu varikliu
- Mašinų elektros įranga (EN 60204-1)
- Žemos įtampos valdiklių variantai (EN 61439-1 ir EN 61439-2)
- Elektromagnetinis suderinamumas. Atsparumas pramoninės aplinkos poveikiui (EN 61000-6-2)
- EMV trikdžių emisija gyvenamajai sričiai, verslo ir komercinėms sritims bei mažoms įmonėms (EN 61000-6-3)
Veikimo aprašymas:
Su Wilo SC-Fire D valdymo įrenginiais gali būti valdomi siurbliai su dyzeliniais varikliais, siurblių valdymo jutikliai ir informacijos lygmuo. SC įtaisas valdomas mikroprocesoriumi su progarminės įrangos SPS. Ji naudojama slėgio kėlimo įrenginių priešgaisrinei vandentiekai reikiamų funkcijų reguliavimui pagal EN 12845 bandymų tikslais bei naudojant sprinklerių įrenginį.
Gaisro gesinimo įrenginio vieneto veikimo logika paremta siurblio paleidimo slėgio jungiklio kaskadiniu kalibravimu.
Jei dėl vieno ar keleto cirkuliacinių sistemų atidarymų arba dėl sugedusio sprinklerio reikalingas didelis vandens kiekis, slėgis sistemoje sumažėja. Todėl SC-Fire Controller valdiklis įjungia siurblį su dyzeliniu varikliu. Kai tik sprinklerio cirkuliacija uždaroma uždarymo sklende, sistemoje vėl atstatomas pastovus slėgis (ramybės būsenos slėgis). Tada reikia nuspausti SC-Fire sustabdymo mygtukus, kad būtų sustabdomas siurblys.
Kita informacija:
Svarbus Smart Controller SC-Fire privalumas yra valdymas su užtikrinta Wilo "raudonojo mygtuko" technologija. SC esmę sudaro programuojamas SPS, kurio turima informacija paremta visa Wilo duomenų baze. Visas programavimas atliekamas įmonėje, todėl naujoji valdymo įrenginių karta gali būti lanksčiai naudojama ir pritaikoma specialiems klientų poreikiams įvairiose rinkose.
Eksploatavimo duomenys
-
Darbinė terpėWater
-
Padavimo aukštis, maks. Hmax127,7 m
-
darbinės terpės temperatūra T3 °C
-
aplinkos temperatūra T10 °C
-
Maksimalus darbinis slėgis PN16 bar
-
Įtako slėgis6 bar
Variklio duomenys
-
Maitinimo įtampa3~230-400 V, 50/60 Hz
-
Nominali variklio galia P20,00 kW
-
Vardinė srovė IN0,00 A
-
Nominalios apsukos n0 sūk./min.
-
Paleidimo mechanizmo apsaugos klasėIP54
Medžiagos
-
Siurblio korpusasCast iron
-
DarbaratisNerūdijantis plienas
-
VelenasNerūdijantis plienas
-
Veleno sandariklisBVEGG
-
Sandariklio medžiagaEPDM
-
Vamzdyno medžiagaSteel
Montavimo matmenys
-
Vamzdžio jungtis įsiurbimo pusėje DNsDN 100
-
Vamzdžio jungtis slėgio pusėje DNdDN 125
Informacija apie užsakymo pateikimą
-
GamintojasWilo
-
Produkto žymėjimasSiFire EN 80/315-311-145 D
-
Grynoji masė (apyt.) m1051 kg
-
Prekės numeris4183835

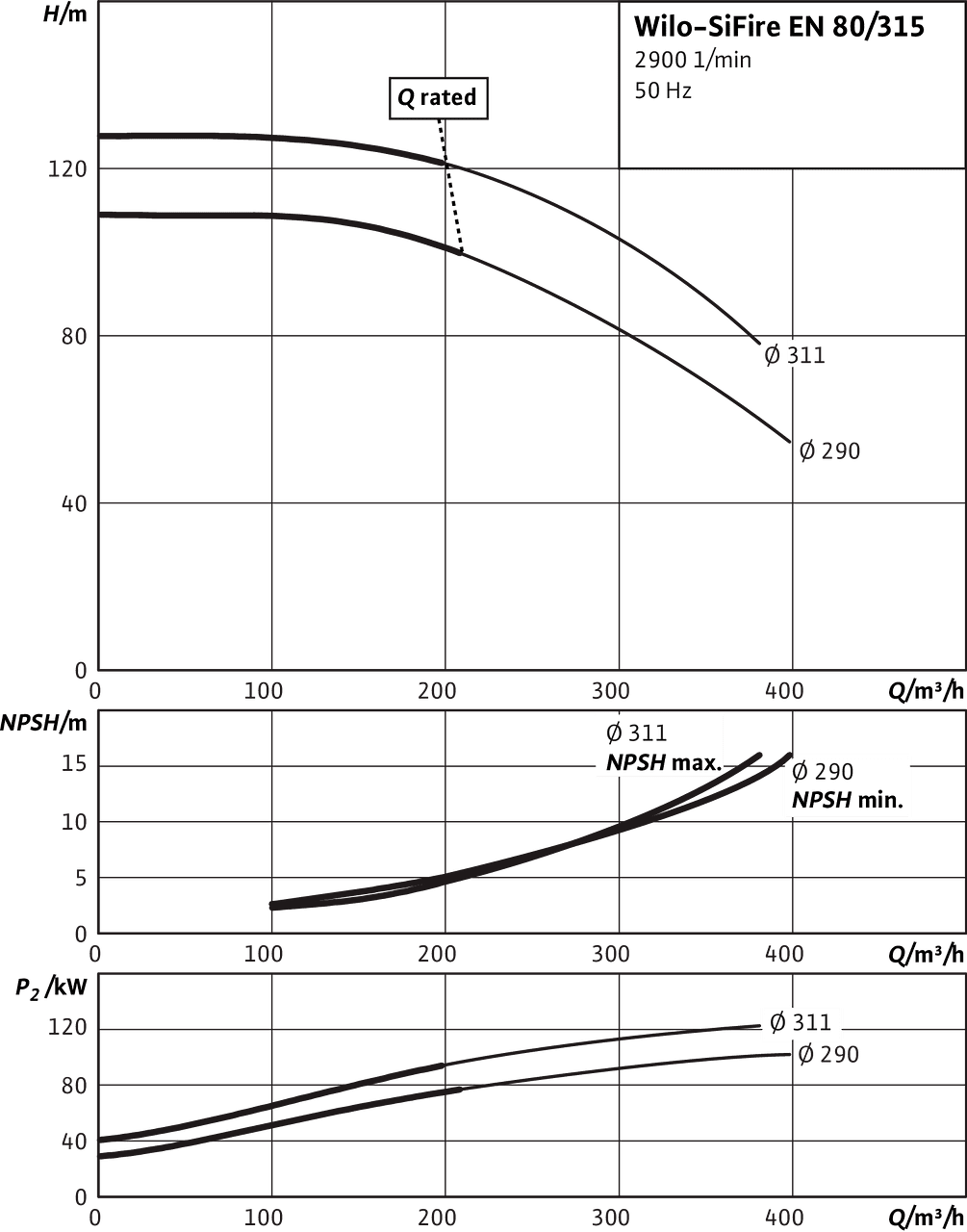

Kreivės
SiFire EN 80/315


Užsakymo informacija
Informacija apie užsakymo pateikimą
-
GamintojasWilo
-
Produkto žymėjimasSiFire EN 80/315-311-145 D
-
EAN numeris4048482373881
-
Prekės numeris4183835
-
Bendroji masė (apyt.) m1171,0 kg
-
Grynoji masė (apyt.) m1051 kg
-
Bendrasis ilgis L1582,0 mm
-
Aukštis be pakuotės H2219 mm
-
Spalvaraudonas / juodas / sidabrinis
-
PakuotėPardavimo pakuotė
-
Pakuotės rūšisSpecialusis padėklas
-
Kiekis kiekvienam sluoksniui1
-
Plotis be pakuotės L2678,0 mm
-
Mažiausias užsakymo kiekis1
-
Skaičius ant padėklo1
-
Turimumas rinkoje2014-03-01
-
