Star-ZD 25/6

Duomenų lapas

Hidraulinės įrangos duomenys
  • Maksimalus darbinis slėgis PN
    10 bar
  • Padavimo aukštis, maks. H Qmin
    6.1
  • Debitas maks. Qmax
    9.0
  • Min. darbinės terpės temperatūra Tmin
    2 °C
  • Maks. darbinės terpės temperatūra Tmax
    65 °C
  • Min. aplinkos temperatūra Tmin
    0 °C
  • Maks. aplinkos temperatūra Tmax
    40 °C
  • Maks. leistinas bendras vandens kietumas geriamojo vandens cirkuliacinėse sistemose
    3.21 mmol/l (18°dH)
Variklio duomenys
  • Maitinimo įtampa
    1~230 V, 50 Hz
  • Nominalioji galia P2
    57.0 W
  • Vardinė srovė IN
    0.56 A
  • Sūkių dažnis maks. nmax
    2700 rpm
  • Vartojamoji galia P1 max
    128.0 W
  • Trikdžių emisija
    EN 61000-6-3
  • Atsparumas trukdžiams
    EN 61000-6-2
  • Variklio apsaugos klasė
    IP44
  • Izoliacijos klasė
    F
  • Kabelio priveržiklis
    1 x PG11
  • Variklio apsauga
    nereikalinga (atsparus variklio blokavimui)
Medžiagos
  • Darbaratis
    PPE-GF30
  • Velenas
    Oksido keramika
  • Guolio medžiaga
    Sintetine derva impregnuota anglis
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    G 1½
  • Vamzdžio jungtis slėgio pusėje
    G 1½
  • Montavimo ilgis l0
    180 mm
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Star-ZD 25/6
  • EAN numeris
    4016322985976
  • Prekės numeris
    4111288
  • Grynoji masė (apyt.) m
    7 kg
  • Bendroji masė (apyt.) m
    6.7 kg
  • Ilgio matmuo su pakuote
    215 mm
  • Aukščio matmuo su pakuote
    160 mm
  • Pločio matmuo su pakuote
    250 mm
  • Pakuotė
    Pardavimo pakuotė
  • Pakuotės rūšis
    Dėžė
  • Mažiausias užsakymo kiekis
    1

Aprašymas

Šis cirkuliacinis siurblys naudojamas tik geriamajam vandeniui pumpuoti.

Cirkuliacinis geriamojo vandens siurblys, šlapio rotoriaus sudvejintas siurblys bendrame korpuse su perjungimo vožtuvu, skirtas montuoti vamzdynuose su sriegine jungtimi, blokavimui atspariu varikliu ir 3 lygių sūkių skaičiaus jungimo funkcija. Siurblio korpusas iš vario lydinio, darbaratis iš plastiko, keraminis velenas, sintetine derva impregnuoti anglies pluošto slankieji guoliai.

Eksploatavimo duomenys
  • Darbinė terpė
    Water
  • Maksimalus darbinis slėgis PN
    10 bar
  • Maks. leistinas bendras vandens kietumas geriamojo vandens cirkuliacinėse sistemose
    3.21 mmol/l (18°dH)
Variklio duomenys
  • Trikdžių emisija
    EN 61000-6-3
  • Atsparumas trukdžiams
    EN 61000-6-2
  • Maitinimo įtampa
    1~230 V, 50 Hz
  • Vartojamoji galia P1 max
    128.0 W
  • Sūkių dažnis maks. nmax
    2700 rpm
  • Vardinė srovė IN
    0.56 A
  • Variklio apsaugos klasė
    IP44
  • Kabelio priveržiklis
    1 x PG11
Medžiagos
  • Darbaratis
    PPE-GF30
  • Velenas
    Oksido keramika
  • Guolio medžiaga
    Sintetine derva impregnuota anglis
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    G 1½
  • Vamzdžio jungtis slėgio pusėje
    G 1½
  • Montavimo ilgis l0
    180 mm
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Star-ZD 25/6
  • Grynoji masė (apyt.) m
    7 kg
  • Prekės numeris
    4111288

Matmenys ir brėžiniai

Star RSD

Star RSD
Star RSD

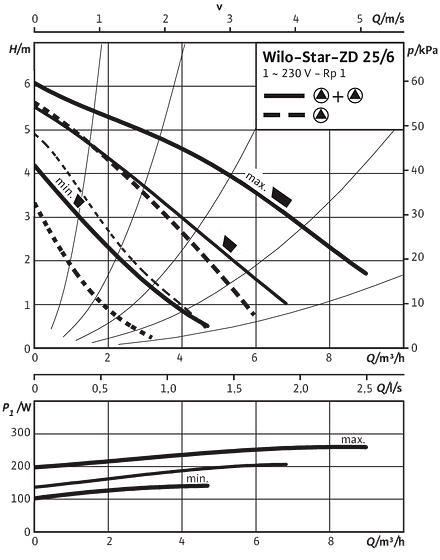

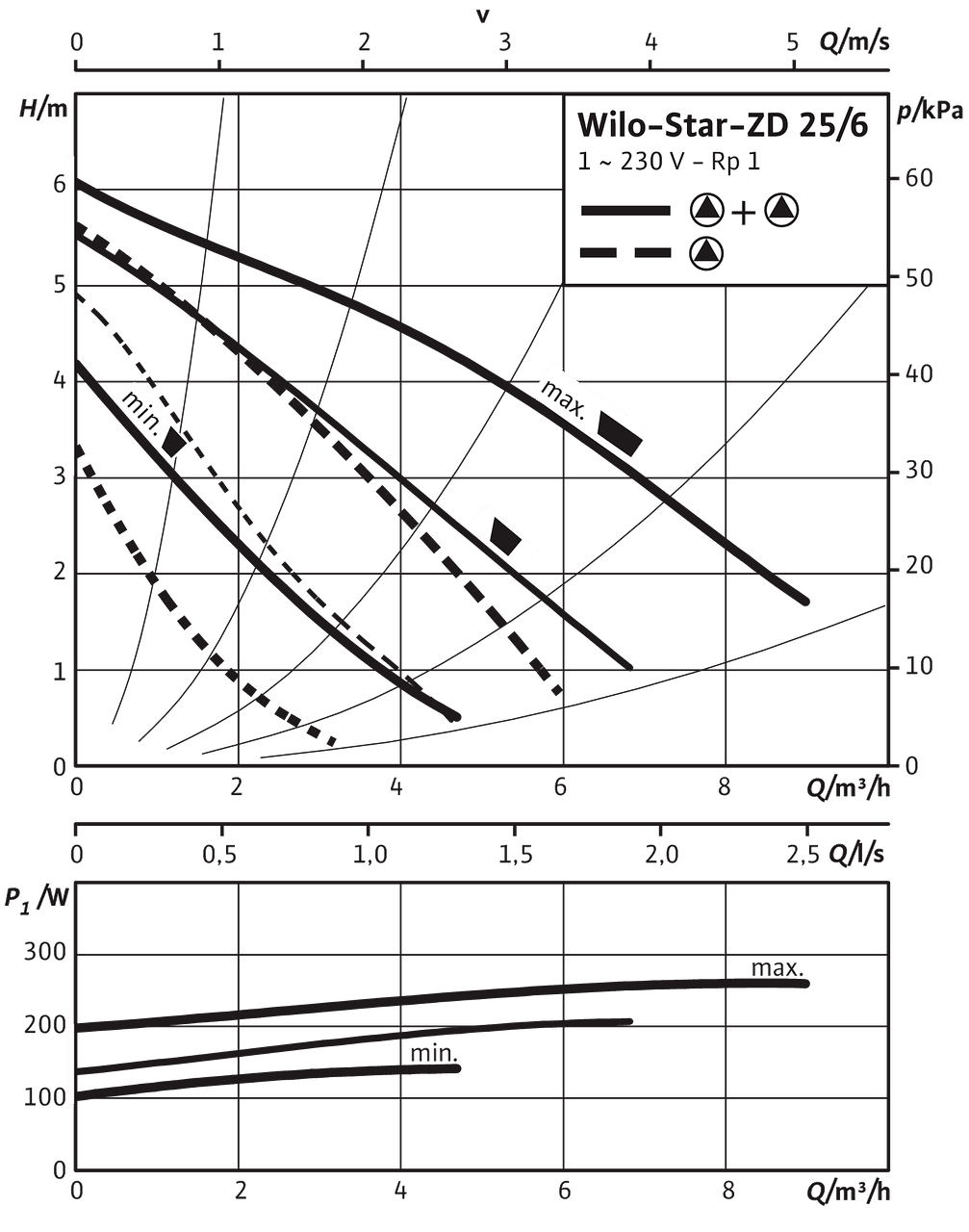

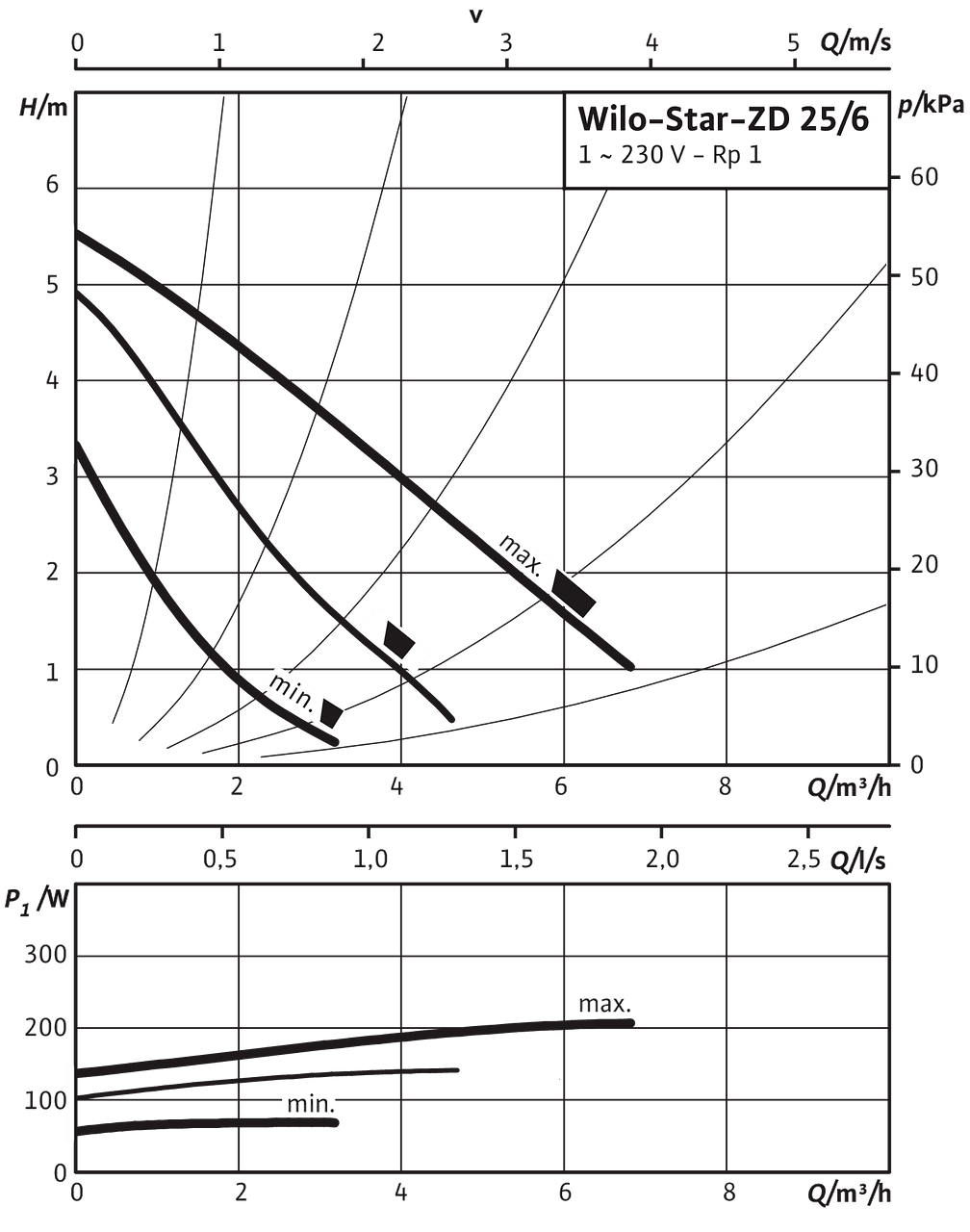

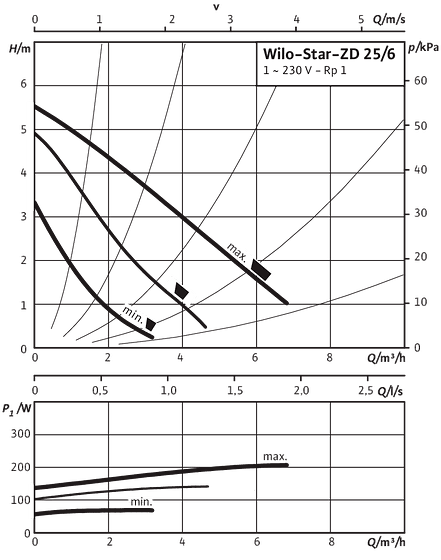

Kreivės

Star-ZD 25/6

Star-ZD 25/6

Star-ZD 25/6

Star-ZD 25/6
Star-ZD 25/6
Star-ZD 25/6

Gnybtų išdėstymo schema

Star-E

Star-E

Atsparus elektros srovės blokavimui variklis

Vienfazis variklis (EM) 2-polis - 1~230 V, 50 Hz

Su įmontuotu kondensatoriumi

Star-E

Užsakymo informacija

Information for order placements
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Star-ZD 25/6
  • EAN numeris
    4016322985976
  • Prekės numeris
    4111288
  • Bendroji masė (apyt.) m
    6.7 kg
  • Grynoji masė (apyt.) m
    7 kg
  • Bendrasis ilgis L
    180.0 mm
  • Aukštis be pakuotės H
    158 mm
  • Spalva
    Žalia
  • Pakuotė
    Pardavimo pakuotė
  • Pakuotės rūšis
    Dėžė
  • Kiekis kiekvienam sluoksniui
    12
  • Plotis be pakuotės L
    211.0 mm
  • Mažiausias užsakymo kiekis
    1
  • Skaičius ant padėklo
    60
