Stratos 50/1-16

Duomenų lapas

Hidraulinės įrangos duomenys
  • Maksimalus darbinis slėgis PN
    16 bar
  • Padavimo aukštis, maks. H
    16.00 m
  • Debitas maks. Q
    40 m³/h
  • Min. padavimo aukštis esant 50 °C
    7
  • Min. padavimo aukštis esant 95 °C
    15
  • Min. padavimo aukštis esant 110 °C
    23
  • Min. darbinės terpės temperatūra T
    -10 °C
  • Maks. darbinės terpės temperatūra T
    110 °C
  • Min. aplinkos temperatūra T
    -10 °C
  • Maks. aplinkos temperatūra T
    40 °C
Variklio duomenys
  • Energijos vartojimo efektyvumo koeficientas (EEI)
    0.20
  • Maitinimo įtampa
    1~230 V ±10%, 50/60 Hz
  • Vardinė srovė IN
    0.30 A
  • Vardinė srovė IN
    5.50 A
  • Sūkių dažnis min. nmin
    950 rpm
  • Sūkių dažnis maks. nmax
    3400 rpm
  • Vartojamoji galia (min) P1 min
    40.0 W
  • Srovės įvadas P1 maks. P1 max
    1250.0 W
  • Trikdžių emisija
    EN 61800-3;2004+A1;2012 / Gyvenamoji aplinka (C1)
  • Atsparumas trukdžiams
    EN 61800-3;2004+A1;2012 / Pramonės aplinka (C2)
  • Kabelio priveržiklis
    1 x PG7
  • Izoliacijos klasė
    F
  • Apsaugos klasė
    IPX4D
Medžiagos
  • Siurblio korpusas
    5.1301, EN-GJL-250
  • Darbaratis
    PPE-GF30
  • Velenas
    1.4028, X30Cr13
  • Guolio medžiaga
    Carbon graphite, all Carbon
Montavimo matmenys
  • Vamzdžio jungtis slėgio pusėje RPD
    DN 50
  • Vamzdžio jungtis įsiurbimo pusėje RPS
    DN 50
  • Montavimo ilgis l0
    340 mm
Informacija apie užsakymo pateikimą
  • Grynoji masė (apyt.) m
    27 kg
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Stratos 50/1-16
  • Prekės numeris
    2149847

Aprašymas

Didelio efektyvumo siurblys „Wilo-Stratos“

Valdomas elektroniškai,

Šlapio rotoriaus cirkuliacinis siurblys, pasižymintis mažiausiomis eksploatavimo išlaidomis, skirtas montuoti vamzdynuose. Galima naudoti visuose šildymo, vėdinimo, kondicionavimo įrenginiuose (nuo -10 °C iki +110 °C). Su integruotu elektroniniu galios reguliavimu pastoviam/kintančiam diferenciniam slėgiui palaikyti. Standartinėje įrangoje sumontuoti šilumos izoliacijos gaubtai. Standartiškai įdiegtas rankinio valdymo vienu mygtuku lygmuo šioms funkcijoms:

  • Siurblio įjungimas / išjungimas
  • Valdymo režimo pasirinkimas:
    • dp-c (pastovus diferencinis slėgis)
    • dp-v (kintantis diferencinis slėgis)
    • dp-T (diferencinis slėgis kontroliuojant temperatūrą) per IR pultelį / modulį, „Modbus“, „BACnet“, LON arba „Can“
    • „Q-Limit“, skirta maksimaliam tūrio srautui riboti (nustatymas tik per IR raktą)
    • Vykdiklio režimas (pastovaus sūkių dažnio nuostata)
  • Automatinio naktinio sūkių skaičiaus mažinimo režimas (automatiškai įsimenamas)
  • Reikiamos darbinės vertės arba sūkių dažnio nuostata

Grafinis siurblio monitorius su pasukamu ekranu horizontaliam ir vertikaliam modulio montavimui, skirtas rodyti:

  • Veikimo būklė
  • Valdymo režimui
  • Reikiamai darbinei diferencinio slėgio arba greičio vertei
  • Klaidoms ir įspėjamiesiems signalams

Pagal ECM technologiją pagamintas sinchronizuotas variklis, pasižymintis didžiausiu efektyvumu ir dideliu pradiniu sukimo momentu, su automatine atsiblokavimo funkcija ir integruota variklio apsaugos sistema.

Sutrikimo indikatorius, bepotencialis bendrasis sutrikimo pranešimas, IR sąsaja belaidžiam ryšiui su valdymo ir aptarnavimo prietaisu „Wilo“ IR pulteliu / moduliu / raktu.

Lizdas „Wilo“ IF moduliams „Stratos“ su sąsajomis pastatų automatikai PA arba sudvejinto siurblio valdymui (priedai: IF moduliai „Stratos Modbus“, „BACnet“, LON, CAN, PLR, išor. išj., išor. min., SBM, išor. išj. / SBM arba DP).

Siurblio korpusas iš ketaus lydinio su kataforezine danga, darbaratis iš stiklo pluoštu sutvirtinto plastiko, nerūdijančio plieno velenas su metalu impregnuotais anglies pluošto slankiaisiais guoliais.

Flanšiniams siurbliams - flanšų versijos:

  • Standartinė versija DN 32 - DN 65 siurbliams: universalusis flanšas PN 6/10 (flanšas PN 16 pagal EN 1092-2) kontrflanšams PN 6 ir PN 16
  • Standartinė siurblių konstrukcija DN 80 / DN 100: flanšas PN 6 (modelis PN 16 pagal EN 1092-2) kontrflanšui PN 6
  • Speciali siurblių konstrukcija DN 32–DN 100: flanšas PN 16 (pagal EN 1092-2) kontrflanšui PN 16
Eksploatavimo duomenys
  • Darbinė terpė
    Water
  • Maksimalus darbinis slėgis PN
    16 bar
  • Min. padavimo aukštis esant 50 °C
    7
  • Min. padavimo aukštis esant 95 °C
    15
  • Min. padavimo aukštis esant 110 °C
    23
Variklio duomenys
  • Energijos vartojimo efektyvumo koeficientas (EEI)
    0.20
  • Trikdžių emisija
    EN 61800-3;2004+A1;2012 / Gyvenamoji aplinka (C1)
  • Atsparumas trukdžiams
    EN 61800-3;2004+A1;2012 / Pramonės aplinka (C2)
  • Maitinimo įtampa
    1~230 V, 50/60 Hz
  • Srovės įvadas P1 maks. P1 max
    1250.0 W
  • Sūkių dažnis min. nmin
    950 rpm
  • Sūkių dažnis maks. nmax
    3400 rpm
  • Protection class motor
    IPX4D
  • Kabelio priveržiklis
    1 x PG7
Medžiagos
  • Siurblio korpusas
    5.1301, EN-GJL-250
  • Darbaratis
    PPE-GF30
  • Velenas
    1.4028, X30Cr13
  • Guolio medžiaga
    Carbon graphite, all Carbon
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje RPS
    DN 50
  • Vamzdžio jungtis slėgio pusėje RPD
    DN 50
  • Montavimo ilgis l0
    340 mm
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Stratos 50/1-16
  • Grynoji masė (apyt.) m
    27 kg
  • Prekės numeris
    2149847

Matmenys ir brėžiniai

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

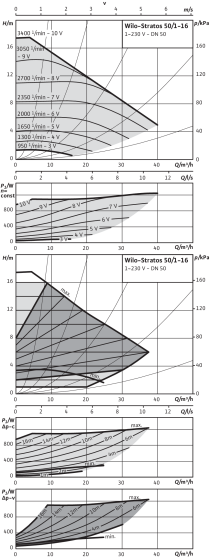

Kreivės

Stratos 50/1-16

Stratos 50/1-16
Stratos 50/1-16

Gnybtų išdėstymo schema

Stratos

Stratos

SSM:Bendrąjį sutrikimo signalą

(Atjungiamasis kontaktas pagal VDI 3814, apkrova 1 A, 250 V ~)

Standartas: 1~230 V, 50/60 Hz

Pasirinktis: 3~230 V, 50/60 Hz

Stratos

Užsakymo informacija

Information for order placements
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Stratos 50/1-16
  • EAN numeris
    4048482441351
  • Prekės numeris
    2149847
  • Bendroji masė (apyt.) m
    27.8 kg
  • Grynoji masė (apyt.) m
    27 kg
  • Bendrasis ilgis L
    340.0 mm
  • Aukštis be pakuotės H
    375 mm
  • Spalva
    žalias / juodas
  • Pakuotė
    Transportavimo pakuotė
  • Pakuotės rūšis
    Dėžė
  • Kiekis kiekvienam sluoksniui
    4
  • Plotis be pakuotės L
    320.0 mm
  • Mažiausias užsakymo kiekis
    1
  • Skaičius ant padėklo
    12
