Wilo-Comfort-N-Vario COR-1 MVISE...-GE

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Naudojant šlapiojo rotoriaus nerūdijančiojo plieno aukšto slėgio išcentrinius siurblius su integruotu dažnio keitikliu užtikrinamas beveik visiškai begarsis sistemos veikimas
  • Iki 20 dB[A] tyliau nei įprastiniai atitinkamos hidraulinės galios įrenginiai
  • Paprastai reguliuojama ir patikimai veikia naudojant MVISE siurblius su integruotu sausosios eigos atpažinimu ir automatiniu išsijungimu, esant vandens trūkumui

Konstrukcija

Vandentiekio įrenginiai su nesavisiurbiu aukšto slėgio išcentriniu šlapiojo rotoriaus siurbliu ir integruotu sukimosi greičio reguliavimu

Taikymas

  • Automatiniam vandens tiekimui ir slėgio kėlimui gyvenamuosiuose, biurų ir administraciniuose pastatuose, viešbučiuose, ligoninėse, prekybos centruose ir pramonės sistemose
  • Geriamojo ir buitinio vandens, aušinimo vandens, gaisrų gesinimui (išskyrus priešgaisriniams įrenginiams pagal DIN14462 ir gavus vietinės priešgaisrinės saugos institucijos leidimą) ar kitokio technologinio vandens be cheminių, mechaninių, abrazyvinių ar ilgapluoščių priemaišų pumpavimui

Įranga/funkcija

  • 1 serijos MVISE bepakopis šlapiojo rotoriaus siurblys, reguliuojamas integruotu dažnio keitikliu
  • Visos su terpėmis besiliečiančios dalys atsparios korozijai
  • Cinkuoto nerūdijančio plieno 1.4301 pagrindo rėmas su reguliuojamo aukščio amortizatoriais korpuso triukšmo slopinimui
  • Vandentiekio sklendė, iš slėgio pusės
  • Atbulinis vožtuvas, slėgio pusėje
  • Membraninis slėgio indas 8 l, PN16

Tiekimo komplektacija

  • Gamykloje sumontuota, patikrinto veikimo ir sandarumo, paruošta jungimui slėgio kėlimo stotelė
  • Pakuotė
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-COR-1 MVISE 206/GE

CO

Kompaktiška slėgio kėlimo stotelė

R

Reguliavimas dažnio keitikliu

1

Su vienu siurbliu

MVISE

Siurblių konstrukcinė serija

2

Nominalus viengubo siurblio debitas [m3/h]

06

Viengubo siurblio pakopų skaičius

GE

Pagrindinis blokas; t.y., be papildomo valdiklio

Techniniai duomenys

  • Maitinimo įtampa 3~400 V, 50 Hz
  • Darbinės terpės temperatūra maks. 50 °C
  • Darbinis slėgis 16 bar
  • Įtako slėgis 6 bar
  • Nominalus jungties skersmuo Rp 1¼ - Rp 1½
  • Apsaugos klasė IP 44

Medžiagos

  • Kronšteinas: nerūdijantis plienas 1.4301
  • Darbaračiai: nerūdijantis plienas 1.4301
  • Pakopų kameros: nerūdijantis plienas 1.4301
  • Slėgio gaubtas: nerūdijantis plienas 1.4301
  • Velenas: nerūdijantis plienas 1.4122
  • Guoliai/mechaninis sandariklis: anglis, impregnuota sintetine derva
  • Nerūdijančio plieno 1.4571 vamzdynas

Aprašymas/konstrukcija

  • Pagrindo rėmas: nerūdijantis plienas su reguliuojamo aukščio virpesių slopintuvu ekstensyviam korpuso triukšmo slopinimui
  • Vamzdynas: visas vamzdynas iš slėgio pusės yra iš nerūdijančiojo plieno ir yra skirtas prijungti visoms statinių technikai naudojamoms vamzdžių medžiagoms; vamzdyno dydis nustatomas pagal bendrą hidraulinę slėgio didinimo stotelės galią
  • Siurbliai: naudojamas 1 konstrukcinių serijų MVISE 2.., 1.., 8.. siurblys; leidžiantis prie siurblio variklio pritaikyti dažnio keitiklį ir tolydžiai reguliuoti visus šių konstrukcinių serijų siurblius; visos su darbine terpe susiliečiančios siurblių dalys iš nerūdijančio plieno
  • Armatūra: siurblys iš slėgio pusės yra su uždaromąja sklende su DVGW patikros ženklu ir atbuliniu slėgio pusės vožtuvu, turinčiu DVGW sertifikatą
  • Membraniniai slėgio plėtimosi indai: 8 l/PN 16 galinio slėgio pusėje su butilo kaučiuko membrana, pagal maisto produktų saugos įstatymą leidžiama naudoti maisto pramonėje; patikrai ir apžiūrai skirta uždaromoji rutulinė sklendė su išleidimo anga ir pratekėjimo armatūra pagal DIN 4807

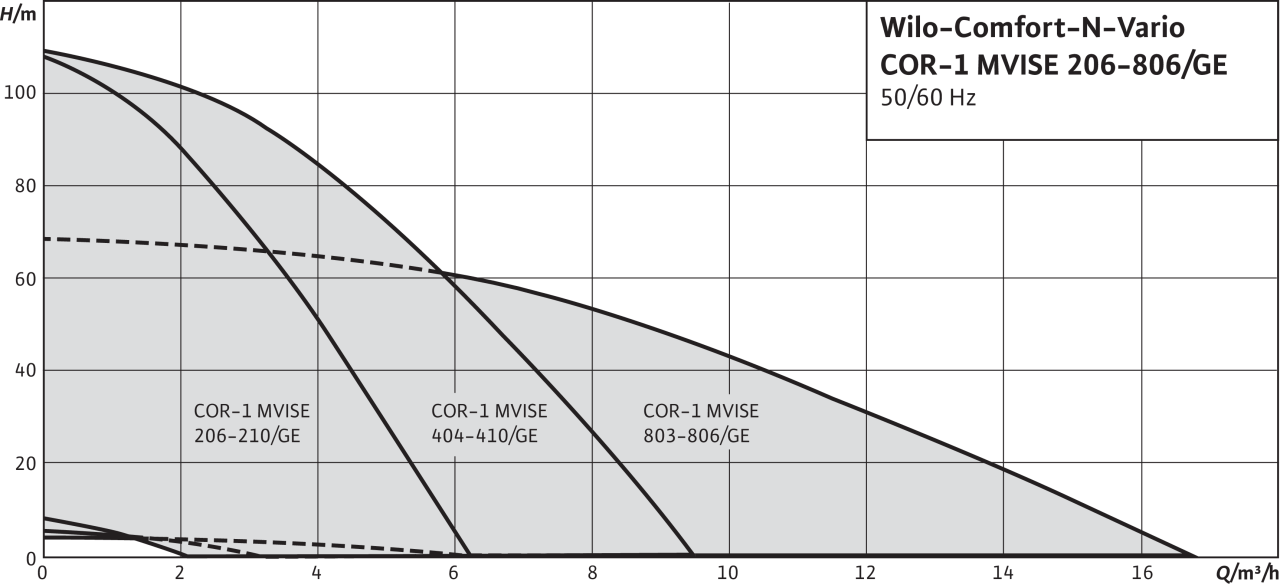

Bendrasis grafikas

Comfort-N-Vario COR
