Wilo-CronoLine-IL

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Dėl optimizuoto naudingumo koeficiento mažesnės eksploatavimo ciklo išlaidos (LiveCycle Costs)
  • Kondensato nutekėjimo angos variklio korpuse
  • Plačios panaudojimo galimybės oro kondicionavimo ir šaldymo įrenginiuose dėl tikslinio kondensato nuleidimo, galimo dėl optimizuoto karkaso dizaino (patentuota technologija)
  • Dėl kataforezės būdu padengtos dangos itin atsparus korozijai
  • Plačios pasirinkimo galimybės dėl visame pasaulyje parduodamų norminių variklių (atitinkančių Wilo specifikaciją) ir mechaninių sandariklių

Konstrukcija

Linijinės konstrukcijos flanšinis sausojo rotoriaus siurblys

Taikymas

Termofikacinio vandens (pagal VDI 2035), šalto vandens ir vandens-glikolio mišinių be abrazyvinių medžiagų pumpavimui šildymo, šalto vandens ir vėsinimo sistemose.

Tiekimo komplektacija

  • Siurblys
  • Montavimo ir naudojimo vadovas

Modelio kodo paaiškinimas

Pavyzdys

IL 40/160-4/2

IL

„Inline“ konstrukcijos siurblys

40

Vamzdžio jungties nominalus skersmuo DN

160

Nominalus darbaračio skersmuo

4

Nominali variklio galia P2 kW

2

Polių skaičius

Techniniai duomenys

  • Leidžiamasis temperatūros intervalas nuo -20 °C iki +140 °C
  • Įjungimas į tinklą 3~400 V, 50 Hz (kiti pagal užsakymą)
  • Apsaugos klasė IP 55
  • Vardinis skersmuo DN 32 - DN 250
  • Didž. darbinis slėgis 16 barų (25 barų pagal užsakymą)

Medžiagos

  • Siurblio korpusas ir gembė: Standartas: EN-GJL-250; pasirinktinai stipriojo ketaus lydinys EN-GJS-400-18-LT
  • Siurbliaratis: Standartas: EN-GJL-200; speciali konstrukcija: bronza CuSn 10
  • Velenas: 1.4122
  • Mechaninis sandariklis: „AQ1EGG“, kiti mechaniniai sandarikliai pagal užsakymą

Aprašymas/konstrukcija

"Inline" konstrukcijos vienpakopis žemo slėgio išcentrinis siurblys su

  • Mechaninis sandariklis
  • flanšine jungtimi su jungtimi slėgio matavimui R 1/8
  • karkasu
  • mova
  • IEC norminiu varikliu

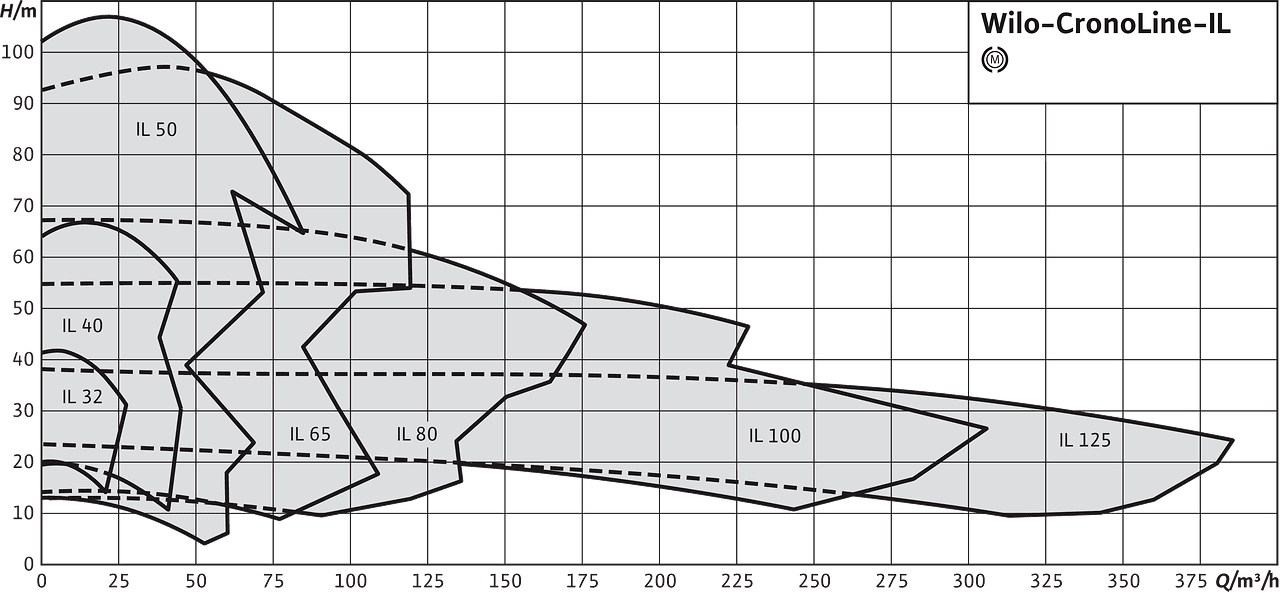

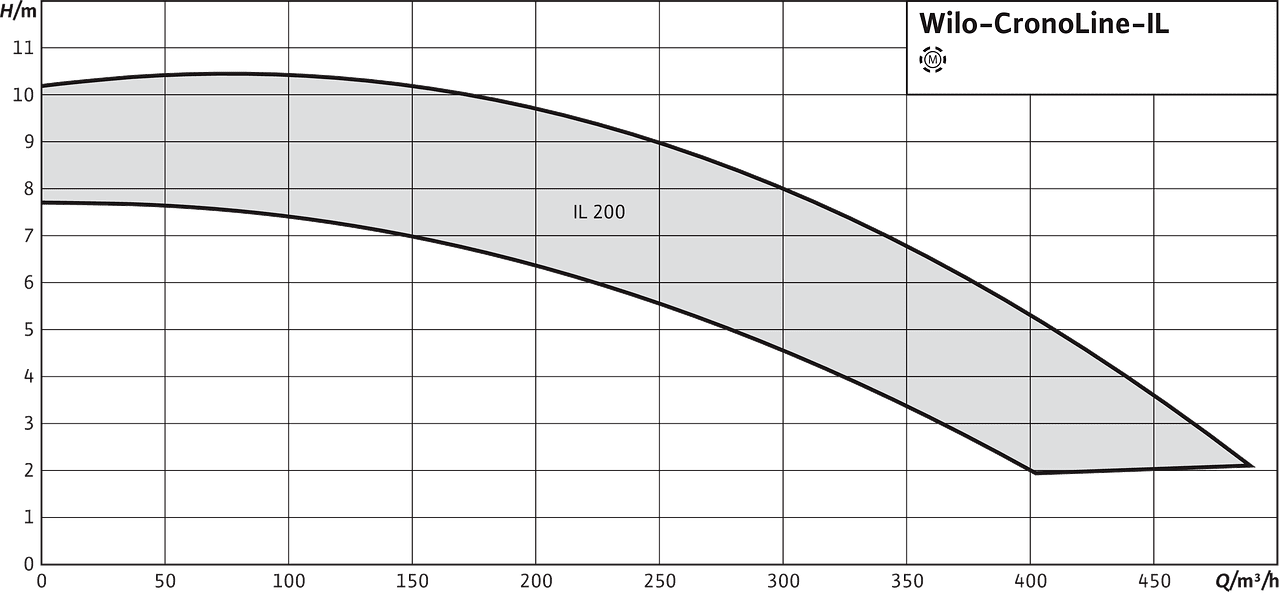

Bendrasis grafikas

CronoLine-IL

CronoLine-IL

CronoLine-IL

Siuntų katalogas

om_il_bl_cartridge_2157073

Puslapių skaičius 42

PDF (5 MB)

Atsisiųsti

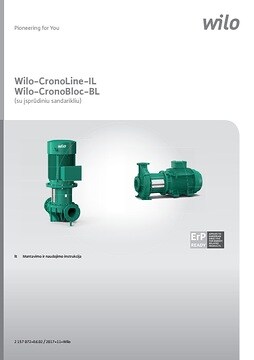

Wilo-CronoLine-IL / Wilo-CronoTwin-DL / Wilo-CronoBloc-BL

Prekės numeris 2116440, 2115095-97
Leidimas 1009
Versijos numeris 01
Puslapių formatas 215,9 x 279,4 mm
Puslapių skaičius 38

PDF (4 MB)

Atsisiųsti
