Wilo-EMU FA (customised)

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Galima parinkti atsižvelgiant į konkrečius reikalavimus. Patikimam ir veiksmingam pirminio valdymo nuotekų ir nevalytų nuotekų pumpavimui.
  • Visapusiškai panaudojamas. Visada optimaliai pumpuoja įvairias terpes naudojant skirtingus darbaračius.
  • Veiksmingas energijos naudojimas su pasirenkamąja „IE3“ variklių technologija
  • „Ceram“ danga ir specialios medžiagos apsaugo nuo dilimo ir korozijos
  • Pritaikyta naudoti panardinus į pumpuojamą terpę ir iškėlus iš jos bei ilgalaikiam eksploatavimui

Konstrukcija

Nuotekų panardinamasis siurblys su aktyvia aušinimo sistema arba be jos, nuolatinio veikimo režimui bei keičiamosios montavimo padėties statymui pumpuojamoje terpėje, taip pat stacionariam statymui ne pumpuojamoje terpėje.

Taikymas

Šių terpių pumpavimui:

  • Nevalytos nuotėkos su fekalijomis ir ilgapluoštėmis sudedamosiomis dalimis
  • Nuotekos su fekalijomis
  • Iš anksto valytos nuotekos be fekalijų ir ilgapluoščių sudedamųjų dalių
  • Technologiniam vandeniui
  • Nutekamasis vanduo

Įranga/funkcija

  • Tvirtas modelis iš ketaus
  • Pumpuojama terpe aušinamas variklis arba savaime atauštantys varikliai su 1 arba 2 kamerų sistema
  • Pasirinktinai – leidimas naudoti sprogioje aplinkoje pagal ATEX arba FM
  • Nuo variklių priklausantys kontrolės įtaisai:
    • Apvijų temperatūra
    • Drėgmės kontrolė sandarinimo kameroje ir variklio ir gnybtų kameroje
    • Variklio guolių temperatūra
  • Sumontuoti priedai pagal kliento pageidavimą

Tiekimo komplektacija

  • Prijungimui paruoštas nuotekų panardinamojo variklio siurblys
  • jungiamasis kabelis su laisvu kabelio galu
  • Sumontuoti priedai
  • Eksploatavimo ir techninės priežiūros instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-EMU FA 20.54E + FK 17.1-6/16KEx

Hidraulika:

FA 20.54E

FA

Nuotekų panardinamasis variklinis siurblys

20

x10 = vardinis slėgio įvado skersmuo (pvz., DN 200)

54

Galios rodiklis

E

Darbaračio tipas:

W = laisvos srovės darbaratis

E = vienkanalis darbaratis

Z = dvikanalis darbaratis

D = trijų kanalų darbaratis

V = keturkanalis darbaratis

Variklis:

FK 17.1-6/16KEx

FK

Variklio tipas:

T = pumpuojama terpe aušinamas variklis be aušinimo sistemos

FK, FKT, HC = savaime atauštantis variklis su aktyvia aušinimo sistema

17.1

Dydis

6

Polių skaičius

16

x 10 = paketo ilgis (mm)

K

Sandariklio versija:

H = veleno sandarinimo žiedas / mechaninis sandariklis

G = du atskiri mechaniniai sandarikliai

K = blokinio sandariklio kasetė su dviem mechaniniais sandarikliais

Ex

Su leidimu naudoti sprogioje aplinkoje

Techniniai duomenys

  • Maitinimo įtampa: 3~400 V, 50 Hz
  • Darbo režimas (panardinus): S1
  • Darbo režimas nepanardinus: S1 arba S2
  • Apsaugos laipsnis: IP68
  • Izoliacijos klasė: H
  • Darbinės terpės temperatūra: 3…40 °C, dėl aukštesnės temperatūros klausti
  • Laisvas kanalas 45–130 mm
  • Maks. panardinimo gylis: 20 m

Medžiagos

  • Korpuso dalys: Ketus EN-GJL arba ketus EN-GJS
  • Darbaratis: Ketus EN-GJL arba ketus EN-GJS
  • Statiniai sandarikliai: NBR arba FPM
  • Sandariklis iš terpės pusės: Mechaninis sandariklis iš SiC/SiC
  • Sandariklis iš variklio pusės:
    • Veleno sandarinimo žiedas iš NBR
    • Mechaninis sandariklis iš SiC/SiC arba anglies ir keramikos
  • Velenas: Nerūdijantis plienas 1.4021

Aprašymas/konstrukcija

Nuotekų panardinamasis siurblys kaip apsemiamas vientisas įrenginys, montuojamas stacionariai ir kaip keičiamosios montavimo padėties pumpuojamoje terpėje agregatas ir į pumpuojamąją terpę nestatomas agregatas.

Hidraulika

Išėjimas iš slėgio pusės sukonstruotas kaip horizontali flanšinė jungtis. Didžiausias galimas sausos medžiagos kiekis priklausomai nuo hidraulinės sistemos ir darbaračio tipo yra maks. 8 %. Naudojamos tokios darbaračių formos:

  • Laisvos srovės darbaratis (W)
  • Vieno kanalo darbaratis (E)
  • Dviejų kanalų darbaratis (Z)
  • Trijų kanalų darbaratis (D)
  • Keturių kanalų darbaratis (V)

Kanalinė hidraulinė sistema yra su grūdinto metalo sandarinimo žiedais. Jie prisideda prie ilgalaikio tolygaus agregato efektyvumo ir techninės priežiūros išlaidų mažinimo.

Variklis

Varikliai aušinamaisiais paviršiais („T“ varikliai) savosios aušinimo sistemos neturi ir šilumos perteklių per korpuso dalis tiesiogiai atiduoda juos supančiai pumpuojamai terpei. Todėl šiuos variklius galima naudoti panardintus nuolatinio veikimo režime. Priklausomai nuo konstrukcinių matmenų jie gali būti eksploatuojami ir trumpalaikiu režimu, nepanardinti.

Savaime besiaušinantys varikliai (FK, FKT, HC variklis) turi aktyvią aušinimo sistemą ir savo šilumą per integruotą šilumokaitį atiduoda pumpuojamai terpei. Todėl šie varikliai gali veikti nuolatinio veikimo režimu panardinti arba nepanardinti ir tinka sausajam instaliavimui.

Variklio apsaugai nuo terpės patekimo yra sandarinimo kamera. Ji prieinama iš išorės ir gali būti pasirinktinai kontroliuojama strypinio jutiklio elektrodu. Visos naudotos pildymo terpės suyra biologiškai ir nekenkia aplinkai.

Prijungimo kabelis yra 10 m ilgio ir jo galai be izoliacijos arba kabelio ilgis yra pagal kliento pageidavimą. T, HC ir FKT variklių kabelių įvadai yra hermetiškai užlieti.

Sandariklis

Priklausomai nuo variklio galimi tokie tipo terpės ir variklio pusės sandariklių variantai:

  • „H“: terpės pusėje su mechaniniu sandarikliu, variklio pusėje su veleno sandarinimo žiedu
  • „G“ variantas: su dviem vienas nuo kito nepriklausančiais mechaniniais sandarikliais
  • K variantas: Blokinio sandariklio kasetė su dviem vienas nuo kito nepriklausančiais mechaniniais sandarikliais

Didelio efektyvumo varikliai

Be standartinių variklių galimi ir itin aukšto efektyvumo „IE3“ klasės varikliai (remiantis IEC 60034-30). Kadangi šie pagaminti laikantį tų pačių nuostatų kaip standartiniai varikliai, jų įranga ir veikimas vienodi. Todėl galimos ir vienodos hidraulinės sistemos.

Leidimas naudoti sprogioje aplinkoje

Varikliams išduotas leidimas naudoti sprogioje aplinkoje pagal ATEX ir FM.

Bendrasis grafikas

Wilo-EMU FA 08 - FA 15 (individualus) [50 Hz, 180 x 100 mm]

Wilo-EMU FA 20 - FA 25 (individualus)

Wilo-EMU FA 30 - FA 60 (individualus)

Siuntų katalogas

Wilo-EMU FA

Prekės numeris 6072704
Leidimas 1606
Versijos numeris 05
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 96

PDF (8 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074692
Leidimas 1606
Versijos numeris 04
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 56

PDF (5 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074691
Leidimas 1606
Versijos numeris 03
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 76

PDF (7 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074690
Leidimas 1606
Versijos numeris 04
Puslapių formatas A4
Puslapių skaičius 32

PDF (695 kB)

Atsisiųsti

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Prekės numeris 6086014
Leidimas 2019-10
Versijos numeris 01
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 60

PDF (4 MB)

Atsisiųsti

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Prekės numeris 6086012
Leidimas 2019-10
Versijos numeris 01
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 56

PDF (3 MB)

Atsisiųsti

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID

Prekės numeris 6067561
Leidimas 2019-01
Versijos numeris 04
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 64

PDF (5 MB)

Atsisiųsti

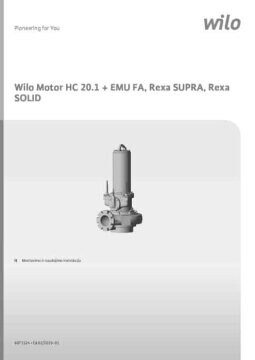

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID
