Wilo-EMU FA...WR

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Mechaniniu maišytuvu priverstinai šalina nuosėdas iš smėlio gaudyklės
  • Naudojant dirbtinį korundą ir nerūdijantįjį plieną užtikrinama eksploatavimo sauga
  • Sumažinta vibracija ir ilga eksploatavimo trukmė užtikrinama maišytuvą pritvirtinant tiesiogiai prie sparnuotės
  • Siekiant užtikrinti apsaugą nuo dilimo vidiniai hidraulinės sistemos paviršiai padengti keramikos sluoksniu

Konstrukcija

Nuotekų panardinamasis siurblys su mechaniniu maišytuvu nuolatinio veikimo režimui, skirtas stacionariam panardinamajam montavimui.

Taikymas

Didelį korozinį poveikį sukeliančių nuotekų ir nuotekų su fekalijomis, tačiau be ilgapluoščių medžiagų, pumpavimas

Įranga/funkcija

  • Tvirtas modelis iš ketaus
  • Savaime atauštantys varikliai su 1 arba 2 kamerų sistema
  • paprastas instaliavimas su pakabinimo mechanizmu arba siurblio pagrindu
  • Mechaninis maišytuvas pritvirtintas tiesiogiai prie darbaračio
  • Maišymo galvutė iš grūdinto abrazito

Tiekimo komplektacija

  • Nuotekų panardinamasis siurblys su mechaniniu maišytuvu
  • Kabelio ilgis iki variklio dydžio 17 skiriasi 10 m pakopomis, nuo variklio dydžio 20 - pagal kliento pageidavimą
  • Priedai pagal kliento pageidavimą
  • Eksploatavimo ir techninės priežiūros instrukcija

Modelio kodo paaiškinimas

Pvz.:

Wilo-EMU FA 08.52WR + T 17-6/16HEx

Hidraulika:

FA 08.52WR

FA

Nuotekų panardinamasis variklinis siurblys

08

x10 = vardinis slėgio įvado skersmuo (pvz., DN 80)

52

Galios rodiklis

W

Laisvos srovės darbaratis

R

Su mechaniniu maišymo įtaisu

Variklis:

T 17-6/16HEx

T

Variklio tipas:

T = pumpuojama terpe aušinamas variklis be aušinimo sistemos

FK, FKT, HC = savaime atauštantis variklis su aktyvia aušinimo sistema

17

Dydis

6

Polių skaičius

16

x 10 = paketo ilgis (mm)

H

Sandariklio versija:

H = veleno sandarinimo žiedas / mechaninis sandariklis

G = du atskiri mechaniniai sandarikliai

K = blokinio sandariklio kasetė su dviem mechaniniais sandarikliais

Ex

Su leidimu naudoti sprogioje aplinkoje

Techniniai duomenys

  • Maitinimo įtampa: 3~400 V, 50 Hz
  • Darbo režimas (panardinus): S1
  • Nepanardinamasis režimas su savaime atauštančiu varikliu: S1
  • Apsaugos laipsnis: IP68
  • Didž. terpės temperatūra: 3 - 40 °C, dėl aukštesnės temperatūros klausti
  • Laisvas praėjimas: 23–58 mm.
  • Nuolat sutepami rutuliniai guoliai
  • Maks. panardinimo gylis: 20 m

Medžiagos

  • Korpuso dalys: EN-GJL
  • Darbaratis: Ketus EN-GJL arba ketus EN-GJS
  • Statiniai sandarikliai: NBR
  • Sandariklis iš siurblio pusės: „SiC“/„SiC“
  • Sandariklis iš variklio pusės: NBR arba SiC/SiC
  • Velenas: Nerūdijantis plienas 1.4021
  • Mechaninis maišytuvas: Abrazitas

Aprašymas/konstrukcija

Nuotekų panardinamasis siurblys su mechaniniu maišytuvu kaip apsemiamas vientisas įrenginys stacionariam ir transportabiliam panardinamųjų siurblių instaliavimui.

Hidraulika

Slėgio pusės išėjimas sukonstruotas kaip flanšinės jungtys. Maks. galima sausa substancija priklausomai nuo hidraulinės sistemos ir darbaračio tipo yra maks. 8 %.

Kaip darbaračio forma naudojami tik laisvos srovės darbaračiai. Prie jų prie variklio veleno ašies prailginimo primontuotas mechaninis maišytuvas. Maišymo galvutė pagaminta iš grūdinto ketaus abrazito.

Variklis

Varikliai aušinamaisiais paviršiais („T“ varikliai) savo šilumą per korpuso dalis tiesiogiai perduoda cirkuliuojančiai terpei ir gali būti panardinami ilgalaikiam eksploatavimui.

Alyva užpildyti varikliai (FK variklis) ir savaime atauštantys sauso rotoriaus siurblių varikliai (FKT, HC variklis) savo šilumą atiduota tiesiogiai per integruotą šilumokaitį pumpuojamai terpei. Todėl šie varikliai tinka ilgalaikiam panardintajam ir nepanardintajam režimui.

Variklio apsaugai nuo terpės patekimo yra sandarinimo kamera. Ji prieinama iš išorės ir gali būti pasirinktinai kontroliuojama su sandarinimo kameros elektrodu.

Visos naudotos pildymo terpės suyra biologiškai ir nekenkia aplinkai.

T, HC ir FKT variklių kabelių įvadai yra hermetiški. Kabelio ilgiai iki variklio dydžio 17 skiriasi po 10 m. Nuo variklio dydžio 20 kabelio ilgis konfigūruojamas individualiai.

Sandariklis

Priklausomai nuo variklio galimi tokie tipo terpės ir variklio pusės sandariklių variantai:

  • „H“: terpės pusėje su mechaniniu sandarikliu, variklio pusėje su veleno sandarinimo žiedu
  • „G“ variantas: su dviem vienas nuo kito nepriklausančiais mechaniniais sandarikliais
  • K variantas: Blokinio sandariklio kasetė su dviem vienas nuo kito nepriklausančiais mechaniniais sandarikliais

Bendrasis grafikas

Wilo-EMU FA ... WR

Siuntų katalogas

Wilo-EMU FA

Prekės numeris 6072704
Leidimas 1606
Versijos numeris 05
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 96

PDF (8 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074692
Leidimas 1606
Versijos numeris 04
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 56

PDF (5 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074691
Leidimas 1606
Versijos numeris 03
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 76

PDF (7 MB)

Atsisiųsti

Wilo-EMU FA

Prekės numeris 6074690
Leidimas 1606
Versijos numeris 04
Puslapių formatas A4
Puslapių skaičius 32

PDF (695 kB)

Atsisiųsti

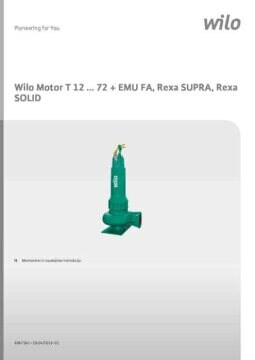

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
