Wilo-Medana CH1-LC

Veiksminga sistemos integracija.

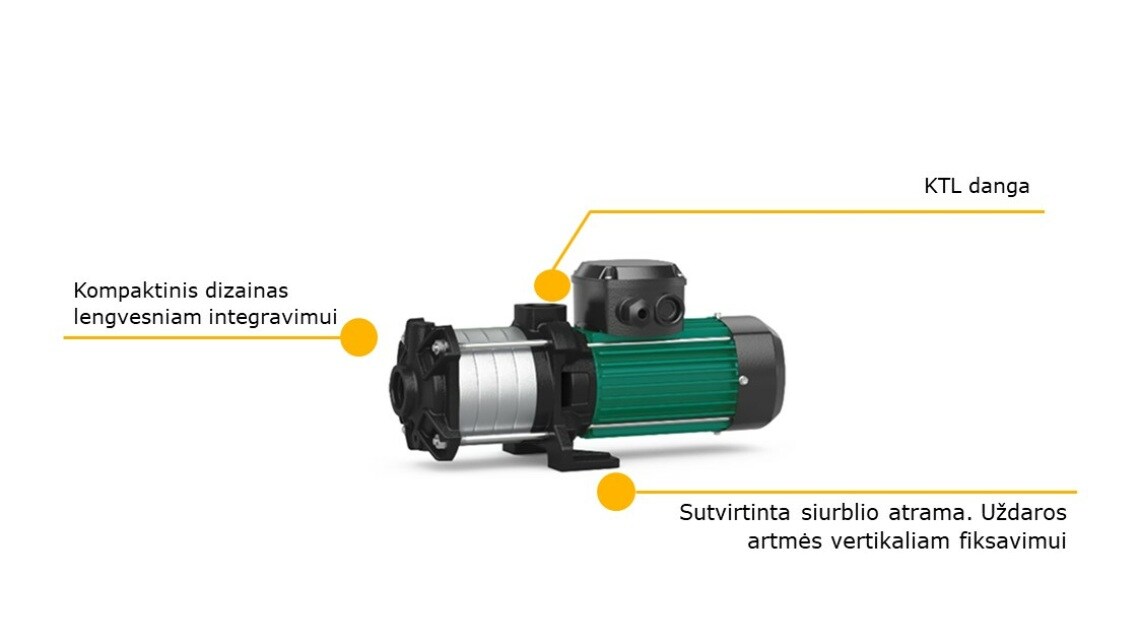

„Wilo-Medana CH1-LC“ turi tvirtą siurblio korpusą, todėl yra labai patikimas, o korozijai atsparūs komponentai užtikrina plačią taikymo sritį integruojant į didesnes sistemas net ir esant aplinkos temperatūrai iki 50 °C. Nesavisurbis daugiapakopis siurblys pasiekia didžiausią hidraulinę galią.

Ypatybės/gaminio privalumai

  • Aukštas efektyvumas dėl didelio hidraulinio našumo
  • Didelis patikimumas ir mažas triukšmo lygis dėl sumontuoto kompensacinio žiedo ir korozijai atsparaus karkaso su kataforezine danga
  • Galima naudoti aplinkoje, kurios temperatūra siekia 50 °C, taip išplečiant taikymo sritį, specialiai sistemos integracijai

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Aukštas efektyvumas dėl didelio hidraulinio našumo
  • Didelis patikimumas ir mažas triukšmo lygis dėl sumontuoto kompensacinio žiedo ir korozijai atsparaus karkaso su kataforezine danga
  • Galima naudoti aplinkoje, kurios temperatūra siekia 50 °C, taip išplečiant taikymo sritį, specialiai sistemos integracijai

Veiksminga sistemos integracija.

„Wilo-Medana CH1-LC“ turi tvirtą siurblio korpusą, todėl yra labai patikimas, o korozijai atsparūs komponentai užtikrina plačią taikymo sritį integruojant į didesnes sistemas net ir esant aplinkos temperatūrai iki 50 °C. Nesavisurbis daugiapakopis siurblys pasiekia didžiausią hidraulinę galią.

Konstrukcija

Nesavisiurbis, horizontalus, daugiapakopis siurblys.

Taikymas

  • Vandens tiekimas ir slėgio kėlimas
  • Laistymas
  • Pramonės procesai

Įranga/funkcija

  • „Block“ konstrukcijos siurbliai
  • Srieginė jungtis
  • Vienfazis arba trifazis variklis
  • Vienfazis variklis su integruota šilumine variklio apsauga

Tiekimo komplektacija

  • Siurblys
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Paviršiaus siurblio aprašymas

CH

Pramoninis horizontalus

1

Konstrukcinės serijos lygis (1 = pradinis lygmuo, 3 = standartinis lygis, 5 = „Premium“ lygis)

LC

Ilgas velenas – siurblio korpusas iš ketaus

2

Nominalusis viengubo siurblio debitas [m3/h]

02

Viengubų siurblių pakopų skaičius

5

Korpuso medžiaga GJL250

E

E = EPDM sandariklis

A

A = Dažnis 50 Hz / vienfazis / 230 V



B = Dažnis 60 Hz / vienfazis / 220 V



C = Dažnis 60 Hz / vienfazis / 230 V



D = Dažnis 50 Hz / trifazis / 400 V



E = Dažnis 50 Hz / trifazis / 230 – 400 V



F = Dažnis 60 Hz / trifazis / 220 – 380 V



G = Dažnis 60 Hz / trifazis / 265 – 460 V



I = Dažnis 60 Hz / trifazis / 460 V

10

Nominalusis slėgis (bar)

T

T = Sriegio jungtys



P = Victaulic jungtys

Techniniai duomenys

  • Maitinimo įtampa 1~230 V (± 10 %), 50 Hz
  • Maitinimo įtampa: 3~230 V–400 V (±10 %), 50 Hz; 265–460 V (±10 %), 60 Hz
  • Darbinės terpės temperatūra nuo –20 iki +90°°C
  • Maks. darbinis slėgis 10 bar
  • Maks. įtako slėgis 6 bar
  • Apsaugos laipsnis IP55
  • Vamzdžio jungčių vardinis skersmuo: nuo Rp 1" iki Rp 1 1/4", priklausomai nuo versijos

Medžiagos

  • Darbaračiai, pakopų korpusai ir siurblio korpusas iš nerūdijančio plieno 1.4301/1.4404
  • Velenas 1.4301 arba 1.4404, nerūdijantysis plienas
  • EPDM sandariklis
  • Mechaninis sandariklis: EPDM versija: Stambios frakcijos anglis / silicio karbidas;
  • Volframo karbido / aliuminio oksido guolis
  • Siurblio pagrindas ir siurblio korpusas EN-GJL-250

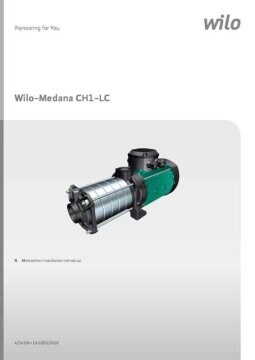

Siuntų katalogas

Wilo-Medana CH1-LC

Prekės numeris 4234328
Leidimas 02/2020
Versijos numeris 02
Puslapių formatas 209.9 x 297.0 mm
Puslapių skaičius 24
