Wilo-Medana CH1-L

Veiksminga sistemos integracija.

„Wilo-Medana CH1-L“ dėl jam suteikto geriamojo vandens sertifikato taip pat tinka naudoti su geriamuoju vandeniu. Nesavisurbis daugiapakopis siurblys pasiekia didžiausią hidraulinę galią. Dėl kompaktiškos ir tvirtos konstrukcijos su korozijai atspariomis dalimis ir galimybės naudoti aplinkoje, kurios temperatūra siekia 50 °C, jis gali būti pritaikomas įvairiose srityse, integruojant siurblį į didesnes sistemas.

Ypatybės/gaminio privalumai

  • Aukštas efektyvumas dėl didelio hidraulinio našumo

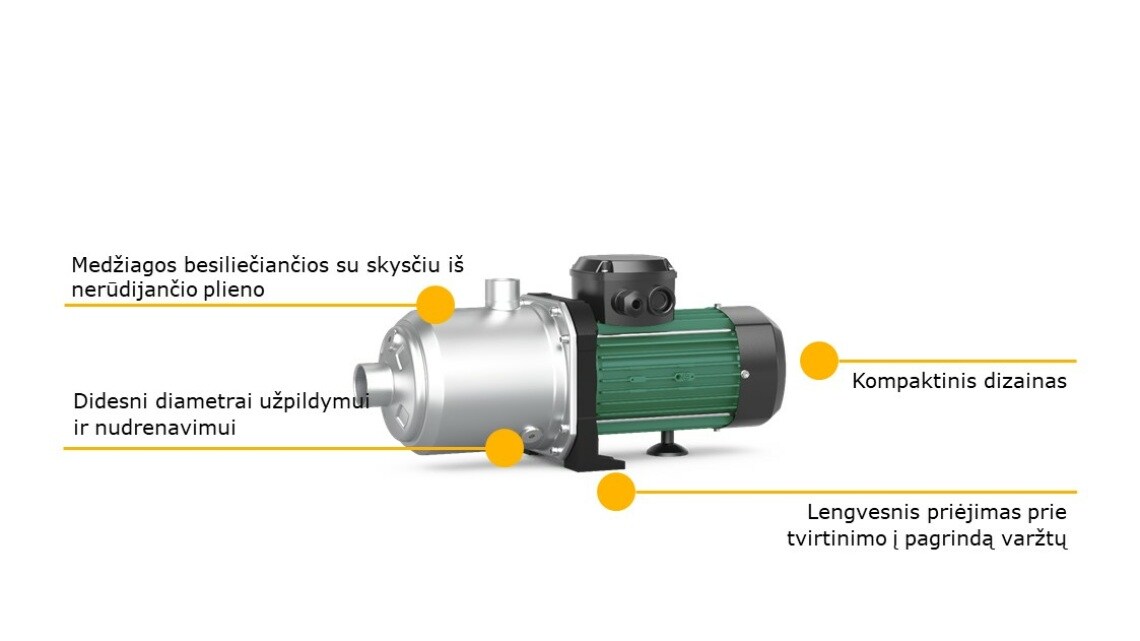

  • Lengvas ir greitas paleidimas / techninė priežiūra dėl didelių angų, skirtų siurbliams pripildyti ir ištuštinti

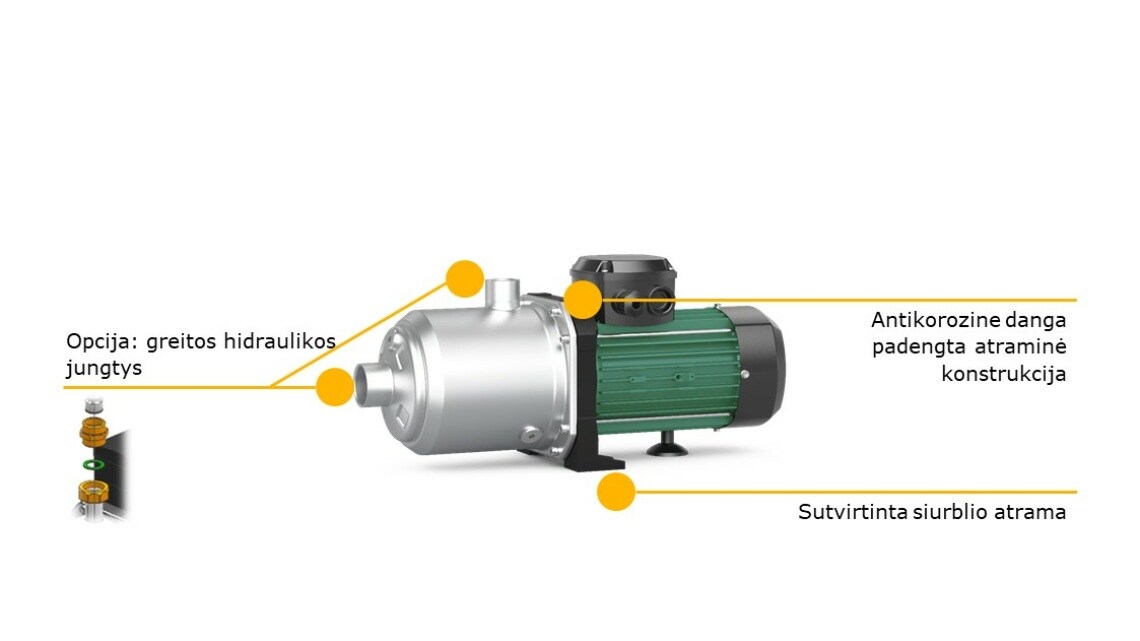

  • Didelis patikimumas ir mažas triukšmo lygis dėl sumontuoto kompensacinio žiedo ir korozijai atsparaus karkaso su kataforezine danga
  • Galima naudoti aplinkoje, kurios temperatūra siekia 50 °C; taip išplečiama taikymo sritis – galima integruoti į sistemas
  • Pritaikytas naudoti vandentiekio vandenyje

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Aukštas efektyvumas dėl didelio hidraulinio našumo
  • Lengvas ir greitas paleidimas / techninė priežiūra dėl didelių angų, skirtų siurbliams pripildyti ir ištuštinti
  • Didelis patikimumas ir mažas triukšmo lygis dėl sumontuoto kompensacinio žiedo ir korozijai atsparaus karkaso su kataforezine danga
  • Galima naudoti aplinkoje, kurios temperatūra siekia 50 °C; taip išplečiama taikymo sritis – galima integruoti į sistemas
  • Pritaikytas naudoti vandentiekio vandenyje

Veiksminga sistemos integracija.

„Wilo-Medana CH1-L“ dėl jam suteikto geriamojo vandens sertifikato taip pat tinka naudoti su geriamuoju vandeniu. Nesavisurbis daugiapakopis siurblys pasiekia didžiausią hidraulinę galią. Dėl kompaktiškos ir tvirtos konstrukcijos su korozijai atspariomis dalimis ir galimybės naudoti aplinkoje, kurios temperatūra siekia 50 °C, jis gali būti pritaikomas įvairiose srityse, integruojant siurblį į didesnes sistemas.

Konstrukcija

Nesavisiurbis, horizontalus, daugiapakopis siurblys

Taikymas

• Vandens tiekimas ir slėgio kėlimas

• Laistymas

• Pramonės procesas

Įranga/funkcija

  • „Block“ konstrukcijos nerūdijančiojo plieno siurbliai
  • Srieginė jungtis
  • Vienfazis arba trifazis variklis
  • Vienfazis variklis aprūpintas įmontuotu variklio terminės kontrolės įtaisu (su automatiniu paleidimu)

Tiekimo komplektacija

  • Siurblys
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Paviršiaus siurblio aprašymas

CH

Pramoninis horizontalus

1

Konstrukcinės serijos lygis (1 = pradinis lygmuo, 3 = standartinis lygis, 5 = „Premium“ lygis)

L

Ilgas velenas

2

Nominalusis viengubo siurblio debitas [m3/h]

02

Viengubų siurblių pakopų skaičius

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM sandariklis

A

A = Dažnis 50 Hz / vienfazis / 230 V



B = Dažnis 60 Hz / vienfazis / 220 V



C = Dažnis 60 Hz / vienfazis / 230 V



D = Dažnis 50 Hz / trifazis / 400 V



E = Dažnis 50 Hz / trifazis / 230 – 400 V



F = Dažnis 60 Hz / trifazis / 220 – 380 V



G = Dažnis 60 Hz / trifazis / 265 – 460 V



I = Dažnis 60 Hz / trifazis / 460 V

10

Nominalusis slėgis (bar)

T

T = Sriegio jungtys



P = Victaulic jungtys

Techniniai duomenys

  • Maitinimo įtampa: 1~230 V (± 10 %), 50 Hz
  • Maitinimo įtampa: 3~230 V–400 V (±10 %), 50 Hz; 265–460 V (±10 %), 60 Hz
  • Darbinės terpės temperatūra: nuo –20 iki +120 °C (EPDM), nuo –20 iki +90 °C (FKM)
  • Didž. darbinis slėgis: 10 bar
  • Didž. leistinasis įvado slėgis: 6 bar
  • Apsaugos klasė: IP55
  • Vamzdžio jungčių vardinis skersmuo: nuo G1" iki G2", priklausomai nuo versijos

Medžiagos

  • Darbaračiai, pakopų korpusai ir siurblio korpusas iš nerūdijančio plieno 1.4301/1.4404
  • Velenas 1.4301 arba 1.4404, nerūdijantysis plienas
  • EPDM/FKM („Viton“) sandariklis
  • Mechaninis sandariklis: EPDM versija: Stambios frakcijos anglis / silicio karbidas; FKM versija: Stambios frakcijos anglis / silicio karbidas
  • Volframo karbido / aliuminio oksido guolis
  • Siurblio kronšteinai iš aliuminio
