Wilo-Rexa MINI3

Patikimas nutekamojo vandens ir nuotekų siurblys buitinių nuotekų ir gruntinio vandens kanalizacijai.

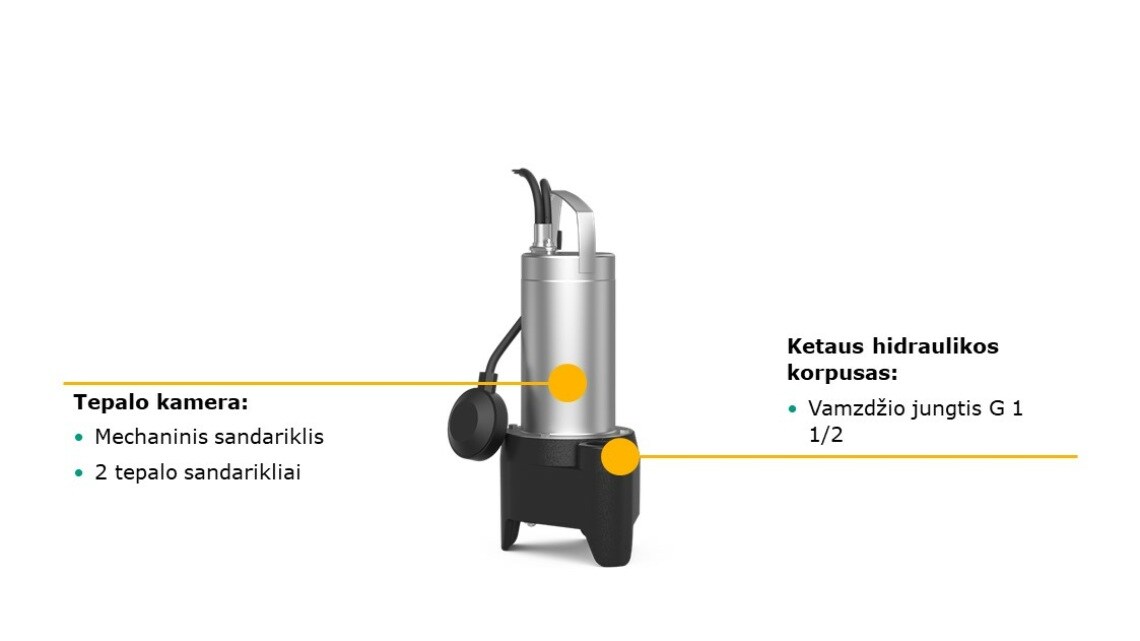

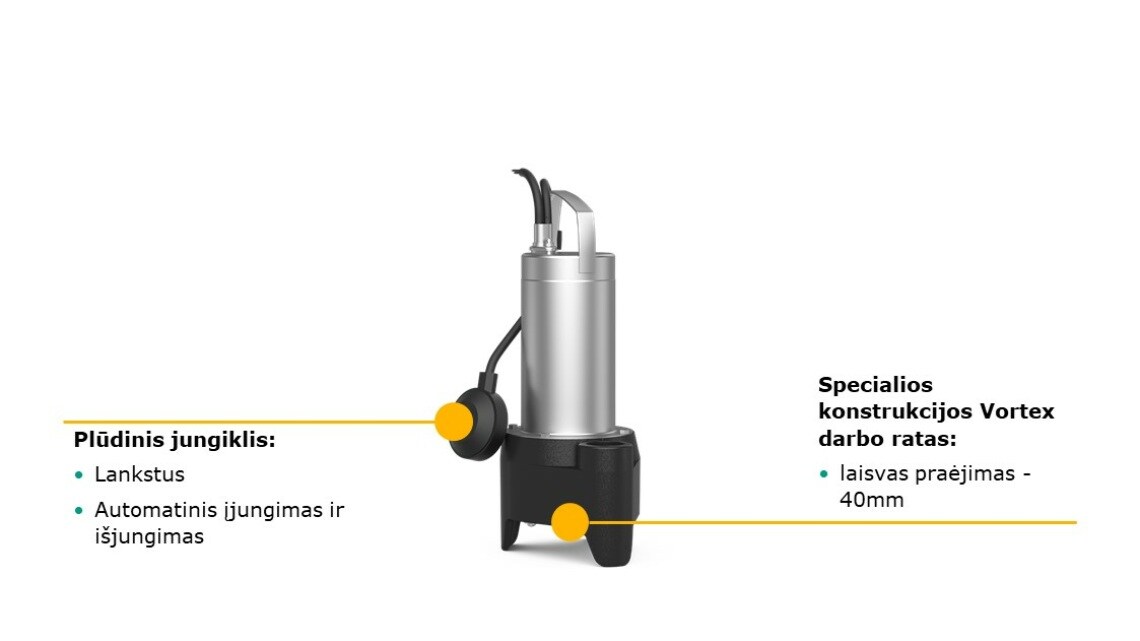

„Wilo-Rexa MINI3“ – idealus standartinis nuotekų panardinamasis siurblys, skirtas namo kanalizacijos ir sklypo drenažo sistemoms. Jo 40 mm rutulinis vožtuvas puikiai tinka nutekamųjų vandenų transportavimui ir nuotekoms be fekalijų. Siurblį galima lanksčiai naudoti stacionariai ir kilnoti taikant panardinamo montavimo būdą. Jei siurblys yra sumontuotas siurblio šachtoje DrainLift WS 50, nuotekos gali būti pumpuojamos su fekalijomis, kadangi sistemai suteiktas leidimas pagal EN 12050-1. Naudojant pritaikytas hidraulikos dalis užtikrinamas didelis patikimumas universaliai naudojant įvairiose pumpuojamose medžiagose. Dėl kompaktiškos konstrukcijos montavimo darbus galima atlikti taip pat ir siaurose drenažo duobėse. Alyva užpildyta sandarinimo kamera ir du žiediniai sandarikliai užtikrina ilgesnius techninės priežiūros intervalus. Techninės priežiūros darbus paprasta vykdyti, nes galima tiesiogiai pasiekti svarbiausias dalis.

Ypatybės/gaminio privalumai

  • Didesnis efektyvumo koeficientas ir didelė eksploatavimo sauga dėl optimizuotos hidraulikos
  • Lengva montuoti net ir siauruose drenažo grioviuose dėl kompaktiško dizaino, lengvo svorio, integruoto kondensatoriaus ir srieginės jungės
  • Dėl korozijai atsparaus darbaračio ir užsandarinto kabelio įvado patikimai veikia kaip drenavimo įrenginys įvairiose sistemose
  • Ilgesni techninės priežiūros intervalai dėl didelio tūrio sandarinimo kameros ir dvigubo sandariklio
  • Greito techninio aptarnavimo galimybė dėl tiesioginės prieigos prie sandarinimo kameros ir siurblio korpuso
Wilo-Rexa MINI3_Feature 1_LT
Wilo-Rexa MINI3_Feature 2_LT

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Didesnis efektyvumo koeficientas ir didelė eksploatavimo sauga dėl optimizuotos hidraulikos
  • Lengva montuoti net ir siauruose drenažo grioviuose dėl kompaktiško dizaino, lengvo svorio, integruoto kondensatoriaus ir srieginės jungės
  • Dėl korozijai atsparaus darbaračio ir užsandarinto kabelio įvado patikimai veikia kaip drenavimo įrenginys įvairiose sistemose
  • Ilgesni techninės priežiūros intervalai dėl didelio tūrio sandarinimo kameros ir dvigubo sandariklio
  • Greito techninio aptarnavimo galimybė dėl tiesioginės prieigos prie sandarinimo kameros ir siurblio korpuso

Patikimas nutekamojo vandens ir nuotekų siurblys buitinių nuotekų ir gruntinio vandens kanalizacijai.

„Wilo-Rexa MINI3“ – idealus standartinis nuotekų panardinamasis siurblys, skirtas namo kanalizacijos ir sklypo drenažo sistemoms. Jo 40 mm rutulinis vožtuvas puikiai tinka nutekamųjų vandenų transportavimui ir nuotekoms be fekalijų. Siurblį galima lanksčiai naudoti stacionariai ir kilnoti taikant panardinamo montavimo būdą. Jei siurblys yra sumontuotas siurblio šachtoje DrainLift WS 50, nuotekos gali būti pumpuojamos su fekalijomis, kadangi sistemai suteiktas leidimas pagal EN 12050-1. Naudojant pritaikytas hidraulikos dalis užtikrinamas didelis patikimumas universaliai naudojant įvairiose pumpuojamose medžiagose. Dėl kompaktiškos konstrukcijos montavimo darbus galima atlikti taip pat ir siaurose drenažo duobėse. Alyva užpildyta sandarinimo kamera ir du žiediniai sandarikliai užtikrina ilgesnius techninės priežiūros intervalus. Techninės priežiūros darbus paprasta vykdyti, nes galima tiesiogiai pasiekti svarbiausias dalis.

Konstrukcija

Nuotekų panardinamasis siurblys režimui su pertraukomis bei keičiamosios montavimo padėties statymui pumpuojamoje terpėje.

Taikymas

Šių terpių pumpavimui:

  • Nuotekos be fekalijų
  • Nutekamieji vandenys

Pastaba. Jei siurblys yra sumontuotas siurblio šachtoje DrainLift WS 50, nuotekos gali būti pumpuojamos su fekalijomis. Įrenginiui suteiktas leidimas pagal EN 12050-1.

Įranga/funkcija

  • Sujungimo kabelis su
    • Kištukas (P versija)
    • Kištukas ir plūdinis jungiklis (A versija)
    • atviru kabelio galu (3~)
  • Savaime įsijungiantis terminės variklio kontrolės įtaisas

Tiekimo komplektacija

Siurblys su sujungimo kabeliu ir

    • Kištukas (P versija)
    • Kištukas ir plūdinis jungiklis (A versija)
    • atviru kabelio galu (3~)

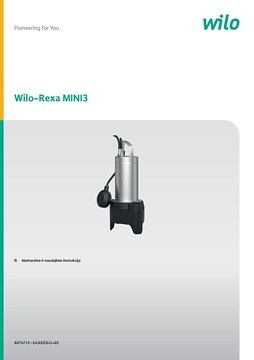

Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pvz.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

„Rexa“

Nuotekų panardinamasis variklinis siurblys

MINI3

Konstrukcinė serija

V

Laisvos srovės darbaratis

04

Slėgio įvado vardinis skersmuo G 1½

11

Didž. kėlimo aukštis m

M

Maitinimo įtampos versija:

M = 1~

T = 3~

06

Vertė/10 = variklio galia P2 kW

5

Dažnis (5 = 50 Hz, 6 = 60 Hz)

23

Matuojamosios įtampos kodas

A

Papildoma elektros įranga:

  • Be = Su laisvu kabelio galu
  • P = su kištuku
  • A = su plūdiniu jungikliu ir kištuku

5M

Sujungimo kabelio ilgis

Techniniai duomenys

  • Maitinimo įtampa: 1~ 230 V, 50 Hz arba 3~ 400 V, 50 Hz
  • Darbo režimas (panardinus): S1
  • Darbo režimas nepanardinus: S3 15 %
  • Apsaugos klasė: IP68
  • Izoliacijos klasė: F
  • Darbinės terpės temperatūra: 3 ... 40 °C
  • Laisvasis praėjimo skersmuo: 40 mm

Medžiagos

  • Siurblio korpusas: ketus
  • Darbaratis: kompozicinė medžiaga
  • Įsiurbimo atvamzdžio dengiamoji plokštė: nerūdijantysis plienas
  • Variklio korpusas: nerūdijantysis plienas
  • Velenas: nerūdijantysis plienas
  • Sandariklis, variklio pusėje: NBR
  • Sandariklis, terpės pusėje: SiC/SiC
  • Sandariklis, statinis: NBR

Aprašymas/konstrukcija

Nuotekų panardinamasis siurblys kaip užliejamas vientisas įrenginys transportabiliam panardinamajam instaliavimui pertraukiamajame veikimo režime.

Hidraulika

Siurblys su laisvos srovės darbaračiu ir 40 mm laisvu kanalu. Slėgio atvamzdis kaip vertikalioji srieginė jungtis.

Variklis

Pumpuojama terpe aušinamas vienfazės arba trifazės srovės variklis (su sumontuotu darbiniu kondensatoriumi) aušinamaisiais paviršiais paleidžiant tiesiogiai. Šilumos perteklius per korpusą tiesiogiai atiduodamas supančiai terpei. Varikliai gali būti naudojami panardinti nuolatinio veikimo režimu (S1) ir nepanardinti periodinės apkrovos režimu (S3).

Šiame variklyje įrengtas savaime įsijungiantis terminės variklio kontrolės įtaisas. T. y. varikliui perkaitus, jis automatiškai išsijungia, o atvėsus – vėl įsijungia.

Sujungimo kabelis yra 5 m arba 10 m ilgio ir galima įsigyti tokių jo versijų:

  • Su laisvais kabelio galais
  • Su kištuku
  • Su plūdiniu jungikliu ir kištuku

Sandariklis

Sandarinama terpės pusėje su mechaniniu sandarikliu, variklio pusėje – su veleno sandarinimo žiedu. Tarp sandariklių yra sandarinimo kamera su baltąja alyva.
