Wilo-Stratos PICO-Z

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Rankinis ir temperatūra reguliuojamas naudojimo režimas optimaliam eksploatavimui
  • Įprastos geriamojo vandens rezervuaro dezinfekcijos atpažinimas
  • Tikrosios sunaudojamos galios (vatais) ir suvestinio kilovatvalandžių skaičiaus arba tikrojo srauto vertės ir temperatūros vertės rodmuo
  • Nerūdijančiojo plieno siurblio korpuso apsauga nuo bakterijų ir korozijos
  • „Wilo‟ kištukas

Konstrukcija

Šlapio rotoriaus apytakinis siurblys su sriegine jungtimi, blokavimo srovei atspariu EC varikliu ir integruotu elektroniniu galios valdymu įtaisu.

Taikymas

Geriamojo vandens cirkuliacinės sistemos pramonės reikmėms ir pastatų įrangai.

Įranga/funkcija

Darbo režimai

  • Δ p-c pastoviam diferenciniam slėgiui
  • Temperatūra reguliuojamas naudojimo režimas

Rankinės funkcijos

  • Darbo režimo nustatymas
  • Siurblio galios nustatymas (kėlimo aukštis)
  • Žemiausios temperatūros nustatymas
  • Mažiausio debito nustatymas
  • Atkūrimo funkcija elektros skaitiklio nustatymui iš naujo
  • Atkūrimo funkcija gamyklos nuostatų atkūrimui
  • Funkcija „Hold“ (mygtukų blokavimas) nustatymų užblokavimui

Automatinės funkcijos

  • Bepakopis galios pritaikymas pagal darbo režimą
  • Valdymas pagal temperatūrą palaikant pastovią grįžtamojo vandens temperatūrą geriamojo vandens cirkuliacinėje sistemoje
  • Įprasta šiluminė dezinfekcija (šiluminės geriamojo vandens rezervuaro dezinfekcijos atpažinimas ir palaikymas)
  • Automatinio atsiblokavimo funkcija

Pranešimų ir rodmenų funkcijos

  • Esamos vartojamosios galios rodmuo (W)
  • Suvestinio kilovatvalandžių skaičiaus rodmuo (kWh)
  • Tikrojo srauto rodmuo (m3/h)
  • Tikrosios temperatūros rodmuo Esamos vartojamosios galios rodmuo (°C)
  • Trikčių rodymo įtaisas

Įranga

  • Briaunos veržliarakčiui ant siurblio korpuso
  • Greitas elektros prijungimas su Wilo-Connector
  • Blokavimo srovei atsparus variklis
  • Dalelių filtras
  • Serijinė šilumos izoliacija

Tiekimo komplektacija

  • Siurblys
  • Šilumos izoliacija
  • „Wilo‟ kištukas
  • Sandarikliai
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-Stratos PICO-Z 20/1-4

Stratos PICO

Aukšto efektyvumo siurblys (prisukamas siurblys), valdomas elektroniniu būdu

Z/

Geriamojo vandens cirkuliacija

20/

Nominalus jungties skersmuo

1–4

Vardinis kėlimo aukščio diapazonas [m]

Techniniai duomenys

  • Pumpuojamosios terpės temperatūra, vandentiekio vanduo iki 3,57 mmol/l (20 ° dH): nuo - +2 °C iki +70 °C, trumpalaikiu režimu (4 h): nuo +2 °C iki +75 °C
  • Tinklo jungtis 1~230 V, 50 Hz
  • Apsaugos klasė IP X4D
  • Srieginės jungtys Rp ¾ ir Rp 1
  • Maks. darbinis slėgis 10 bar

Medžiagos

  • Siurblio korpusas: Nerūdijantis plienas
  • Siurbliaratis: Plastikas
  • Velenas: Nerūdijantis plienas
  • Guoliai: sintetine derva impregnuota anglis

Bendrasis grafikas

Stratos PICO-Z

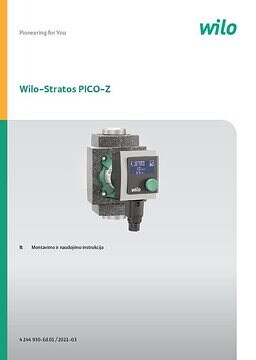

Siuntų katalogas

Wilo-Stratos PICO-Z

Prekės numeris 4184685
Leidimas 1509
Versijos numeris 02
Puslapių formatas A4
Puslapių skaičius 26

PDF (3 MB)
