Wilo-Varios PICO-STG

Konstrukcinės serijos aprašymas

Ypatybės/gaminio privalumai

  • Dėl kompaktiškos konstrukcijos, naujų reguliavimo režimų (pvz., iPWM) ir naujo „Sync“ asistento itin suderinamas pakeitimo sprendimas, pritaikytas įvairioms reikmėms, taip pat saulės ir geoterminei energijai
  • Ypač patogu eksploatuoti dėl LED ekrano ir žaliojo mygtuko technologijos su vienu mygtuku reguliavimo režimui ir kitu mygtuku siurbliui nustatyti.
  • Lengva montuoti dėl kompaktiškos konstrukcijos, reguliuojamų elektros jungčių ir techninės priežiūros funkcijų, pavyzdžiui, nuorinimo
  • Išbandyta technologija užtikrina geriausią veikimo ir valdymo saugą

Universaliausias visų laikų pakaitinis siurblys.

Wilo-Varios PICO-STG yra universalus šildymo, oro kondicionavimo ir šaldymo srities pakeitimo sprendimas vienos ir dviejų šeimų namams. Jį galima valdyti standartiniu ir išoriniu reguliavimo režimu, o „Sync“ asistentas leis, pakeitus siurblį, paprastai perimti ankstesnes nuostatas. Dėl kompaktiškos konstrukcijos, galimybės perimti seno siurblio charakteristikų kreives naudojant naująją sinchronizavimo funkciją montavimas ir eksploatacijos pradžia yra kaip niekada paprasti. Žalio mygtuko technologija suteikia maksimalų valdymo komfortą.

Konstrukcija

Šlapio rotoriaus apytakinis siurblys su sriegine jungtimi, blokavimo srovei atspariu EC varikliu ir integruotu elektroniniu galios valdymo įtaisu.

Taikymas

Visos karšto vandens šildymo sistemos, oro kondicionavimo ir pramoniniai cirkuliaciniai įrenginiai, pirminės grandinės saulės energijos ir geoterminiuose įrenginiuose.

Įranga/funkcija

Darbo režimai

  • Pastovus diferencinis slėgis (3 išankstinės siurblio kreivės)
  • Kintamasis diferencinis slėgis (3 išankstinės siurblio kreivės)
  • Pastovus apsukų skaičius (3 greičio pakopos)
  • Išorinis reguliavimas atliekamas naudojant iPWM signalą
    • iPWM GT (šildymas / geotermija, nėra „Varios PICO-STG .../1-13“ atveju)
    • iPWM ST (saulės energija)

Rankinės funkcijos

  • Darbo režimo nustatymas pagal pritaikymą
  • Siurblio galios nuostatos (charakteristikų kreivė)
  • Pastovaus sūkių skaičiaus nustatymas
  • Sinchronizavimo funkcijos ir šviesos diodų kodavimo aktyvinimas
  • Nuorinimo funkcija
  • Rankinis paleidimas iš naujo

Automatinės funkcijos

  • Automatinis paleidimas iš naujo

Pranešimų ir rodmenų funkcijos

  • Pasirinkto valdymo režimo rodymas
  • Pasirinktos reguliavimo režimo siurblio charakteristikų kreivės arba iPWM tipo indikacija
  • Aktyvintos sinchronizavimo funkcijos ir šviesos diodų kodavimo rodymas
  • Rankinio įjungimo iš naujo arba nuorinimo funkcijos būsenos rodymas
  • Veikimo ir techninės priežiūros pateiktis

Įranga

  • Kataforezės danga padengtas siurblio korpusas
  • Briaunos veržliarakčiui ant siurblio korpuso
  • Sujungimo elektros kabelis su 3 polių siurblio kištuku ir „Wilo-Connector“ jungtimi
  • „iPWM“ jungtis
  • Nuorinimo funkcija
  • Rankinis paleidimas iš naujo
  • Blokavimo srovei atsparus variklis
  • Dalelių filtras

Tiekimo komplektacija

  • Siurblys
  • Kabelis su 3 polių siurblio kištuku ir „Wilo-Connector“ jungtimi
  • Wilo-Connector jungtis
  • Sandarikliai
  • Montavimo ir naudojimo instrukcija

Modelio kodo paaiškinimas

Pavyzdys:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Didelio efektyvumo siurblys (srieginis siurblys), elektroniškai valdomas

-STG

Suderinamas su šildymo, saulės energijos ir geoterminiais įrenginiais

25/

Vardinis jungties skersmuo

1–8

Nominalus kėlimo aukščio diapazonas [m]

130

Montavimo ilgis

Techniniai duomenys

  • Darbinės terpės temperatūra:
    • nuo -20 °C iki +95 °C (šildymas / geotermija)
    • nuo -10 °C iki +110 °C (saulės energija)
  • Maitinimo įtampa 1~230 V, 50 Hz
  • Apsaugos laipsnis IPX4D
  • Srieginės jungtys Rp ½, Rp 1 ir Rp 1¼
  • Didž. darbinis slėgis 10 bar

Medžiagos

  • Siurblio korpusas: Ketus (EN-GJL-200)
  • Darbaratis: Plastikas (PP - 40% GF)
  • Siurblio velenas Nerūdijantysis plienas
  • Guoliai: Metalu impregnuota anglis

Bendrasis grafikas

Wilo-Varios PICO-STG

Siuntų katalogas

Wilo-Varios PICO-STG

Prekės numeris 42338442
Leidimas 2019-12
Versijos numeris 01
Puslapių formatas 105.1 x 148.2 mm
Puslapių skaičius 80

PDF (8 MB)

Atsisiųsti

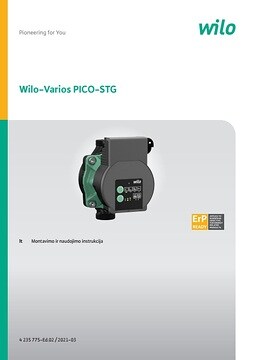

Wilo-Varios PICO-STG

Prekės numeris 4235775
Leidimas 2019-05
Versijos numeris 01
Puslapių formatas 105.1 x 148.2 mm
Puslapių skaičius 32

PDF (5 MB)

Atsisiųsti
