Yonos PICO-STG 15/1-13-180
Duomenų lapas
Hidraulinės įrangos duomenys
-
Debitas maks.2 m³/h
-
Padavimo aukštis, maks.13 m
-
Energijos vartojimo efektyvumo koeficientas (EEI)0.21
Produkto duomenys
-
Maksimalus darbinis slėgis10 bar
-
Maks. darbinės terpės temperatūra110 Celsius
-
Min. darbinės terpės temperatūra0 Celsius
-
Maks. aplinkos temperatūra55 Celsius
Variklio duomenys
-
Maitinimo įtampa1~230 V, 50/60 Hz
-
0.66 A
-
Izoliacijos klasėF
-
Trikdžių emisijaEN 61000-6-3
-
Atsparumas trukdžiamsEN 61000-6-2
Montavimo matmenys
-
Vamzdžio jungtis įsiurbimo pusėjeG 1
-
Vamzdžio jungtis slėgio pusėjeG 1
-
Montavimo ilgis180 mm
Medžiagos
-
Velenas1.4003, X2CrNi12
-
Siurblio korpusas5.1300, EN-GJL-200
-
DarbaratisPP-GF40
-
Guolio medžiagaCarbon, metal impregnated
Informacija apie užsakymo pateikimą
-
GamintojasWilo
-
Produkto žymėjimasYonos PICO-STG 15/1-13-180
-
Aprašymas4527507
-
Grynoji masė (apyt.)2 kg

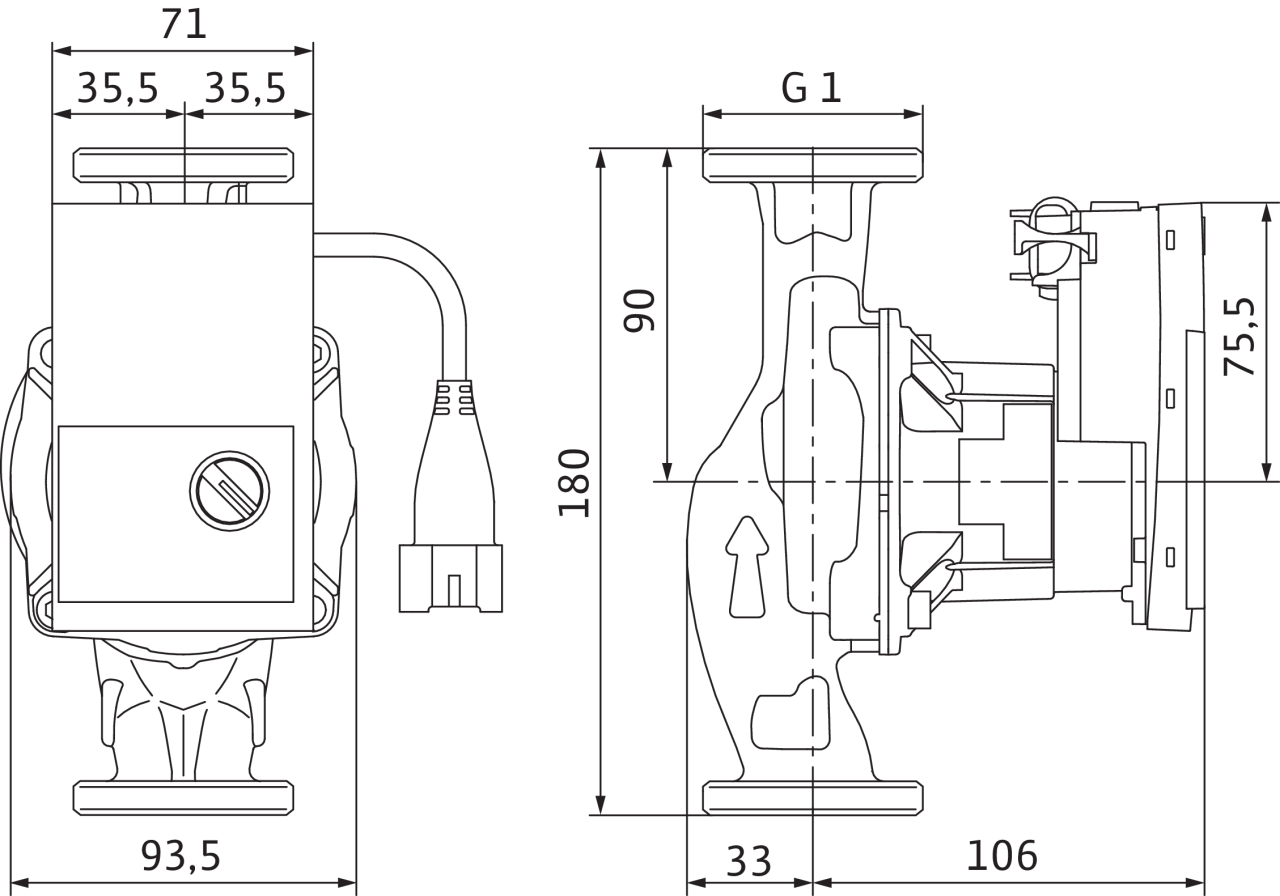

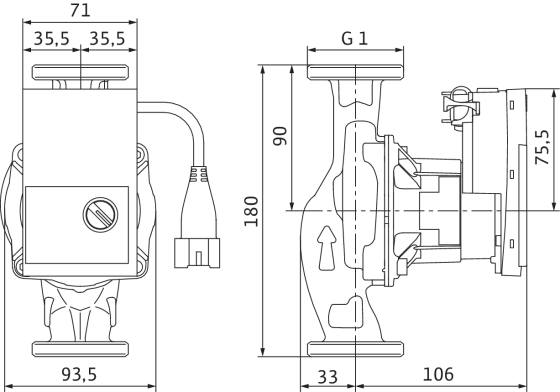

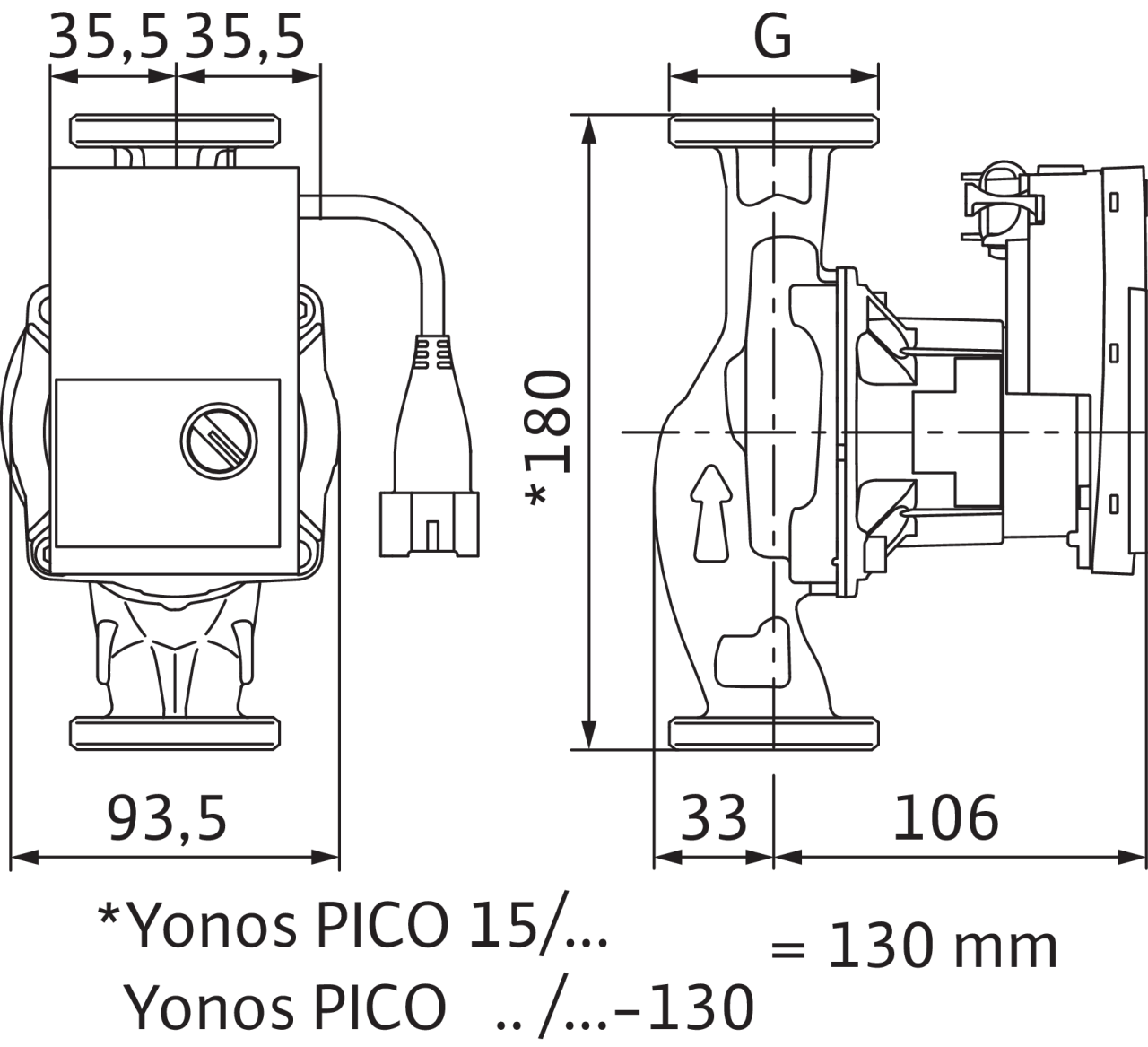

Matmenys ir brėžiniai
Yonos PICO-STG
Yonos PICO-STG
Kreivės

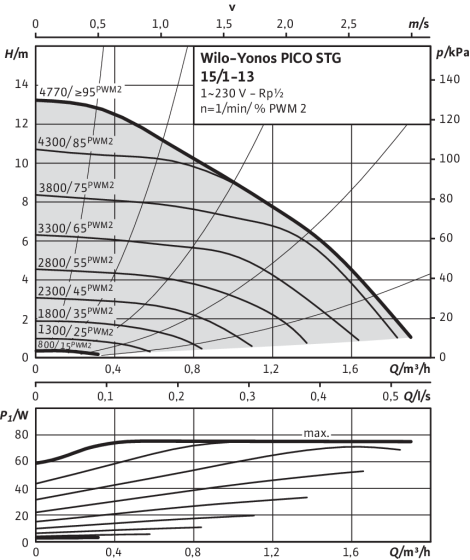

Yonos PICO-STG 15/1-13, PWM2 (external signal)

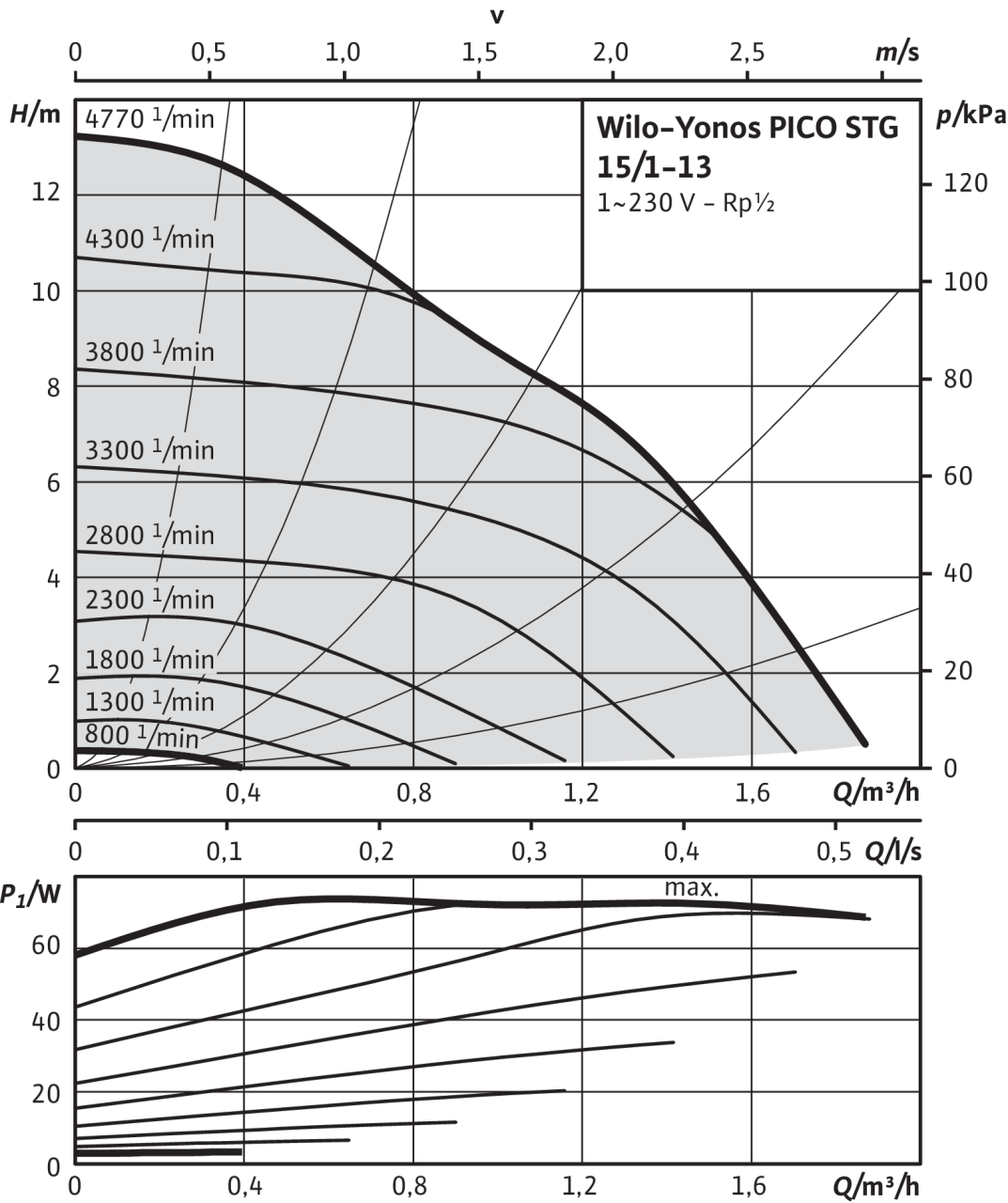

Yonos PICO-STG 15/1-13, n = constant

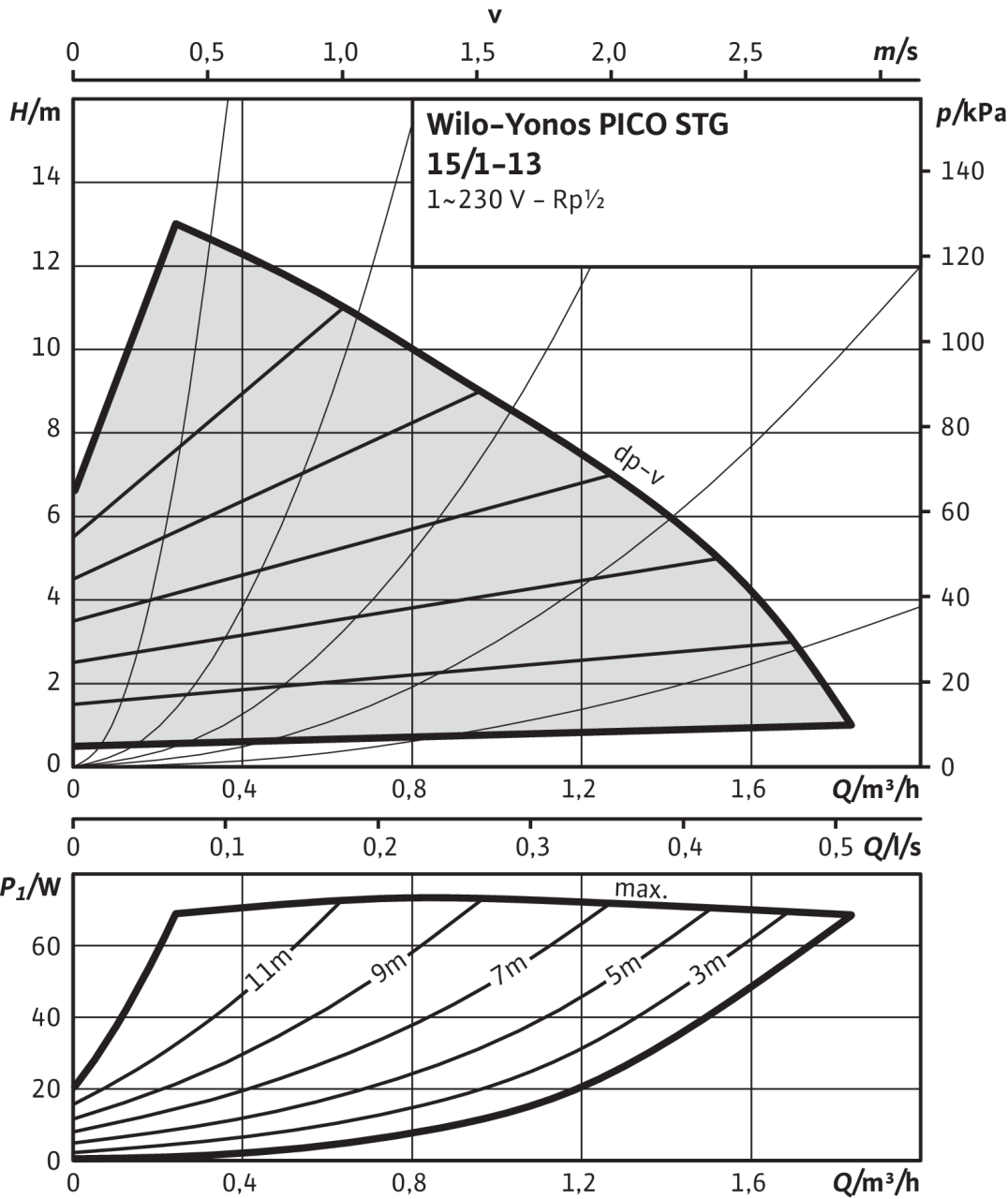

Yonos PICO-STG 15/1-13, Δp-v (variable)
Gnybtų išdėstymo schema
Eco PICO-NOVA
Atsparus blokavimui variklis
Vienfazis variklis (EM) 2-polis - 1~230 V, 50 Hz
Užsakymo informacija
Information for order placements
-
GamintojasWilo
-
Produkto žymėjimasYonos PICO-STG 15/1-13-180
-
EAN numeris4048482500164
-
Aprašymas4527507
-
Bendroji masė (apyt.)2.2 kg
-
Grynoji masė (apyt.)2 kg
-
Bendrasis ilgis139.0 mm
-
Aukštis be pakuotės94 mm
-
SpalvaŽalia
-
PakuotėPardavimo pakuotė
-
Pakuotės rūšisDėžė
-
Kiekis kiekvienam sluoksniui24
-
Plotis be pakuotės180.0 mm
-
Mažiausias užsakymo kiekis1
-
Skaičius ant padėklo202
Aprašymas
Didelio efektyvumo siurblys „Wilo-Yonos PICO-STG“, valdomas elektroniniu įtaisu. Nereikalaujantis priežiūros prisukamas šlapiojo rotoriaus cirkuliacinis siurblys, atsparus blokavimui sinchroninis variklis, pagamintas pagal EMS technologiją, ir įmontuotas elektroninis galios reguliatorius bepakopiam dinaminio slėgio reguliavimui. Galima naudoti pirminiams kontūrams saulės ir geoterminę energiją naudojančiuose įrenginiuose.
- Raudonas mygtukas, skirtas reguliavimo režimui ∆p-v arba fiksuotam sūkių skaičiui nustatyti
- Lankstus jungiamasis kabelis su „Wilo“ kištuku
- Išorinis sūkių skaičiaus reguliavimas integruotomis sąsajomis PWM 2 (saulės)
- Siurblio korpusas, padengtas KTL danga, apsaugo nuo korozijos, atsirandančios dėl rasojimo
- Žiedinis šviesos diodas, skirtas eigai ir triktims rodyti
Siurbliaratis iš polipropileno, nerūdijančiojo plieno velenas su metalu impregnuotais anglies pluošto slankiaisiais guoliais.
Pasirenkamieji siurblio priedai:
- PWM signalų kabelis
- Šiluminės izoliacijos kevalas
Medžiagos
-
Siurblio korpusas5.1300, EN-GJL-200
-
DarbaratisPP-GF40
-
Velenas1.4003, X2CrNi12
-
Guolio medžiagaCarbon, metal impregnated
Eksploatavimo duomenys
-
Darbinė terpėWater
-
Min. darbinės terpės temperatūra0 Celsius
-
Maks. darbinės terpės temperatūra110 Celsius
-
Maksimalus darbinis slėgis10 bar
-
Min. padavimo aukštis esant 50 °C0.5
-
Min. padavimo aukštis esant 95 °C3
-
Min. padavimo aukštis esant 110 °C10
-
Maks. aplinkos temperatūra55 Celsius
Variklio duomenys
-
Energijos vartojimo efektyvumo koeficientas (EEI)0.21
-
Trikdžių emisijaEN 61000-6-3
-
Atsparumas trukdžiamsEN 61000-6-2
-
Maitinimo įtampa1~230 V, 50/60 Hz
-
Srovės įvadas P1 maks.75 W
-
Sūkių dažnis min.800 rpm
-
Sūkių dažnis maks.4800 rpm
-
Apsaugos klasėIPX4D
Montavimo matmenys
-
Vamzdžio jungtis įsiurbimo pusėjeG 1
-
Montavimo ilgis180 mm
Informacija apie užsakymo pateikimą
-
Grynoji masė (apyt.)2 kg
-
GamintojasWilo
-
Produkto žymėjimasYonos PICO-STG 15/1-13-180
