Yonos PICO-STG 25/1-7.5

Duomenų lapas

Hidraulinės įrangos duomenys
  • Debitas maks.
    4.5 m³/h
  • Padavimo aukštis, maks.
    8 m
  • Energijos vartojimo efektyvumo koeficientas (EEI)
    0.21
Produkto duomenys
  • Maksimalus darbinis slėgis
    10 bar
  • Maks. darbinės terpės temperatūra
    110 Celsius
  • Min. darbinės terpės temperatūra
    0 Celsius
  • Maks. aplinkos temperatūra
    55 Celsius
Variklio duomenys
  • Maitinimo įtampa
    1~230 V, 50/60 Hz
  • 0.66 A
  • Izoliacijos klasė
    F
  • Trikdžių emisija
    EN 61000-6-3
  • Atsparumas trukdžiams
    EN 61000-6-2
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    G 1½
  • Vamzdžio jungtis slėgio pusėje
    G 1½
  • Montavimo ilgis
    180 mm
Medžiagos
  • Velenas
    1.4003, X2CrNi12
  • Siurblio korpusas
    5.1300, EN-GJL-200
  • Darbaratis
    PP-GF40
  • Guolio medžiaga
    Carbon, metal impregnated
Informacija apie užsakymo pateikimą
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Yonos PICO-STG 25/1-7.5
  • Aprašymas
    4527504
  • Grynoji masė (apyt.)
    2 kg

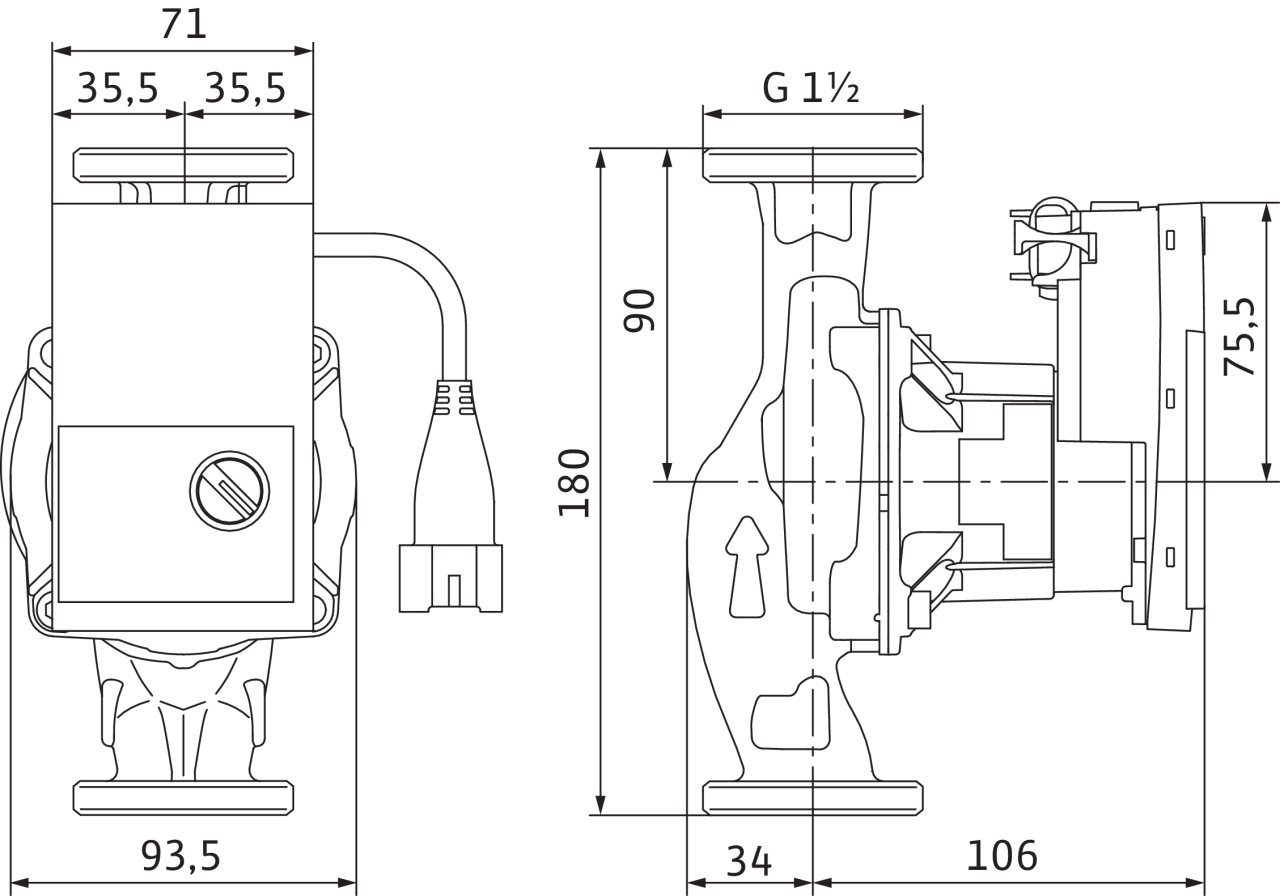

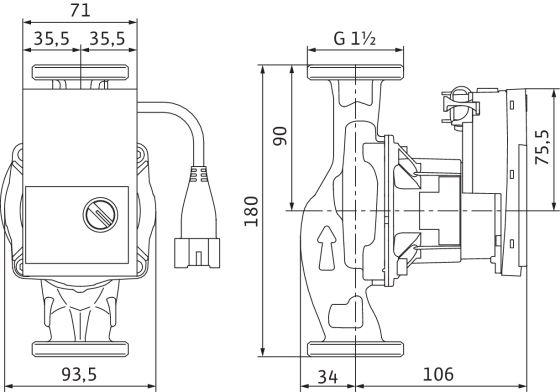

Matmenys ir brėžiniai

Yonos PICO-STG

Yonos PICO-STG

Yonos PICO-STG

Yonos PICO-STG
Yonos PICO-STG
Yonos PICO-STG

Kreivės

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, Δp-v (variable)

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, Δp-v (variable)

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, PWM1 / PWM2 (external signal)

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, PWM1 / PWM2 (external signal)

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, n = constant

Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, n = constant
Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, Δp-v (variable)
Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, PWM1 / PWM2 (external signal)
Yonos PICO-STG 15/1-7,5, 25/1-7,5, 30/1-7,5, n = constant

Gnybtų išdėstymo schema

Eco PICO-NOVA

Eco PICO-NOVA

Atsparus blokavimui variklis

Vienfazis variklis (EM) 2-polis - 1~230 V, 50 Hz

Eco PICO-NOVA

Užsakymo informacija

Information for order placements
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Yonos PICO-STG 25/1-7.5
  • EAN numeris
    4048482500171
  • Aprašymas
    4527504
  • Bendroji masė (apyt.)
    2.3 kg
  • Grynoji masė (apyt.)
    2 kg
  • Bendrasis ilgis
    139.0 mm
  • Aukštis be pakuotės
    94 mm
  • Spalva
    Žalia
  • Pakuotė
    Pardavimo pakuotė
  • Pakuotės rūšis
    Dėžė
  • Kiekis kiekvienam sluoksniui
    24
  • Plotis be pakuotės
    180.0 mm
  • Mažiausias užsakymo kiekis
    1
  • Skaičius ant padėklo
    202

Aprašymas

Didelio efektyvumo siurblys „Wilo-Yonos PICO-STG“, valdomas elektroniniu įtaisu. Nereikalaujantis priežiūros prisukamas šlapiojo rotoriaus cirkuliacinis siurblys, atsparus blokavimui sinchroninis variklis, pagamintas pagal EMS technologiją, ir įmontuotas elektroninis galios reguliatorius bepakopiam dinaminio slėgio reguliavimui. Galima naudoti pirminiams kontūrams saulės ir geoterminę energiją naudojančiuose įrenginiuose.

  • Raudonas mygtukas, skirtas reguliavimo režimui ∆p-v arba fiksuotam sūkių skaičiui nustatyti
  • Lankstus jungiamasis kabelis su „Wilo“ kištuku
  • Išorinis sūkių skaičiaus reguliavimas integruotomis sąsajomis PWM 1 (geoterminis) ir PWM 2 (saulės)
  • Siurblio korpusas, padengtas KTL danga, apsaugo nuo korozijos, atsirandančios dėl rasojimo
  • Žiedinis šviesos diodas, skirtas eigai ir triktims rodyti

Siurbliaratis iš polipropileno, nerūdijančiojo plieno velenas su metalu impregnuotais anglies pluošto slankiaisiais guoliais.

Pasirenkamieji siurblio priedai:

  • PWM signalų kabelis
  • Šiluminės izoliacijos kevalas
Medžiagos
  • Siurblio korpusas
    5.1300, EN-GJL-200
  • Darbaratis
    PP-GF40
  • Velenas
    1.4003, X2CrNi12
  • Guolio medžiaga
    Carbon, metal impregnated
Eksploatavimo duomenys
  • Darbinė terpė
    Water
  • Min. darbinės terpės temperatūra
    0 Celsius
  • Maks. darbinės terpės temperatūra
    110 Celsius
  • Maksimalus darbinis slėgis
    10 bar
  • Min. padavimo aukštis esant 50 °C
    0.5
  • Min. padavimo aukštis esant 95 °C
    4.5
  • Min. padavimo aukštis esant 110 °C
    10
  • Maks. aplinkos temperatūra
    55 Celsius
Variklio duomenys
  • Energijos vartojimo efektyvumo koeficientas (EEI)
    0.21
  • Trikdžių emisija
    EN 61000-6-3
  • Atsparumas trukdžiams
    EN 61000-6-2
  • Maitinimo įtampa
    1~230 V, 50/60 Hz
  • Srovės įvadas P1 maks.
    75 W
  • Sūkių dažnis min.
    800 rpm
  • Sūkių dažnis maks.
    4800 rpm
  • Apsaugos klasė
    IPX4D
Montavimo matmenys
  • Vamzdžio jungtis įsiurbimo pusėje
    G 1½
  • Montavimo ilgis
    180 mm
Informacija apie užsakymo pateikimą
  • Grynoji masė (apyt.)
    2 kg
  • Gamintojas
    Wilo
  • Produkto žymėjimas
    Yonos PICO-STG 25/1-7.5
