EMU RZP 60-3.39-2/22 S17
Datu lapa
Vienība
-
Neto svars apm. m208 kg
-
Sprādzienaizsardzība ATEXpēc izvēles
-
Sprādzienaizsardzība FMpēc izvēles
-
Motora aizsardzības pakāpeIP68
Darba rats
-
Darba rata konstrukcija3 lāpstiņu darba rats ar pašattīrošu rumbu; atliekts atpakaļ, tādēļ bez aizsprostojumiem un aizsērējumiem
-
Nominal propeller diameter Dnom600 mm
-
Darba rata apgriezienu skaits n390 apgr./min
-
Pārvadu kontrole7.500
Iepildes daudzums un veidi
-
Priekškameras pildījumsReduktora eļļa CLP220
-
Priekškameras tilpums V1,20 l
-
Piedziņas kameras pildījumsReduktora eļļa CLP220
-
Pārvada kameras tilpums V0,50 l
-
Blīvēšanas kameras pildījumsBaltā eļļa
-
Blīvēšanas kameras tilpums V1,10 l
Motors / elektronika
-
Motora tipsT 17-2/22R (Ex)
-
Motora konstrukcijaIegremdējamais motors – ar virsmas dzesēšanu
-
Elektrotīkla pieslēgums3~400 V, 50 Hz
-
Nominālā strāva IN20,50 A
-
Palaides strāva - tiešā IA171 A
-
Palaides strāva - zvaigznes-trīsstūra IA57 A
-
Elektrības patēriņš P1 max12,30 kW
-
Motora nominālā jauda P210,50 kW
-
Apgriezienu skaits n2914 apgr./min
-
Motors-enerģijas efektivitātes klase-
-
Lietderības koeficients ηM86,0 Procentuālais sastāvs
-
Jaudas koeficients cos φ0.87
-
Min. šķidruma temperatūra Tmin3 °C
-
Maks. šķidruma temperatūra Tmax40 °C
-
Maks. iegremdēšanas dziļums20,00 m
-
Aizsardzības klaseH
-
Maks. ieslēgšanās un izslēgšanās biežums t15 1/h
-
min. pārslēgšanas pārtraukums t3 min
-
Iedarbināšanas griezes moments M76 Nm
-
Masas inerces moments0,01160 kg m²
-
Motora paliktnis1radiālais lodīšu gultnis, 1 divrindu lodīšu radiālaksiālgultnis
Materiāli
-
Motora materiālsCast iron
-
Statiskais blīvējumsFKM
-
Motora vārpsta1.4021, X20Cr13
-
Pārvada/blīvēšanas kameras blīvējumsSiC/SiC, Q1Q1VGG
-
Piedziņas korpuss5.1301, EN-GJL-250
-
Planetārais zobrats1.7131, 16MnCr5
-
Iekšējo zobu zobrats1.5216, 17MnV6
-
Saulesrats1.7131, 16MnCr5
-
Piedziņas vārpsta1.4462, X2CrNiMoN22-5-3
-
Pārvada/priekškameras blīvējumsFKM
-
Blīvēšanas kamera5.1301, EN-GJL-250
-
Šķidruma puses blīvējumsSiC/SiC, Q1Q1VGG
-
Piedziņas korpuss1.4571, X6CrNiMoTi17-12-2
-
Darba rats1.4571, X6CrNiMoTi17-12-2
-
Saulesrats1.4571, X6CrNiMoTi17-12-2
Piedziņa
-
Pārvada konstrukcijam 2.0 atbilstoši DIN 780/P10 (ISO54); saules un planetārie rati cietināti un slīpēti, iekšējo zobu zobrats saaudzēts
-
Pārvada paliktnis3 adatgultņi (planetārais), 1 divrindu lodīšu radiālaksiālgultnis un 1 radiālais lodīšu gultnis (piedziņas vārpsta)
-
Izturības ilgums Lh10100 000 darba stundas, ISO 281
Informācija par pasūtījumu izvietošanu
-
RažotājsWilo
-
Izstrādājuma nosaukumsEMU RZP 60-3.39-2/22 S17
-
Artikula numursRZP_60-3_39-2_22_S17_400_50
-
Neto svars apm. m208 kg
Iespējas
-
Sprādzienaizsardzība-
-
Motora aizsardzībaBimetāls
Pasūtīšanas informācija
Informācija par pasūtījumu izvietošanu
-
RažotājsWilo
-
Izstrādājuma nosaukumsEMU RZP 60-3.39-2/22 S17
-
Artikula numursRZP_60-3_39-2_22_S17_400_50
-
Neto svars apm. m208 kg
-
Pieejamība tirgū2010-01-01
-
Date of introduction2010-01-01
Downloads

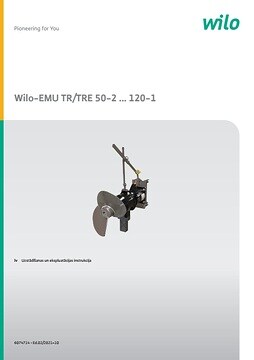

Wilo-EMU TR/TRE 50-2 ... 120-1
Preces numurs | 6074714 |
Izlaide | 2019-01 |
Izpildījuma numurs | 01 |
Sānu formāts | 209.9 x 297.0 mm |
Lappušu skaits | 52 |
PDF (21 MB)
Lejupielādēt
