SiBoost Smart 3 HELIX V614
Datu lapa
Hidrauliskie parametri
-
Pieplūdes spiediens10 bar
-
Maksimālais darba spiediens PN16 bar
-
Sūkņu skaits3
-
Min. šķidruma temperatūra Tmin3 °C
-
Maks. šķidruma temperatūra Tmax50 °C
-
Apkārtējā gaisa temperatūra, min. Tmin5 °C
-
Maks. apkārtējā gaisa temperatūra Tmax40 °C
Motoru parametri
-
Elektrotīkla pieslēgums3~400 V, 50 Hz
-
Motora nominālā jauda P23,00 kW
-
Nominālā strāva IN5,50 A
-
Jaudas koeficients cos φ0.90
-
Nominālais apgriezienu skaits n2900 apgr./min
-
Ieslēgšanas veidsTieši tiešsaistē (DOL)
-
Motora aizsardzības pakāpeIP55
-
Vadības ierīces aizsardzības pakāpeIP54
Materiāli
-
Sūkņa korpussStainless steel
-
Darba ratsStainless steel
-
VārpstaStainless steel
-
Blīvējuma materiālsEPDM
-
Cauruļu materiālsStainless steel
Montāžas izmēri
-
Iesūknēšanas puses caurules pieslēgums DNsR 2½
-
Spiediena puses caurules pieslēgums DNdR 2½
Informācija par pasūtījumu izvietošanu
-
RažotājsWilo
-
Izstrādājuma nosaukumsSiBoost Smart 3 HELIX V614
-
EAN skaitlis4048482223865
-
Artikula numurs2536016
-
Neto svars apm. m242 kg
-
Bruto svars apm. m267,0 kg
-
Garums ar iepakojumu1300 mm
-
Augstums ar iepakojumu1428 mm
-
Platums ar iepakojumu1050 mm
-
Iepakojuma īpašībaTransportēšanas iepakojums
-
Iepakojuma veidsSpeciālā palete
-
Minimālais pasūtījuma daudzums1
Piedāvājuma teksts
DIN 1988 un DIN EN 806 atbilstoša kompakta spiediena paaugstināšanas iekārta, kas paredzēta tiešai vai netiešai pieslēgšanai. To veido augstvērtīga tērauda augstspiediena centrbēdzes sūkņi ar sauso rotoru, kas veic parasto sūknēšanu un ir paralēlā slēgumā. Gatavs pieslēgšanai, ar nerūsējoša tērauda caurulēm uzmontēts pamatrāmim, iesk. vadības/ regulēšanas ierīci ar visām nepieciešamajām mērierīcēm un iestatīšanas iekārtām.
Pilnīgi automātiskai ūdensapgādei un spiediena paaugstināšanai dzīvojamās ēkās, birojos un administratīvās ēkās, viesnīcās, slimnīcās, veikalos kā arī rūpniecības sistēmās.
Dzeramā ūdens, tehniskā ūdens, dzesēšanas ūdens, dzēšanas ūdens (izņemot ūdeni, kas paredzēts ugunsdzēšamajām ierīcēm saskaņā ar DIN 14462 un ar vietējo ugunsaizsardzības iestāžu atļauju) vai citai izmantošanai paredzētā ūdens sūknēšanai, kas nedz ķīmiski, nedz mehāniski nebojā iekārtā izmantoto materiālu un kas nesatur abrazīvas vai garšķiedru sastāvdaļas.
Specifika/izstrādājuma priekšrocības
- Robusta sistēma atbilstoši visām DIN 1988 (EN 806) prasībām
- WRAS/ KTW/ ACS atļauja sūkņiem visām daļām, kas saskaras ar šķidrumu (EPDM versija)
- Augstas efektivitātes Helix V sērijas sūkņa hidraulika savienojumā ar IE3 standarta motoru, ieskaitot 0,75 kW un lielāku motoru (kā piederums mazākai motora jaudai)
- No rotācijas virziena neatkarīgas gala blīves sūkņiem kasetnes veidā vienkāršai tehniskai apkopei
- Elastīgs laternu dizains nodrošina piekļuvi gala blīvei
- Demontējamais savienojuma elements ļauj veikt gala blīvējuma nomaiņu, nenomontējot motoru (sākot no 7,5 kW)
- Spiediena zuduma optimizēta visas iekārtas hidraulika
- Detaļas, kas nonāk saskarē ar šķidrumu, ir noturīgas pret koroziju
- Komfortabla vadības/ regulēšanas ierīce SC, augstākā vadības kvalitāte, ar šķidro kristālu ekrānu ar vadības simboliem, vienkārša navigācija ar pārskatāmu izvēlni un sarkanās pogas tehnoloģiju parametru iestatīšanai
- Rūpnīcas pārbaude un optimāla darba intervāla iepriekšiestatīšana (iesk. ar EN10204 - 3.1 saistīto pieņemšanas pārbaudes apstiprinājumu)
Aprīkojums/funkcija
- Helix V sērijas augstvērtīga tērauda augstspiediena centrbēdzes sūknis
- Pamatrāmis no elektrolītiski cinkota tērauda ar regulējama augstuma vibrācijas slāpētājiem mehānisko trokšņu izolācijai
- Slēgvārsts katra sūkņa sūkšanas un spiediena pusē
- Pretvārsts katra sūkņa spiediena pusē
- Membrānas tipa spiedientvertne 8 l, PN 16 iesk. caurplūdes armatūru atbilstoši DIN 4807, spiediena pusē
- Spiediena sensors (4-20 mA), spiediena pusē
- Manometrs, spiediena puse
- Automātiska sūkņa vadība, izmantojot pilnībā elektronisku
Smart Controller (SC) lokšņu tērauda korpusā, aizsardzības pakāpe IP54, ko veido iekšēja vadības sprieguma padeve, mikroprocesors ar Soft-SPS, analogas un digitālas ieejas un izejas.
Lai atvieglotu apkopi, ieteicamā darba zona ap iekārtu ir 1 m.
Darbināšana/ rādījums
- Šķidro kristālu ekrāns (apgaismots fons) darbības datu, vadības parametru, sūkņu darbības stāvokļu, kļūdu ziņojumu un vēstures atmiņas radījumam
- Izvēlne ar simboliem un izvēlnes numuri
- Gaismas diodes iekārtas stāvokļa rādījumam (darbība/traucējumi)
- Rūpnīcā iepriekš iestatīti parametri, kas nodrošina vienkāršu ekspluatācijas uzsākšanu.
- Darbības parametru iestatīšana un traucējumu ziņojumu kvitēšana, izmantojot sarkanās pogas tehnoloģiju
- Aizslēdzams galvenais slēdzis
- Izmantojot klientu servisa palīdzību, iespējams izvēlēties ar/bez rezerves sūkņa
- Darba stundu skaitītājs katram sūknim un kopējai iekārtai
- Darba ciklu skaitītājs katram sūknim un kopējai iekārtai
- Pēdējo 16 traucējumu reģistrs
Vadība
- Pilnībā automātiska vadība 1 līdz maksimāli 4 neregulējamiem sūkņiem, izmantojot uzdoto un faktisko vērtību salīdzināšanu
- Uzdotās vērtības pārslēgšana 2. uzdotajai vērtībai aktivizējama ar spraudni
- Ārēja uzdotās vērtības iestatīšana no attāluma, izmantojot 4…20 mA signālu
- 1 līdz n slodzes maksimuma nodrošinājuma sūkņa(-u) automātiska, no slodzes atkarīga pieslēgšana atkarībā no regulējamā lieluma spiediena - konstante, p-c
- Aizsargierīces sūkņu pieslēgšanai, modelim SD, ieskaitot termiskus aktivizēšanas relejus un laika relejus zvaigznītes un trīsstūra kombinācijai
- Iespējams izvēlēties 2 parametru blokus, izvēlne "Easy" (uzdotā vērtība & regulēšanas veids) vai "Expert" (darbības un vadības parametri)
- Sūkņu darbības režīmu var brīvi izvēlēties (manuāli, izslēgts, automātiski)
- Automātiska, iepriekš iestatāma sūkņu maiņa
- Standarta iestatījumi: Impulss – katra atkārtota pieprasījuma gadījumā pamatslodzes nodrošinājuma sūknis tiek mainīts, neievērojot nostrādāto darba stundu skaitu
- Alternatīva: sūkņu nomaiņa pēc noteikta darba stundu skaita, cikliska sūkņu nomaiņa pamatslodzes nodrošinājuma sūkņiem pēc iepriekš noteikta darba stundu skaita
- Automātiska, iepriekš iestatāma sūkņa testa darbība ("Pumpenkick")
- Aktivējams/deaktivizējams
- Laiks starp darbības pārbaudes etapiem ir ieprogrammējams pēc brīvas izvēles
- Brīvi programmējami bloķēšanas laiki
Kontrole
- Sistēmas faktiskās vērtības un FP faktiskās frekvences rādījums, izmantojot analogo signālu 0-10 volti ārējām mērīšanas/rādījumu iespējām, 10 volti atbilstoši sensora gala vērtībai
- 4 – 20 mA sensora signāls (kabeļu bojājumu kontrole padeves joslā) regulējamo lielumu faktiskajai vērtībai
- DOL izpildījuma sūkņa motoru nodrošināšana: ar motora aizsardzības slēdžiem, SD izpildījumā: aizsardzība pret kušanu apvienojumā ar aktivizēšanas releju
- Darba sūkņa traucējuma gadījumā tiek veikta automātiska pārslēgšana uz rezerves sūkni
- Sistēmas maks. un min. vērtību uzraudzība ar regulējumiem aizkavējuma laikiem un robežvērtībām
- Nulles apjoma tests, lai izslēgtu iekārtu, ja netiek veikta ūdens sūknēšana (iestatāms parametrs)
- Cauruļu uzpildes funkcija, lai uzpildītu tukšas caurules (pirmā patērētāja tīkla uzpilde)
- Aizsardzība pret nepietiekamu ūdens daudzumu, izmantojot spraudni, piemēram, pludiņslēdzi vai spiediena slēdzi
Saskarnes
- Bezpotenciāla spraudņi kopējās darbības un kopēju traucējumu ziņojumiem SBM/SSM
- Iespējams SBM un SSM loģikas reverss
- Spraudnis ārējai ieslēgšanai/izslēgšanai, nepietiekamam ūdens daudzumam un 2. uzdotajai vērtībai
- Ārēja ieslēgšana/izslēgšana, izmantojot spraudni iekārtas automātiskās darbības deaktivizēšanai
Pēc izvēles pieejami piederumi (iebūvē rūpnīcā vai vēlāk, pēc tehnisko jautājumu atrunāšanas)
- Manuālā-0-automātiskā darbības režīma slēdzis Iepriekšēja katra sūkņa darbības režīma izvēle un manuālās darbības režīms, ja rodas vadības traucējumi, „Manuāls” (pieejams arī avārijas/ testa režīms, pieslēdzot tīklam, motora aizsardzība), „O” (sūknis izslēgts – nav iespējams pieslēgt vadību ) un „Auto” (sūknis aktivizēts automātiskam darbības režīmam, izmantojot vadības sistēmu)
- Izvērtēšanas relejs PTC motora aizsardzībai
- Individuālas darbības/traucējumu un ūdens trūkuma ziņojums
- Signāla pārveidotājs no 0/ 2 – 10 V uz 0/ 4 – 20 mA
- Softstarter slodzes maksimuma nodrošinājuma sūkņiem
- Pieslēgšana ēku vadības tehnikas sistēmai atbilstoši VDI 3814
Ieteicamie piederumi (jāpasūta atsevišķi)
- Pēc izvēles pieejams komplekts WMS drošinātājam pret nepietiekamu ūdens daudzumu
- Elastīgas pieslēguma caurules vai kompensatori
- Sistēmas atvienošanas pieplūdes rezervuārs
- Membrānas tipa spiedientvertne
- Vītņu vāciņi sistēmām ar vītnes savācēja cauruli
Kopņu sistēmas (papildaprīkojums)
- BACnet, LON-Bus, Modbus RTU
Ievērotie standarti
- Tehniskie noteikumi dzeramā ūdens iekārtām (TRWI) DIN 1988 (EN806)
- Membrānas tipa spiedientvertne/ izplešanās tvertnes DIN 4807
- Augstsprieguma strāvu iekārtu aprīkošana ar elektroniskām ierīcēm EN 50178
- mašīnu elektriskā aprīkošana EN 60204-1,
- Elektrisku iekārtu drošība lietošanai mājas apstākļos un līdzīgiem mērķiem EN 60335-1,
- Zemsprieguma slēguma ierīču kombinācijas EN 60439-1/ 61439-1
- EMV traucējumnoturība ražošanas jomā EN 61000-6-2,
- EMV traucējumu emisija dzīvojamajam sektoram, komercsektoram un ražošanas sektoram, kā arī maziem uzņēmumiem EN 61000-6-3
Ekspluatācijas dati
-
Sūknējamais šķidrumsWater
-
Sūkņu skaits3
-
šķidruma temperatūra T3 °C
-
apkārtējā gaisa temperatūra T5 °C
-
Maksimālais darba spiediens PN16 bar
-
Pieplūdes spiediens10 bar
Motoru parametri
-
Elektrotīkla pieslēgums3~400 V, 50 Hz
-
Motora nominālā jauda P23,00 kW
-
Nominālā strāva IN5,50 A
-
Nominālais apgriezienu skaits n2900 apgr./min
-
Aizsardzības klaseF
-
Motora aizsardzības pakāpeIP55
-
Vadības ierīces aizsardzības pakāpeIP54
Materiāli
-
Sūkņa korpussStainless steel
-
Darba ratsStainless steel
-
VārpstaStainless steel
-
Vārpstas blīvējumsQ1BE3GG
-
Blīvējuma materiālsEPDM
-
Cauruļu materiālsStainless steel
Montāžas izmēri
-
Iesūknēšanas puses caurules pieslēgums DNsR 2½
-
Spiediena puses caurules pieslēgums DNdR 2½
Informācija par pasūtījumu izvietošanu
-
RažotājsWilo
-
Izstrādājuma nosaukumsSiBoost Smart 3 HELIX V614
-
Neto svars apm. m242 kg
-
Artikula numurs2536016

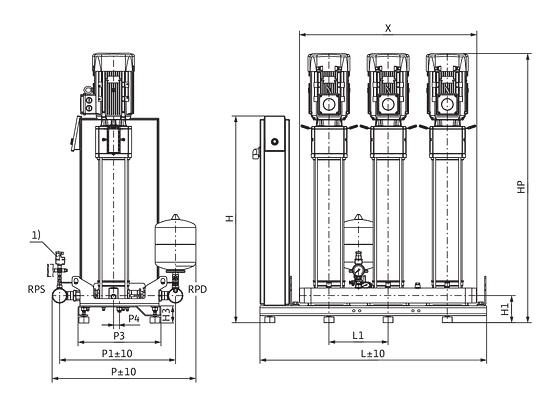

Izmēri un rasējumi
SiBoost Smart Helix V

Izmēri H | 1055 mm |
Izmēri H1 | 140 mm |
Izmēri H2 | 1246 mm |
Izmēri L1 | 300 mm |
Izmēri P | 722 mm |
Izmēri p1 | 589 mm |
Izmēri P3 | 420 mm |
Izmēri H3 | 90 mm |
Izmēri HP | 1223 mm |
Izmēri HS | 950 mm |
Izmēri LS | 400 mm |
Izmēri P3 | 30 mm |
Spiediena puses caurules pieslēgums DNd | R 2½ |
Spiediena puses caurules pieslēgums DNd | PN 16 |
Iesūknēšanas puses caurules pieslēgums DNs | R 2½ |
Iesūknēšanas puses caurules pieslēgums DNs | PN 10 |
Izmēri L | 1150 mm |
Izmēri L1 | 300 mm |
Izmēri TS | 150 mm |
Atspoguļoti ir iekārtas piemēri.
Piederumi (jāpasūta atsevišķi): Pēc izvēles pieejams komplekts WMS drošinātājam pret nepietiekamu ūdens daudzumu
Uzstādīšanas virsma: līdzena un horizontāla
Uzstādīšanas vieta: sausa, ar labu ventilāciju un aizsargāta pret sala iedarbību
Lai atvieglotu apkopi, ieteicamā darba zona ap iekārtu ir 1 m.
SiBoost Smart Helix V 3 Helix V 616

Izmēri H | 1055 mm |
Izmēri H1 | 140 mm |
Izmēri H2 | 1246 mm |
Izmēri L1 | 300 mm |
Izmēri P | 722 mm |
Izmēri p1 | 589 mm |
Izmēri P3 | 420 mm |
Izmēri H3 | 90 mm |
Izmēri HP | 1223 mm |
Izmēri HS | 950 mm |
Izmēri LS | 400 mm |
Izmēri P3 | 30 mm |
Spiediena puses caurules pieslēgums DNd | R 2½ |
Spiediena puses caurules pieslēgums DNd | PN 16 |
Iesūknēšanas puses caurules pieslēgums DNs | R 2½ |
Iesūknēšanas puses caurules pieslēgums DNs | PN 10 |
Izmēri L | 1150 mm |
Izmēri L1 | 300 mm |
Izmēri TS | 150 mm |
Atspoguļoti ir iekārtas piemēri.
Piederumi (jāpasūta atsevišķi): Pēc izvēles pieejams komplekts WMS drošinātājam pret nepietiekamu ūdens daudzumu
Uzstādīšanas virsma: līdzena un horizontāla
Uzstādīšanas vieta: sausa, ar labu ventilāciju un aizsargāta pret sala iedarbību
Lai atvieglotu apkopi, ieteicamā darba zona ap iekārtu ir 1 m.


Raksturlīknes
SiBoost Smart3 Helix V 603-616

---- ieskaitot rezerves sūkni

Elektriskā shēma
Smart Controller SC, tiešā palaide

x0: Elektrotīkla pieslēgums x1: Barošana, sūkņi 1-3, sūknis 1; 4-6, sūknis 2 x2: Savienojums WSK 1-2, sūknis 1; 3-4, sūknis 2; u.c. x3: Bezpotenciāla kontakti (signāli) 1-3, SSM (kopējs traucējumu ziņojums); 4-6, SBM (kopējs darbības ziņojums) x4: Savienojumi sensoram 1, sensoriem (In); 2, sensoram (+) 3-4, ārējais iesl./izsl.; 5-6, TLS (aizsardzība pret darbību bez ūdens); 7-8, uzdotā vērtība 2 x5: Analogās izejas 1-2, faktiskais spiediens (0...10 V)

Pasūtīšanas informācija
Informācija par pasūtījumu izvietošanu
-
RažotājsWilo
-
Izstrādājuma nosaukumsSiBoost Smart 3 HELIX V614
-
EAN skaitlis4048482223865
-
Artikula numurs2536016
-
Bruto svars apm. m267,0 kg
-
Neto svars apm. m242 kg
-
Kopējais garums L1150,0 mm
-
Augstums bez iepakojuma H1223 mm
-
Krāsazaļš/melns/sudrabs
-
Iepakojuma īpašībaTransportēšanas iepakojums
-
Iepakojuma veidsSpeciālā palete
-
Skaits vienā slānī1
-
Platums bez iepakojuma L722,0 mm
-
Minimālais pasūtījuma daudzums1
-
Skaits uz paletes1
-
Pieejamība tirgū2011-09-01
-
Date of introduction2011-09-01
