Wilo-Atmos GIGA-N

Sērijas apraksts

Specifika/produkta priekšrocības

  • Energoefektīvs, pateicoties augstākam kopējam lietderības koeficientam, ko nodrošina uzlabotas hidraulikas un IE3 motoru izmantošana
  • Visu lējuma komponentu kataforēzes pārklājums izturībai pret koroziju un ilgam darbmūžam
  • Universāls lietojums, pateicoties standarta izmēriem, dažādiem motoru variantiem un darba ratiem no dažādiem materiāliem
  • Vienkārša apkope, ko nodrošina lietotājam draudzīgs demontējams savienojuma elements „Back-Pull-Out“ konstrukciju
  • Augsta darba drošība, ko nodrošina uzlabota darba rata konstrukcija spiediena mazināšanai

Standarta sūknis universāliem pielietojumiem un ilgam darbmūžam.

Wilo-Atmos GIGA-N ir sausā rotora sūkņu sākuma modelis. Pateicoties lielajai motoru un materiālu daudzveidībai, kā arī plašajam temperatūras diapazonam no -20 līdz +140 °C, tas ir universāls modelis ar dažādiem pielietojumiem.

Ilgstošai darbināšanai paredzētā sūkņa pretkorozijas pārklājums un rullīšu gultņi, kam nav nepieciešama apkope, nodrošina ilgu darbmūžu. Apkopes gadījumā demontējams savienojuma elements ļauj ātri nomainīts gala blīvējumu. Wilo-Atmos GIGA-N apgriezienu skaits ir regulējams ar Wilo-EFC pārveidotāju. To var aprīkot ar sūkņa gultņu temperatūras un vibrāciju uzraudzību, lai savlaicīgu atpazītu iespējamo atteici.

Šim nolūkam Wilo papildus piedāvā pielāgotus servisa piedāvājumus no ekspluatācijas uzsākšanas līdz apkopei – un ar pilna laika servisa paketi WiloCare Wilo attālinātā kontrole nodrošina optimālu darba drošību.

Konstrukcija

Vienpakāpes zemspiediena centrbēdzes sūknis ar aksiālo iesūci, montēts uz pamatnes Standarta modelis ar demontējamu savienojuma elementu.

Ieliktnis

  • Apkures ūdens (saskaņā ar VDI 2035), aukstā ūdens un ūdens glikola maisījumu bez abrazīvām sastāvdaļām sūknēšanai apkures, aukstā ūdens un dzesēšanas sistēmās
  • Pielietojums apūdeņošanā, ēku tehnikā, vispārīgajā rūpniecībā, spēkstacijās utt.

Aprīkojums/darbība

Vienpakāpes zemspiediena centrbēdzes sūkņa blokveida modelis ar savienojuma elementu, savienojuma aizsardzību, motoru un pamatnes plātni

  • Gala blīvējums

Piegādes komplektācija

  • Sūknis
  • Uzstādīšanas un ekspluatācijas instrukcija
  • Sūknis ar brīvu vārpstas galu vai
  • Sūknis uz pamatnes ar savienojuma elementu un savienojuma elementa aizsargu, bez motora vai
  • Pilnībā samontēts sūknis uz pamatnes ar elektromotoru

Modeļa koda atšifrējums

Piemērs

Atmos GIGA-N 40/200-11/2

Atmos

Izstrādājumu kopa

GIGA

Sērijas apzīmējums

N

Standarta sūknis ar aksiālo iesūci

40

DN spiediena atlokam

200

Rotora nominālais platums [mm]

11

Motora nominālā jauda P2 [kW]

2

Polu skaits

Tehniskie parametri

  • Pieļaujamais temperatūras diapazons -20 °C līdz +140 °C
  • Elektrotīkla pieslēgums 3~400 V, 50 Hz
  • Aizsardzības pakāpe IP55
  • Nominālais diametrs DN 32 līdz DN 150
  • Maks. darba spiediens 16 bar

Materiāli

  • Sūkņa korpuss un starpkorpuss. Standarts: EN-GJL-250
  • Darba rats: Standarts: EN-GJL-200; citi pēc pieprasījuma
  • Vārpsta: 1.4021
  • Gala blīvējums: AQEGG; citi gala blīvējumi pēc pieprasījuma

Apraksts/konstrukcija

  • Vienpakāpes zemspiediena centrbēdzes sūknis, kam ir pamatnes plātne, aksiāla sūkšanas īscaurule, ar atloku piestiprināts gultņa balsts un ass stiprinājums elastīgam piedziņas savienojumam
  • Demontējams savienojuma elements (uzmavas savienojuma elements) ir iekļauts standarta aprīkojumā; to izmantojot, cauruļu demontāžas laikā motoru var atstāt esošajā pozīcijā
  • Variants ...-P5 bez demontējama savienojuma elementa (par papildu samaksu, skatīt cenu lapu)

Kopējais raksturojums

Wilo-Atmos GIGA-N (2pl)

Wilo-Atmos GIGA-N (4pl)

Lejupielādes

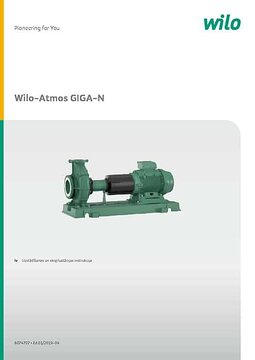

Wilo-Atmos GIGA-N
