Wilo-CronoBloc-BL

Sērijas apraksts

Specifika/produkta priekšrocības

  • Energoefektīvs, pateicoties vismodernākajai sūkņu hidraulikai un IE3 motoru izmantošanai
  • Visu lējuma komponentu kataforēzes pārklājums nodrošina izturību pret koroziju un ilgu darbmūžu
  • Kopumā piemērots dažādiem pielietojumiem, ko nodrošina dažādi darba rata materiāli, vairākas motoru opcijas, kā arī atšķirīgi gala blīvējumi
  • Vienkārša montāža, ko nodrošina sērijveida sūkņa kājas un pamatnes bloks pēc izvēles
  • Vienkārša apkope un ērti lietojama konstrukcija ar papildaprīkojuma „Back-Pull-Out” dizainu un kārtušas tipa gala blīvējumu lielajiem sūkņu tipiem

Apraksts

Tieši augsti attīstītās valstīs normatīvi un likumdošana, kas attiecas uz dzeramo ūdeni, kļūst arvien stingrāki. Lai to izpildītu, pieaug prasības izmantoto sūkņu un iekārtu materiāliem. Vienlaikus pastiprinās globālās tendences, piemēram, urbanizācija, un līdz ar to nepieciešamība pēc arvien attīstītākām sistēmām. Mūsu piedāvātais risinājums ir augsti efektīvais Wilo-CronoBloc, kas saņēmis atļauju lietot dzeramo ūdeni.

Konstrukcija

Sausā rotora sūkņa blokveida modelis ar atloka savienojumu

Ieliktnis

Apkures ūdens (atbilstoši VDI 2035), ūdens un glikola maisījumu un dzesēšanas un aukstā ūdens bez abrazīvām sastāvdaļām sūknēšanai apkures, aukstā ūdens un dzesēšanas ūdens iekārtās.

Piegādes komplektācija

  • Sūknis
  • Uzstādīšanas un ekspluatācijas instrukcija

Modeļa koda atšifrējums

Piemērs

BL 40/160-4/2

BL

Blokveida sūknis

40

Cauruļvada savienojuma nominālais diametrs DN (spiediena īscaurule)

160

Nominālais rotora diametrs

4

Motora nominālā jauda P2, kW

2

Polu skaits

Tehniskie parametri

  • Pieļaujamais temperatūras diapazons -20 °C līdz +140 °C
  • Elektrotīkla pieslēgums 3~400 V, 50 Hz (citi pieejami pēc pieprasījuma)
  • Aizsardzības pakāpe IP55
  • Nominālais diametrs DN 32 līdz DN 150
  • Maks. darba spiediens: 16 bar (pēc izvēles 25 bar pēc pieprasījuma)

Materiāli

  • Sūkņa korpuss un kupols: Standarts: EN-GJL-250; pēc izvēles: Čuguns ar sferoidālu grafītu EN-GJS-400-18-LT (atkarīgs no tipa)
  • Darba rats: Standarts: EN-GJL-200; speciālais modelis: Bronza CuSn 10 Nerūsējošais tērauds 1.4408 (atkarīgs no tipa)
  • Vārpsta: 1.4122
  • Gala blīvējums: AQEGG; citi gala blīvējumi pēc pieprasījuma

Apraksts/konstrukcija

<TEXT> <P>Vienpakāpes zemspiediena centrbēdzes sūkņa blokveida modelis ar aksiālu iesūkšanas portu un radiāli izvietotu spiediena īscauruli, kuram ir </P> <P level="1">Gala blīvējums </P> <P level="1">Atloka pieslēgumu un spiediena mērīšanas pieslēgumu R <sup>1</sup>/8</P> <P level="1">Starpkorpuss</P> <P level="1">Savienojuma elements </P> <P level="1">IEC standarta motors </P> </TEXT>

Kopējais raksturojums

CronoBloc-BL

CronoBloc-BL

Lejupielādes

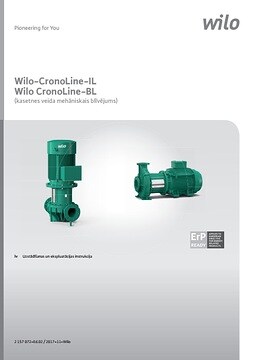

Wilo-CronoLine-IL, CronoBloc-BL

Lappušu skaits 44

PDF (5 MB)

Lejupielādēt

Wilo-CronoLine-IL / Wilo-CronoTwin-DL / Wilo-CronoBloc-BL

Preces numurs 2116440, 2115095-97
Izlaide 1009
Izpildījuma numurs 01
Sānu formāts 215,9 x 279,4 mm
Lappušu skaits 38

PDF (4 MB)

Lejupielādēt
