Wilo-DrainLift SANI-XL

Sērijas apraksts

Specifika/produkta priekšrocības

  • Vienkārša montāža un transportēšana, ko nodrošina nelielais svars
  • Augsta darba drošība, pateicoties divu sūkņu iekārtai, ļoti lielam neto tilpumam šķidrumam, termiskai motora aizsardzībai un no elektriskā tīkla neatkarīgam trauksmes signālam
  • Nerūsējošs dizains ar tehnisko plastmasu un nerūsējošo tērauds nodrošina augstu uzticamību
  • Brīvas izvēles pieslēgumi maksimālai montāžas pielāgojamībai
  • Universāli pielietojama, pateicoties vairākiem variantiem ar diviem brīvās caurgaitas izmēriem (44/65 mm), darbības režīmam ilgstošai ekspluatācijai vai ekspluatācijai ar pārtraukumu, kā arī modelim kodīgiem šķidrumiem
  • Vienkārša apkope un tīrīšana, pateicoties caurspīdīgam tvertnes vākam un pretvārsta tīrīšanas atverei

Lielākā divgalvu sūkņa pacelšanas iekārta daudzdzīvokļu mājām un komercobjektiem.

Pateicoties tās īpaši lielajai sūknēšanas plūsmai un iestatāmajiem motora darbības režīmiem „ilgstoša darbība” un „ekspluatācijas režīms ar pārtraukumu”, lielā dubultā fekāliju pacelšana iekārta Wilo-DrainLift SANI-XL ir ideāls risinājums izmantošanai lielās daudzdzīvokļu mājās un komercobjektos ar nekontrolētu notekūdeņu ieplūdi. Ar 44 mm vai 65 mm brīvo caurgaitu, brīvas izvēles pieplūdēm un pēc izvēles pieejamu modeli īpaši kodīgiem šķidrumiem to var elastīgi izmantot un viegli uzstādīt.

Lietotājam draudzīgā konstrukcija īpaši atvieglo apkopi.

Konstrukcija

Pieslēgšanai gatava un pilnībā pārpludināma divgalvu sūkņa pacelšanas iekārta, piemērota fekālijas saturošu notekūdeņu sūknēšanai.

Ieliktnis

Fekālijas saturošu notekūdeņu sūknēšana:

  • Ja notekūdeņus nevar pievadīt kanalizācijas sistēmai, izmantojot dabīgo kritumu.
  • Ūdens novadīšanai droši pret pretspiedienu, ja izplūdes vieta atrodas zemāk par pretspiediena līmeni.

Aprīkojums/darbība

  • Vadības ierīce ar no elektrotīkla neatkarīgu trauksmes signālu un kopējo traucējumu ziņojumu
  • Gatavs pievienošanai
  • Rezervuārs ar kontrolatveri un caurspīdīgu pārsegu
  • Analogs līmeņa noteicējs (4 ... 20 mA)
  • Pretvārsts ar kontrolatveri
  • Motora termiskā kontrole ar bimetāla devēju

Piegādes komplektācija

  • Pacelšanas iekārta ar vadības ierīci un pieslēguma kabeli ar spraudni
  • Atloka īscaurule DN 80/100
  • Manšete DN 100 spiediena īscaurulei
  • Manšete 75 mm atgaisošanas pieslēgumam
  • Manšete DN 50 atgaisošanas pieslēgumam
  • Pieplūdes komplekts ar kroņurbi 124 mm un blīvējumu DN 100
  • Nostiprināšanas materiāls
  • 9 V akumulators
  • Ekspluatācijas un apkopes rokasgrāmata

Modeļa koda atšifrējums

Piemērs: DrainLift SANI-XL.13T/4C



DrainLift

Izstrādājumu kopa



SANI

Notekūdeņu pacelšanas iekārta



XL

Konstrukcijas izmērs



13

Maks. sūknēšanas augstums



T

Elektrotīkla pieslēgums:

  • M = 1~
  • T = 3~


4

Motora un vadības ierīces modelis:

  • 1 = darbības režīms: S3, vadības ierīce: Control MS-L
  • 2 = darbības režīms: S1, vadības ierīce: Control MS-L
  • 3 = darbības režīms: S3, vadības ierīce: Control EC-L
  • 4 = darbības režīms: S1, vadības ierīce: Control EC-L


C

Modelis agresīviem šķidrumiem



Tehniskie parametri

  • Elektrotīkla pieslēgums: 3~400 V, 50 Hz
  • Darbības režīms: S3 10%/S1
  • Sūknējamā šķidruma temperatūra: 3 ... 40 °C, maks. 65 °C 5 min
  • Apkārtējā gaisa temperatūra, maks.: 40 °C
  • Rezervuāra tilpums: 358 l
  • Izmantojamais tilpums attiecībā uz pieplūdes augstumu*: 148 l (250 mm*)/182 l (315 mm*)/286 l (560 mm*)
  • Spiediena īscaurule: DN 80
  • Pieplūdes pieslēgums: DN 100/150/200
  • Atgaisošanas pieslēgums: 75 mm
  • Vadības ierīces aizsardzības pakāpe: IP54
  • Pacelšanas ierīces aizsardzības pakāpe: IP68 (2 mWs/7 d)

Materiāli

  • Motora korpuss: 1.4404
  • Hidraulika: PP-GF30
  • Darba rats: PP-GF30 vai 1.4408
  • Rezervuārs: PE
  • Pretvārsts: PPS

Apraksts/konstrukcija

Gāzes un ūdens necaurlaidīgs savākšanas rezervuārs ar slīpi pievadītu savākšanas kameru un kontrolatveri ar caurspīdīgu pārsegu. Pieplūdes var brīvi izvēlēties, līmeņa noteikšana tiek veikta ar 4…20 mA izejas signālu. Spiediena īscaurule ar uzmontētu pretvārstu ar kontrolatveri.

Piedziņa, izmantojot motoru ar virsmas vai autonomu dzesēšanu un termisku motora kontroli.

Iepriekš uzstādīta vadības ierīce automātiskai darbībai:

Wilo-Control MS-L

  • Kopējs traucējumu ziņojums ar bezpotenciāla kontaktu
  • Integrēts un no elektrotīkla neatkarīgs trauksmes signāls
  • Iestatāms pēcdarbības laiks
  • 1,5 m pieslēguma kabelis ar piemontētu spraudni

Wilo-Control EC-L

  • Darbināšana ar displeju un uz simboliem balstītu, burtciparu izvēlni
  • Kopējs traucējumu ziņojums ar bezpotenciāla kontaktu
  • Atsevišķa traucējuma ziņojums ar bezpotenciāla kontaktu
  • ModBus saskarne
  • Integrēts un no elektrotīkla neatkarīgs trauksmes signāls
  • Iestatāms pēcdarbības laiks
  • 1,5 m pieslēguma kabelis ar piemontētu spraudni

Kopējais raksturojums

Wilo-DrainLift SANI-XL

Lejupielādes

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Preces numurs 6088777
Izlaide 2020-06
Izpildījuma numurs 01
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 40

PDF (3 MB)

Lejupielādēt

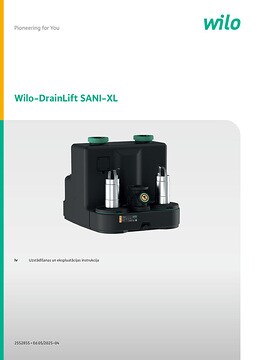

Wilo-DrainLift SANI-XL
