Wilo-EMU FA (customised)

Sērijas apraksts

Specifika/produkta priekšrocības

  • Precīzi pielāgojams jūsu prasībām. Paredzēts drošai un efektīvai iepriekš attīrītu notekūdeņu un neattīrītu notekūdeņu sūknēšanai.
  • Daudzpusīgs pielietojums. Dažādas rotoru formas garantē nepārtrauktu un optimālu dažādu vielu sūknēšanu.
  • Energoefektivitāti nodrošina papildaprīkojums - IE3 motoru tehnoloģija
  • Ceram pārklājums un īpašie materiāli nodrošina aizsardzību pret nodilumu un koroziju
  • Piemērots izmantošanai iegremdētā un neiegremdētā veidā, arī ilgstošā darba režīmā

Konstrukcija

Stacionārai vai pārvietojamai uzstādīšanai slapjā vietā, kā arī stacionārai uzstādīšanai sausā vietā un nepārtrauktai sūknēšanai paredzēts, iegremdējams notekūdeņu sūknis ar aktīvu dzesēšanas sistēmu.

Ieliktnis

Šādu šķidrumu sūknēšanai

  • Neattīrīti notekūdeņi ar fekālijām un garšķiedru sastāvdaļām
  • Notekūdeņi ar fekālijām
  • Iepriekš attīrīti notekūdeņi bez fekālijām un garšķiedru sastāvdaļām
  • Tehniskais ūdens
  • Kanalizācijas ūdens

Aprīkojums/darbība

  • Smags, robusts izpildījums no pelēkā ķeta
  • Motors ar virsmas dzesēšanu vai pašdzesējošie motori ar 1 vai 2 kameru sistēmu
  • Papildaprīkojums ar atļauju izmantošanai sprādzienbīstamās zonās atbilstoši ATEX vai FM
  • No motora atkarīgās kontroles ierīces:
    • Tinuma temperatūra
    • Mitruma kontrole blīvēšanas kamerā un motora/spaiļu nodalījumā
    • Motora gultņa temperatūra
  • Papildus piemontētie piederumi pēc klienta vēlēšanās

Piegādes komplektācija

  • Pieslēgšanai gatavs, iegremdējams notekūdeņu sūknis
  • Pieslēguma kabelis ar brīvu kabeļa galu
  • Uzstādītie piederumi
  • Ekspluatācijas un apkopes rokasgrāmata

Modeļa koda atšifrējums

Piemērs:

Wilo-EMU FA 20.54E + FK 17.1-6/16KEx

Hidraulika:

FA 20.54E

FA

Iegremdējamais notekūdeņu sūknis

20

x10 = spiediena īscaurules nominālais diametrs, piem., DN 200

54

Jaudas rādītājs

E

Darba rata tips:

W = tiešās plūsmas darba rats

E = vienkanāla darba rats

Z = divu kanālu darba rats

D = trīs kanālu darba rats

V = četru kanālu darba rats

Motors:

FK 17.1-6/16KEx

FK

Motora tips:

T = motors ar virsmas dzesēšanu bez dzesēšanas sistēmas

FK, FKT, HC = pašdzesējošs motors ar aktīvu dzesēšanas sistēmu

17.1

Konstrukcijas izmērs

6

Polu skaits

16

x10 = pakas garums, mm

K

Blīvējuma modelis:

H = vārpstas blīvgredzens/gala blīvējums

G = divi atsevišķi gala blīvējumi

K = bloka blīvējuma ieliktnis ar diviem gala blīvējumiem

Ex

Ar sertifikātu izmantošanai sprādzienbīstamās zonās

Tehniskie parametri

  • Elektrotīkla pieslēgums: 3~400 V, 50 Hz
  • Ekspluatācijas veids iegremdējot: S1
  • Ekspluatācijas veids neiegremdējot: S1 vai S2
  • Aizsardzības pakāpe: IP68
  • Izolācijas klase: H
  • Šķidruma temperatūra: 3 – 40 °C, augstākai temperatūrai pēc pieprasījuma
  • Brīvā caurgaita 45...130 mm
  • Maks. iegremdēšanas dziļums: 20 m

Materiāli

  • Korpusa daļas: EN-GJL vai EN-GJS
  • Darba rats: EN-GJL vai EN-GJS
  • Statiskie blīvējumi: NBR vai FPM
  • Šķidruma puses blīvējums: SiC/SiC gala blīvējums
  • Motora pusē blīvējums:
    • Vārpstas blīvgredzens no NBR
    • SiC/SiC vai oglekļa/keramikas gala blīvējums
  • Vārpsta: nerūsējošais tērauds 1.4021

Apraksts/konstrukcija

Iegremdējams notekūdeņu sūknis kā pārpludināms bloka agregāts, kas paredzēts stacionārai vai pārvietojamai uzstādīšanai slapjā un sausā vietā.

Hidraulika

Spiediena izvade izveidota kā horizontāls atloka savienojums. Maksimālais iespējamais sauso vielu daudzumus atkarībā no hidraulikas un rotora tipa ir 8 %. Tiek izmantoti šāda veida rotori:

  • tiešās plūsmas rotors (W)
  • Vienkanāla rotors (E)
  • Divu kanālu rotors (Z)
  • Trīs kanālu rotors (D)
  • Četru kanālu rotors (V)

Kanāla hidraulika ir aprīkota ar rūdīta materiāla balsta gredzenu un pretnodiluma blīvi. Šie elementi ilgstoši nodrošina nemainīgu agregāta darbības efektivitāti un samazina apkopes izmaksas.

Motors

Virsmas dzesēšanas motori (T motors) nav aprīkoti ar individuālu dzesēšanas sistēmu, tādēļ radīto siltumu pa korpusa daļām izdala tieši apkārt esošajā šķidrumā. Tādēļ šos motorus var ilgstoši darbināt iegremdētā stāvoklī. Atkarībā no konstrukcijas izmēra tos var īslaicīgi vai ilgstoši darbināt neiegremdējot.

Pašdzesējošie motori (FK, FKT, HC tipa motors) ir aprīkoti ar aktīvu dzesēšanas sistēmu un pa iebūvēto siltummaini novada izplūdes siltumu uz sūknējamo šķidrumu. Tādēļ šie motori ir piemēroti ilgstošai lietošanai iegremdētā un neiegremdētā veidā un līdz ar to arī uzstādīšanai sausā vietā.

Visi motori ir aprīkoti ar hermētisku kameru, lai pasargātu tos no šķidruma iekļūšanas. Tai var piekļūt no ārpuses un to pēc izvēles var kontrolēt ar stieņa elektrodu. Visiem izmantotajiem uzpildes šķidrumiem piemīt bioloģiskās noārdīšanās potenciāls un tas nenodara kaitējumu apkārtējai videi.

Pieslēguma kabelim ir brīvi kabeļa gali un tā standarta garums ir 10 m vai arī atkarīgs no klienta vēlmes. T, HC un FKT tipa motoru kabeļu ieejas ir gareniski ūdeni necaurlaidīgas.

Blīvējums

Atkarībā no motora tipa pieejami šādi šķidruma un motora puses blīvējumu varianti:

  • Variants H: šķidruma pusē - ar gala blīvējumu, bet motora pusē - ar radiālu vārpstas blīvējumu
  • Variants G: divi neatkarīgi gala blīvējumi
  • variants K: bloka blīvējuma ieliktnis ar diviem neatkarīgiem gala blīvējumiem

Augstas efektivitātes motori

Papildus standarta motoriem ir pieejami arī IE3 klasifikācijas sausie motori (atbilstoši IEC 60034-30). Šie motori ir būvēti saskaņā ar standarta motoru principiem, tādēļ to modelis un funkcijas atbilst standarta motoriem. Līdz ar to ir pieejamas arī identiskas hidraulikas vienības.

Sertifikāts izmantošanai sprādzienbīstamās nozarēs

Motori ar ATEX vai FM sertifikātu izmantošanai sprādzienbīstamās nozarēs.

Kopējais raksturojums

Wilo-EMU FA 08 - FA 15 (pielāgots) [50 Hz, 180x100 mm]

Wilo-EMU FA 20 - FA 25 (pielāgots)

Wilo-EMU FA 30 - FA 60 (pielāgots)

Lejupielādes

Wilo-EMU FA

Preces numurs 6072704
Izlaide 1606
Izpildījuma numurs 05
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 96

PDF (8 MB)

Lejupielādēt

Wilo-EMU FA

Preces numurs 6074692
Izlaide 1606
Izpildījuma numurs 04
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 56

PDF (5 MB)

Lejupielādēt

Wilo-EMU FA

Preces numurs 6074691
Izlaide 1606
Izpildījuma numurs 03
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 76

PDF (7 MB)

Lejupielādēt

Wilo-EMU FA

Preces numurs 6074690
Izlaide 1606
Izpildījuma numurs 04
Sānu formāts A4
Lappušu skaits 32

PDF (695 kB)

Lejupielādēt

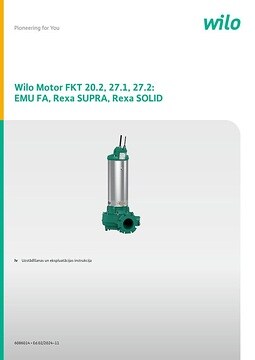

Wilo Motor FKT 20.2, 27.1, 27.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Preces numurs 6086014
Izlaide 2019-10
Izpildījuma numurs 01
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 60

PDF (4 MB)

Lejupielādēt

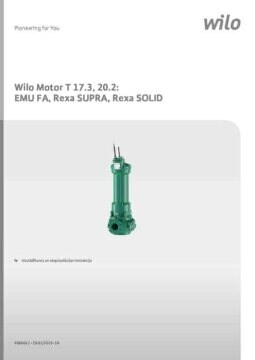

Wilo Motor T 17.3, 20.2:#EMU FA, Rexa SUPRA, Rexa SOLID

Preces numurs 6086012
Izlaide 2019-10
Izpildījuma numurs 01
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 56

PDF (3 MB)

Lejupielādēt

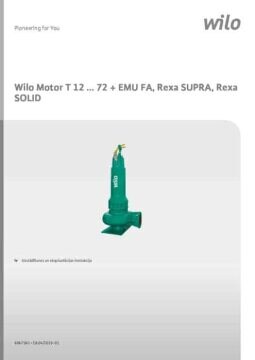

Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID

Preces numurs 6067561
Izlaide 2019-01
Izpildījuma numurs 04
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 64

PDF (5 MB)

Lejupielādēt

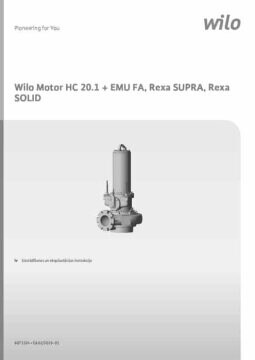

Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID

Preces numurs 6073324
Izlaide 2019-01
Izpildījuma numurs 02
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 52

PDF (3 MB)

Lejupielādēt

Wilo Motor FKT 50.1, 57, 63.1, 63.2 + EMU FA

Preces numurs 6074701
Izlaide 2019-01
Izpildījuma numurs 03
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 56

PDF (5 MB)

Lejupielādēt

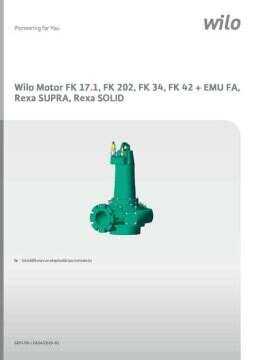

Wilo Motor FK 17.1, FK 202, FK 34, FK 42 + EMU FA, Rexa SUPRA, Rexa SOLID

Preces numurs 6074704
Izlaide 2019-01
Izpildījuma numurs 04
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 52

PDF (3 MB)

Lejupielādēt
