Wilo-Medana CH1-L

Sērijas apraksts

Specifika/produkta priekšrocības

  • Augstu efektivitāti nodrošina augsta hidrauliskā jauda
  • Vienkārša un ātra ekspluatācijas uzsākšana/apkope, ko nodrošina lielas atveres, kas paredzētas sūkņu piepildīšanai un iztukšošanai
  • Augsta uzticamība, ko sniedz izturība un nelielais radītā trokšņa līmenis, pateicoties pretnodiluma blīvei un pret koroziju izturīgajam starpkorpusam ar kataforēzes pārklājumu
  • Izmantojams apkārtējā gaisa temperatūrā līdz 50 °C, kas paplašina izmantošanas sfēru sevišķi integrācijai sistēmās
  • Piemērots dzeramā ūdens pielietojumiem

Efektīva sistēmas integrācija.

Dzeramā ūdens sertifikāts apliecina Wilo-Medana CH1-L piemērotību lietošanai saskarē ar dzeramo ūdeni. Parasti sūknējošs daudzpakāpju sūknis sasniedz augstāko hidraulisko jaudu. Tā kompaktā un robustā konstrukcija ar detaļām, kas izturīgas pret koroziju un lietošanas iespējām apkārtējā gaisa temperatūrā līdz 50 °C nodrošina plašu izmantošanas sfēru sūkņa integrācijai lielākā sistēmā.

Konstrukcija

Parastas sūknēšanas, horizontāls, daudzpakāpju sūknis

Ieliktnis

• Ūdensapgāde un spiediena paaugstināšana

• Apūdeņošana

• Rūpniecības process

Aprīkojums/darbība

  • Blokveida nerūsējošā tērauda sūknis
  • Vītnes pieslēgums
  • Maiņstrāvas vai trīsfāžu maiņstrāvas motors
  • Maiņstrāvas motors ir aprīkots ar integrētu termisko motora aizsardzību (ar automātisku atkārtotu piedziņas ieslēgšanu)

Piegādes komplektācija

  • Sūknis
  • Uzstādīšanas un ekspluatācijas instrukcija

Modeļa koda atšifrējums

Piemērs:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Izstrādājuma apzīmējums, virszemes sūknis

CH

Rūpniecisks, horizontāls

1

Sērijas līmenis (1 = sākuma, 3 = standarta, 5 = premium)

L

Garā vārpsta

2

Atsevišķa sūkņa nominālā sūknēšanas plūsma [m3/h]

02

Atsevišķu sūkņu pakāpju skaits

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM blīvējums

A

A = frekvence 50 Hz / viena fāze / 230 V



B = frekvence 60 Hz / viena fāze / 220 V



C = frekvence 60 Hz / viena fāze / 230 V



D = frekvence 50 Hz / trīsfāžu / 400 V



E = frekvence 50 Hz / trīsfāžu / 230 – 400 V



F = frekvence 60 Hz / trīsfāžu / 220 – 380 V



G = frekvence 60 Hz / trīsfāžu / 265 – 460 V



I = frekvence 60 Hz / trīsfāžu / 460 V

10

Nominālais spiediens (bāros)

T

T = vītnes pieslēgumi



P = Victaulic pieslēgumi

Tehniskie parametri

  • Elektrotīkla pieslēgums: 1~230 V (±10 %), 50 Hz
  • Elektrotīkla pieslēgums: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Šķidruma temperatūra: no -20 līdz +120 °C ( EPDM), no -20 līdz +90 °C (FKM)
  • Maks. darba spiediens: 10 bar
  • Maks. pieplūdes spiediens: 6 bar
  • Aizsardzības pakāpe: IP55
  • Cauruļu pieslēgumu nominālais diametrs: no G1" līdz G2", atkarībā no modeļa

Materiāli

  • Rotori, pakāpju kameras un sūkņa korpuss no nerūsējošā tērauda 1.4301/1.4404
  • Vārpsta 1.4301 vai 1.4404, nerūsējošais tērauds
  • EPDM/FKM (Viton) blīvējums
  • Gala blīvējums: EPDM modelis: B ogles / silīcija karbīda; FKM modelis: B ogles / silīcija karbīda
  • Volframa karbīda/alumīnija oksīda gultnis
  • Sūkņa kājas no alumīnija

Lejupielādes

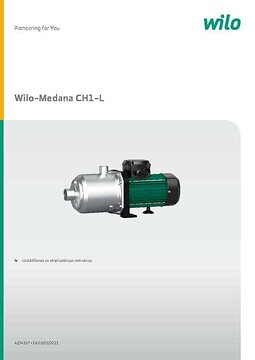

Wilo-Medana CH1-L

Preces numurs 4234327
Izlaide 02/2020
Izpildījuma numurs 02
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 24

PDF (4 MB)

Lejupielādēt
